Рычаг переключения передач (Audi 100 С3)

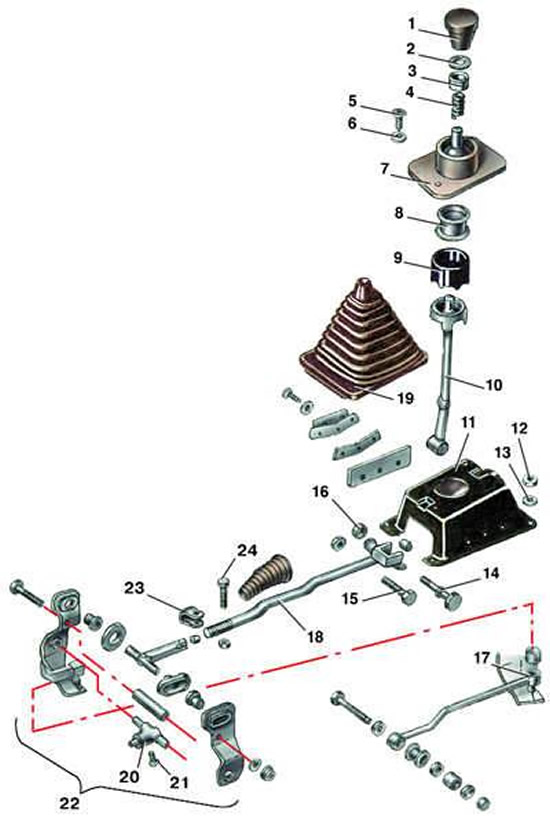

Механизм управления переключением передач КП типа 014

• 1 - рукоятка;
• 2 - стопорное кольцо;
• 3 - шайба;
• 4 - пружина;
• 5 - болт;
• 6 - шайба;
• 7 - корпус шарнира;
• 8 - оболочка;
• 9 - резиновая обойма;
• 10 - рычаг переключения передач;
• 11 - корпус;
• 12 - гайка;
• 13 - шайба;
• 14, 15 - болты;
• 16 - гайка;
• 17 - реактивная тяга;
• 18 - тяга переключения передач;
• 19 - чехол;
• 20 - муфта;
• 21 - винт;
• 22 - кулиса;
• 23 - клемма;
• 24 - болт

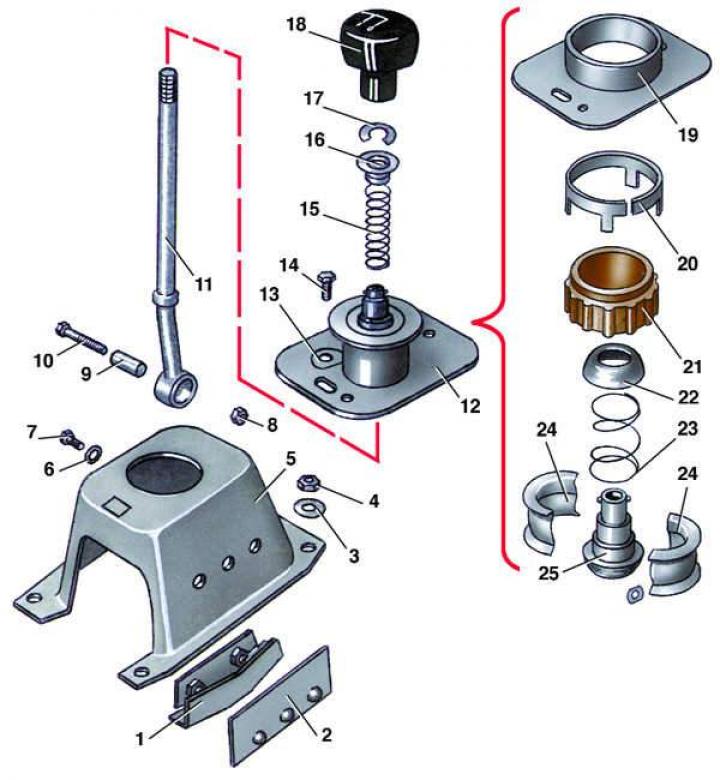

Рычаг переключения передач и тяга КП типа 014

• 1 - блокиратор включения заднего хода;
• 2 - упорная пластина;
• 3 - шайба;
• 4 - гайка;
• 5 - корпус;
• 6 - шайба;
• 7 - болт;
• 8 - гайка;
• 9 - втулка;
• 10 - болт;
• 11 - рычаг переключения передач;
• 12 - шарнир в сборе;
• 13 - шайба;
• 14 - болт;
• 15 - пружина;
• 16 - чашка пружины;
• 17 - стопорное кольцо;
• 18 - рукоятка;
• 19 - корпус шарнира;
• 20 - фиксирующее кольцо;
• 21 - резиновая обойма;
• 22 - верхняя полусфера;
• 23 - пружина;
• 24 - оболочка;
• 25 - нижняя полусфера

Снятие

1. Отметить в осевом и угловом направлениях положение тяги 18 (см. рис. Механизм управления переключением передач КП типа 014) переключения передач в клеммовом соединении, после чего отвернуть болт клеммового соединения.


2. Снять центральную консоль (см. пп. 1–8 или пп. 10–15 подраздела 11.23).

3. Отвернуть гайки 4 (см. рис. Рычаг переключения передач и тяга КП типа 014) и снять шайбы 3.

4. Снять корпус 5 вместе с рычагом переключения передач в сборе.

5. Отвернуть гайку 8, вынуть болт 10 и снять тягу переключения передач.

Разборка

1. Отвернуть рукоятку 18 (см. рис. Рычаг переключения передач и тяга КП типа 014) рычага переключения передач.

2. Снять стопорное кольцо 17 и пружину 15 с чашкой 16.

3. Вынуть рычаг переключения передач 11 из шарнира 12.

4. Промаркировать взаимное расположение корпуса 19 шарнира и корпуса 5 и отвернуть два болта 14.

5. Снять шарнир 12 в сборе с корпуса 5.

6. Сдвинуть резиновую обойму 21 и фиксирующее кольцо 20 вниз.

7. Раздвинуть две половинки оболочки 24 в резиновой обойме 21 и вынуть полусферы 22 и 25 с пружиной 23.

8. Вынуть половинки оболочки 24 из резиновой обоймы 21.

Сборка

1. Вставить в резиновую обойму 21 (см. рис. Рычаг переключения передач и тяга КП типа 014) две половинки оболочки 24.

2. Раздвинув оболочки 24, вставить подсобранные нижнюю 25 и верхнюю 22 полусферы с пружиной 23.

3. Вставить подсобранный шарнир в корпус 19 и зафиксировать его кольцом 20.

4. Вставить рычаг переключения передач 11 в шарнир 12.

5. Установить шаровой шарнир 12 с рычагом переключения передач в сборе на корпус 5 по ранее сделанным меткам и завернуть болты 14.

Установка

Установить рычаг переключения передач в обратном порядке.
