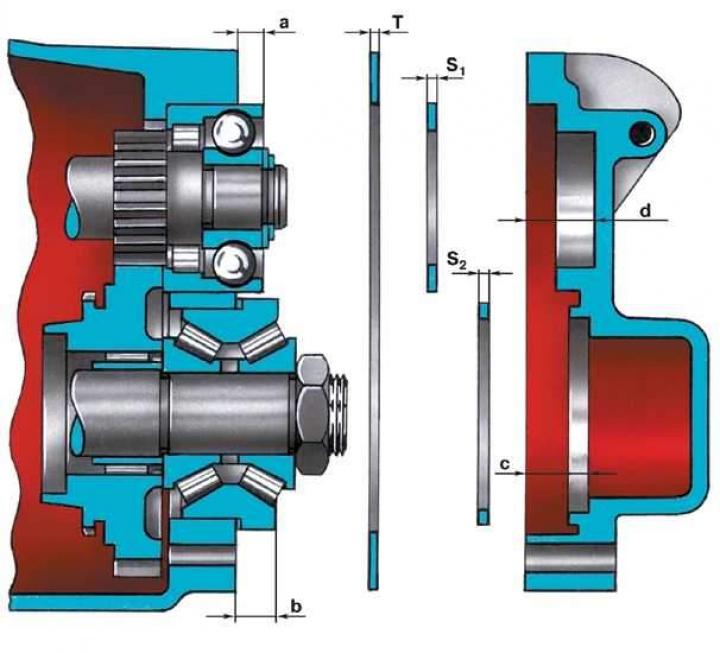

Схема подбора регулировочных колец при установке задних подшипников первичного и вторичного валов
Порядок выполнения
1. Измерить расстояние а от привалочной плоскости картера коробки передач до заднего торца наружного кольца заднего подшипника первичного вала.
2. Измерить расстояние b от привалочной плоскости картера коробки передач до заднего торца наружного кольца заднего подшипника вторичного вала.
3. Измерить расстояние c от привалочной плоскости крышки до торца гнезда заднего подшипника вторичного вала.
4. Измерить расстояние d от привалочной плоскости крышки до торца гнезда заднего подшипника первичного вала.
5. Для обеспечения преднатяга подшипников 0,1 мм рассчитать толщину регулировочных колец по формулам:
– для подшипника первичного вала: S1 = d – a + T – 0,1,
где T – толщина прокладки, равная 0,4 мм;
– для подшипника вторичного вала: S2 = c – b + T – 0,1,
где T – толщина прокладки, равная 0,4 мм.
6. Подобрать регулировочные кольца толщиной, равной S1 и S2. В запасные части поставляются регулировочные шайбы толщиной 1,53; 1,58; 1,63 и 1,68 мм для заднего подшипника первичного вала и толщиной от 0,15 до 1,40 мм с интервалом через каждые 0,5 мм для заднего подшипника вторичного вала.
