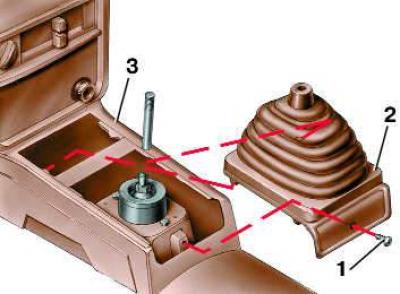

Снятие крышки центральной консоли (модели выпуска до декабря 1987 г.)
- 1 - винт;
- 2 - крышка;
- 3 - центральная консоль

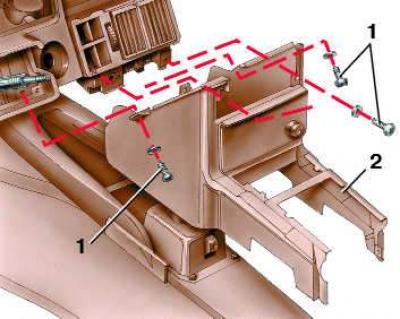

Снятие рамки центральной консоли (модели выпуска до декабря 1987 г.)
- 1 - винт;
- 2 - рамка;
- 3 - кожух
Снятие центральной консоли (модели выпуска до декабря 1987 г.)
- 1 - винт;
- 2 - центральная консоль
Снятие центральной консоли (модели выпуска с января 1988 г.)
- 1 - зажим;
- 2 - винт;
- 3 - боковая передняя обивка консоли;
- 4 - боковая задняя обивка консоли
Порядок выполнения
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отвернуть рукоятку рычага переключения передач.
Модели выпуска до января 1988 г.
3. Отвернуть винт крепления и снять кожух вверх, предварительно сдвинув немного назад.
4. Вынуть пепельницу.
5. Вывернуть четыре винта крепления и снять декоративную накладку консоли, отсоединив от верхней защелки.
6. Снять декоративную накладку панели управления отопителем.
7. Вывернуть четыре винта переднего крепления консоли.
8. Снять центральную консоль, отсоединив при необходимости от нее провода.
9. Установить центральную консоль в обратном порядке.
Модели выпуска с января 1988 г.
10. Отсоединить кожух рычага переключения передач и вынуть вверх.
11. Оттянуть в стороны четыре фиксатора и вынуть пепельницу.
12. Вывернуть по два винта крепления и вынуть боковые передние обивки консоли вверх, предварительно освободив их от фиксаторов.
13. Вывернуть по два винта крепления и вынуть боковые задние обивки консоли вверх, предварительно освободив их от фиксаторов.
14. Отвернуть болты крепления консоли.
15. Снять центральную консоль, отсоединив при необходимости от нее провода.
16. Установить центральную консоль в обратном порядке.
