Детальные технические характеристики автоматической трансмиссии (Audi 100 С3)

Автоматическая коробка передач имеет три передачи впереди одну заднего хода. Она объединена с дифференциалом, главной передачей и размещается позади двигателя. Переключение передач производится рычагом селектора на полу кузова. Рычаг селектора имеет шесть позиций «Р» — стоянка, «R» — задний ход; «N» — нейтраль; «D» — автоматическое переключение I, II и III передач; «2» — автоматическое переключение I и II передач; «1» — включение только I передачи.

Запуск двигателя возможен только, если рычаг селектора установлен в положение «N» или «Р». Масляные магистрали гидротрансформатора и коробки передач разъединены.

Тип автоматической КП:

• автомобили с 4-цилиндровыми двигателями 089 КАЕ;
• автомобили с 5-цилиндровыми двигателями моделей «WH» и «КР» 087 RDC;
• автомобили с 5-цилиндровыми двигателями моделей «WC» и KU» 087 RDD.

Гидротрансформатор крутящего момента

Маркировка:

• КП типа UH9: U;
• КП типа 087: G.

Контрольные размеры втулки подшипника:

• внутренний диаметр, не более, мм: 34,12.
• радиальное биение, не более, мм: 0,03.

Масло для гидротрансформатора гипоидное масло GL5: SAE 90; MIL-L 2105 B.

Заправочные емкости, л:

• КП типа 089: 0,75.
• КП типа 087: 1,00.

Коробка передач

Автоматическая коробка передач состоит из двух планетарных передач, управление которыми обеспечивается тремя масляными многодисковыми сцеплениями и ленточным тормозом, приводимым в действие поршнем. Управляющее высокое давление масла, действующее на поршни сцеплений, распределяется клапанным механизмом, размещенным между картером коробки передач и масляным картером. Давление масла обеспечивается масляным насосом, расположенным в задней крышке картера коробки передач на общем для всей коробки валу и приводимым в действие от двигателя.

Планетарная передача

Каталожный №:

• КП 087 RDC: 087 321 022 ВХ
• КП 087 RDD: 087 321 022 СХ
• КП 089 КАЕ: 089 321 022 DX

Главная передача

Каталожный №:

• КП 087 RDC: 087 409 508 FX
• КП 087 ROD: 087 409 506 КХ
• КП 089 КАЕ: 089 409 505 НХ

Клапанная коробка

Индекс:

• КП 087 RDC: ЕЕ
• КП 087 ROD: FN
• КП 089 КАЕ: ЕС

Для регулировки ленточного тормоза II передачи ослабить контргайку, затянуть регулировочный болт сначала моментом 1,00 кгс·м, затем ослабить болт, вновь затянуть моментом 0,5 кгс·м и отвернуть на 2½ оборота, после чего затянуть контргайку.

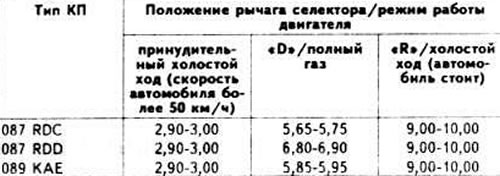

Рабочее давление масла, кг/см²

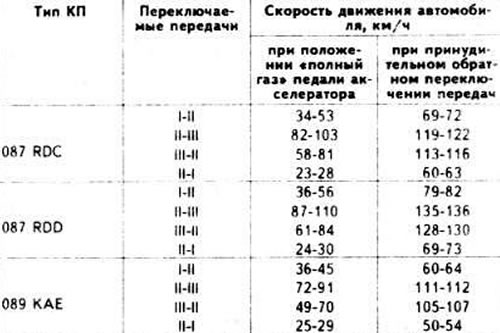

Моменты переключения передач

Передаточные числа

КП 089 КАЕ автомобилей с двигателем модели «DS»

Передача	Передаточные числа
I	2,71
II	1,50
III	1,00
Задний ход	2,43
Главная передача	3,42

КП 087 RDC автомобилей с двигателями моделей «WH» и «КР»

Передача	Передаточные числа
I	2,71
II	1,50
III	1,00
Задний ход	2,43
Главная передача	3,45

КП 087 RDD автомобилей с двигателями моделей «WC» и «KU»

Передача	Передаточные числа
I	2,71
II	1,50
III	1,00
Задний ход	2,43
Главная передача	3,25

Используемые масла

Картер КП и гидротрансформатор крутящего момента

Используемое масло: ATF Dexron.

Заправочные емкости, л:

• общая: 6,0;
• при замене масла: 3,0.

Для проверки уровня масла установите автомобиль на ровной горизонтальной площадке, поставьте рычаг селектора в положение «N», затяните ручной тормоз, запустите двигатель на холостом ходу, разогрейте в картере КП масло до температуры 40-60°С.

Картер дифференциала

Используемое масло: гипоидное масло GL5; SAE 90; MIL-L 2105 В.

Заправочная емкость, л:

• КП 089: 0,75;
• КП 087: 1,0.
