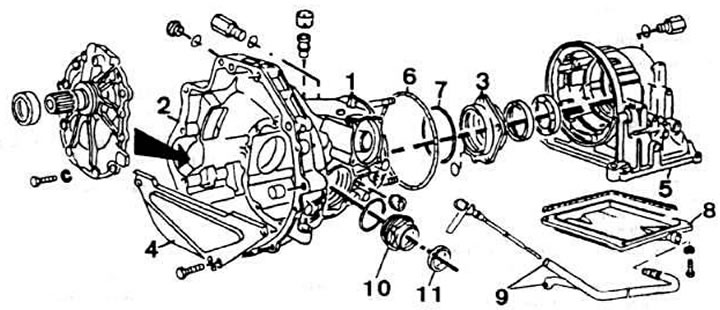

Детали картера автоматической коробки передач: 1 - картер дифференциала; 2 - картер сцепления; 3 - подшипник ведущей шестерни главной передачи; 4 - нижняя крышка картера сцепления; 5 - картер коробки передач; 6 - уплотнительное кольцо; 7 - кольцевая прокладка; 8 - поддон картера; 9 - маслоналивная трубка и трубка указателя уровня масла: 10 - подшипник; 11 - сальник

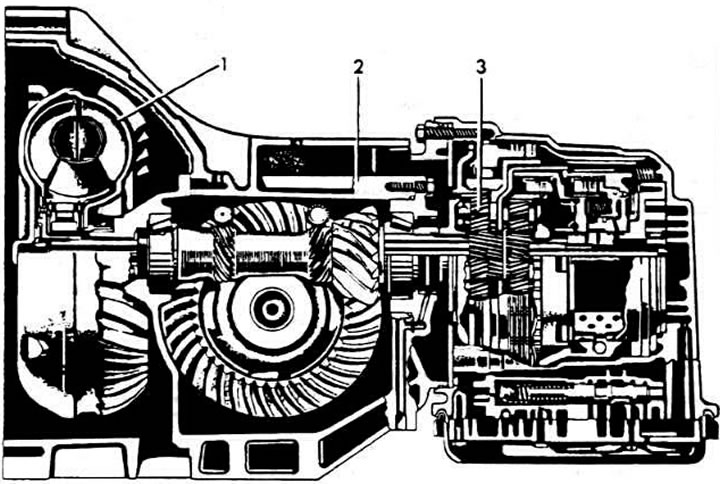

Продольный разрез автоматической коробки передач: 1 - гидротрансформатор крутящего момента; 2 - дифференциал и главная передача; 3 - планетарная коробка передач

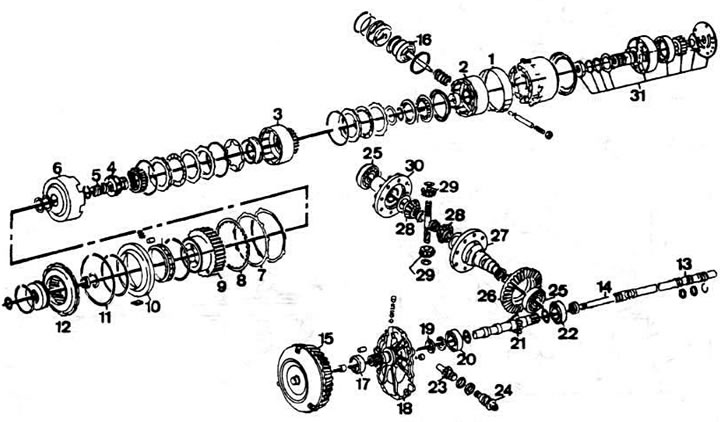

Детали планетарных передач, шестерни и сцепления автоматической коробки передач: 1 - лента тормоза II передачи; 2 - сцепление прямой передачи и передач переднего хода; 3 - сцепление переднего хода; 4 - крестовина сателлитов; 5 - шестерня планетарной передачи; 6 - барабан сцепления; 7 - наружный диск тормоза I передачи; 8 - внутренний диск тормоза I передачи; 9 - блок планетарных шестерен заднего хода; 10 - корпус муфты свободного хода; 11 - стопорное кольцо; 12 - коронная шестерня с внутренним зацеплением; 13 - вал турбины; 14 - вал масляного насоса; 15 - гидротрансформатор крутящего момента; 16 - поршень тормоза II передачи; 17 - кольцевая прокладка гидротрансформатора; 18 - крышка картера; 19 - кольцевая прокладка; 20 - подшипник; 21 - ведущая шестерня главной передачи; 22, 25 - конические роликоподшипники; 23 - ведущая шестерня привода спидометра; 24 - направляющая втулка ведущей шестерни приводе спидометра; 26 - ведомая шестерня главной передачи; 27 - коробка дифференциала; 28 - полуосевые шестерни дифференциала; 29 - сателлиты; 30 - крышка коробки дифференциала; 31 - масляный насос
