Гидротрансформатор крутящего момента (Audi 100 С3)

Гидротрансформатор жестко соединен в трех точках с ведущим фланцем маховика коленчатого вала. Он вращается вместе с маховиком и передает вращение насосу гидропривода через центральный вал. Вал турбины в свою очередь приводит во вращение шестерни и сцепления коробки передач.



Гидротрансформатор насажен на шлицы валов масляного насоса и турбины, поэтому при установке следует обращать особое внимание на положение гидротрансформатора в картере сцепления:

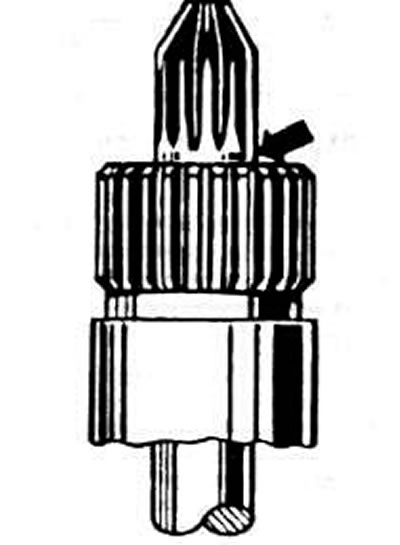

• проверьте правильность установки вала масляного насоса, шлицевая часть которого должна быть почти без зазора состыкована с валом турбины;

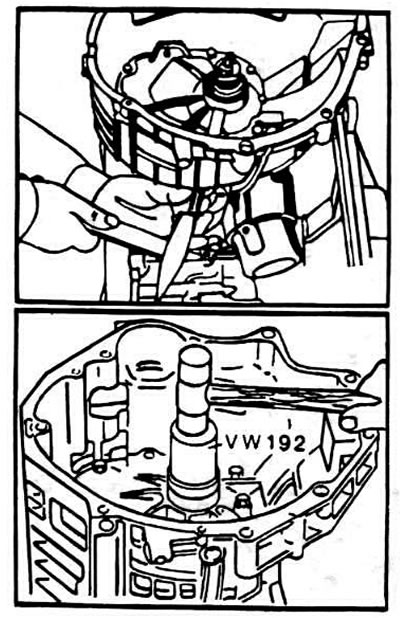

• устанавливайте гидротрансформатор на валы, легкими поворотами в обоих направлениях вводя его в шлицевое соединение;

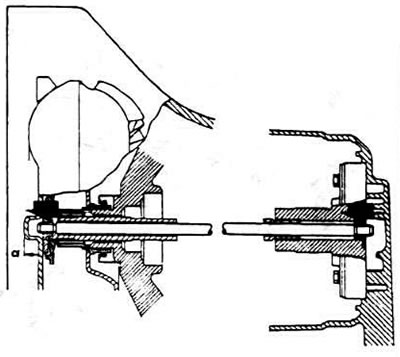

• проверьте утопание «а» (см. схему) гидротрансформатора в картере сцепления, которое должно быть около 30 мм при измерении между торцевой плоскостью картера и передней частью гнезда гидротрансформатора в маховике.
