Отделите вручную облицовочный кожух рулевого колеса.
Разъедините разъем звукового сигнала.
Отверните гайку крепления рулевого колеса.
Снимите рулевое колесо.

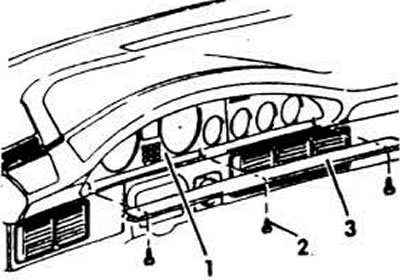

Крепление комбинации приборов автомобилей выпуска с января 1988 г.: 1 - комбинация приборов; 2 - крепежный винт; 3 - защитная планка

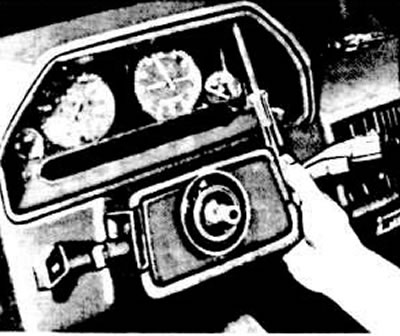

Отверните винты крепления комбинации приборов.
Винт крепления комбинации приборов
Отсоедините гибкий вал привода спидометра от коробки передач.
Выдвиньте вперед комбинацию приборов.
Отсоедините гибкий вал привода спидометра от гнезда в комбинации приборов.
Разъедините электрические разъемы комбинации приборов.
Отсоедините вакуумную трубку от эконометра.

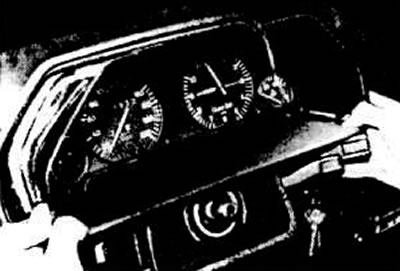

Снимите комбинацию приборов.
Снятие комбинации приборов
Установку комбинации приборов производите в порядке, обратном снятию.

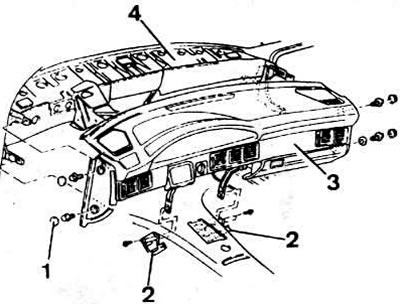

Панель приборов автомобилей выпуска с января 1988 г.: 1 - пластмассовая заглушка; 2 - нижние опоры; 3 - панель приборов; 4 - щиток передка
С января 1988 г. на автомобилях Audi «100» и «Avant» устанавливалась новая панель приборов. Вследствие этого снятие и установку комбинации приборов выполняйте следующим образом:
- отсоедините провод от минусовой клеммы аккумуляторной батареи;
- снимите рулевое колесо;
- отверните болт хомута крепления подрулевого переключателя и снимите переключатель;
- снимите планку крепления комбинации приборов;
- отверните винт 2 (см. рисунок) крепления комбинации приборов;
- снимите комбинацию приборов, разъедините штекерные разъемы и отсоедините гибкий вал привода спидометра;
- установку комбинации приборов производите в порядке, обратном снятию.

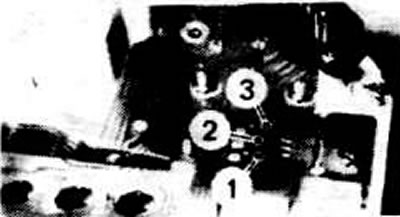

Маркировка клемм стабилизатора напряжения комбинации приборов: 1 - «вход» +12 В; 2 - «масса»; 3 - «выход» +10 В

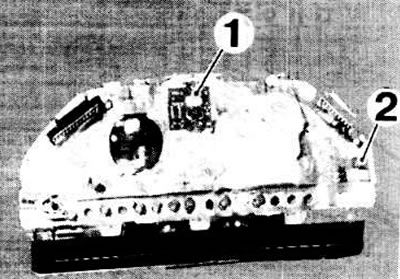

Вид сзади на комбинацию приборов: 1 - плата контрольных ламп уровня тормозной жидкости и температуры охлаждающей жидкости; 2 - стабилизатор напряжения
