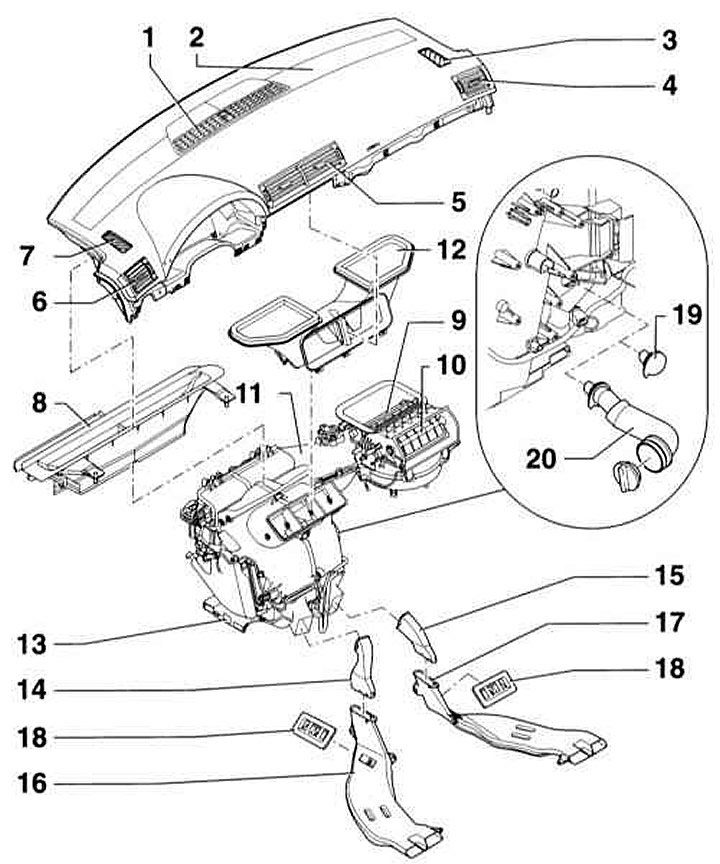

- 1 — Dysza ogrzewania przedniej szyby
- 2 - Tablica przyrządów
- 3 - Dysza do ogrzewania bocznej szyby pasażera z przodu
- 4 - Dysza powietrza po stronie pasażera
- 5 - Centralna dysza powietrza
- 6 - Dysza powietrza po stronie kierowcy
- 7 - Dysza ogrzewania szyby bocznej po stronie kierowcy
- 8 - Element pośredni / szklany kanał grzewczy
- 9 - Pobór świeżego powietrza przez filtry zgrubne i dokładne zamontowane w zlewni
- 10 - Zasysanie powietrza obiegowego pod schowkiem w desce rozdzielczej z miejsca, w którym znajdują się stopy pasażera z przodu
- 11 - Klimatyzacja
- 12 - Centralny kanał powietrza
- 13 - Obszar umiejscowienia przedniej dyszy
- 14 — Element pośredni kanału powietrznego
- 15 — Element pośredni kanału powietrznego
- 16 — Kanał powietrzny tylnej dyszy obszaru układu nóg, po stronie kierowcy
- 17 — Kanał powietrzny tylnej dyszy obszaru układu nóg, strona przedniego pasażera
- 18 - Nakładka z otworami
- 19 - Korek. Tylko dla pojazdów bez lodówki w schowku na rękawiczki
- 20 - Schowek w kanale powietrza. Tylko dla pojazdów z lodówką w schowku na rękawiczki
Notatka: Wentylacja wnętrza odbywa się poprzez dwie ramki wentylacyjne umieszczone w bagażniku po lewej i prawej stronie w okolicy zderzaka.
Wycofanie

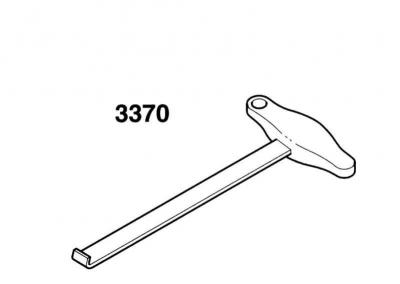

1. Do wyjęcia dysz powietrza potrzebny jest hak odciągowy, np. 3370 lub HAZET 2520-1.
Uwaga: Zaczep haczyk z tyłu obudowy, aby uniknąć uszkodzenia dyszy powietrznej.

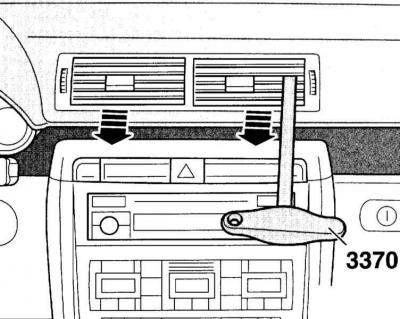

Centralna dysza powietrza
1. Włożyć hak wydechowy AUDI 3370 do centralnej dyszy powietrza i ostrożnie wyciągnąć dyszę na przemian w lewo iw prawo z tablicy rozdzielczej.

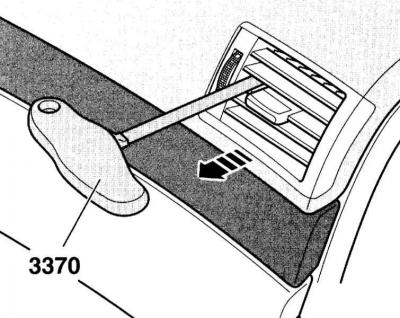

Boczna dysza powietrza
1. Włóż hak wydechowy AUDI 3370 w boczną dyszę powietrza i ostrożnie wyciągnij go z tablicy rozdzielczej.
Instalacja
1. Włóż dyszę powietrza do tablicy rozdzielczej i zamocuj.
