Reflektory
Wycofanie

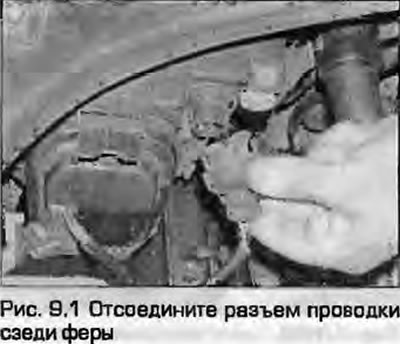

1. Odłącz złącze przewodów z tyłu reflektora (Ryż. 9.1).
2. Jak opisano w ustęp 7, usuń najbliższy kierunkowskaz.
3. Wykręć śruby mocujące reflektor – jedną przy dolnej krawędzi i dwie wzdłuż górnej krawędzi reflektora do przedniej belki poprzecznej.
4. Przesuń reflektor na bok, aby odhaczyć zaczep na jego dolnej krawędzi.

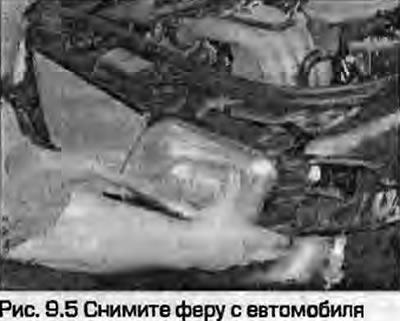

5. Podnieś reflektor, przechyl go do przodu i wyciągnij z panelu przedniego (Ryż. 9.5).
Instalacja
6. Montaż - procedura odwrotna. Sprawdź działanie reflektora i jak najszybciej wyreguluj kierunek wiązki (patrz poniżej).
Elektryczny korektor reflektorów
Wycofanie
7. Zdejmij reflektor zgodnie z powyższym opisem.
8. Obróć silnik (zgodnie z ruchem wskazówek zegara w lewym reflektorze, przeciwnie do ruchu wskazówek zegara w prawym reflektorze) aż zostanie zwolniona z obudowy reflektora.

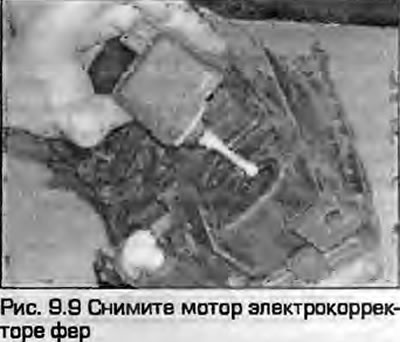

9. Przechylić silnik na bok, tak aby czop na wałku regulacyjnym odłączył się od gniazda na deflektorze. Usuń silnik (Ryż. 9.9).
Instalacja

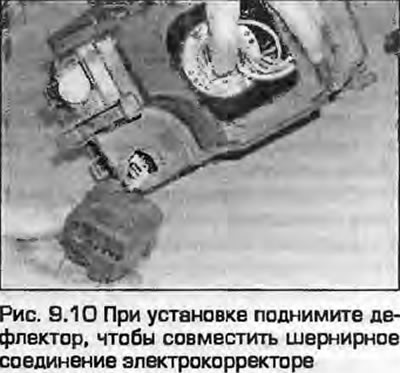

10. Montaż - procedura odwrotna. Może być konieczne podniesienie odbłyśnika w celu wyrównania obrotu silnika (Ryż. 9.10). Sprawdź, czy silnik działa prawidłowo i jak najszybciej wyreguluj reflektory.
Regulacja wiązki reflektorów
Lampy halogenowe
11. Dokładna regulacja jest możliwa tylko przy użyciu specjalnego sprzętu - tę pracę należy powierzyć specjalistom salonu samochodowego lub odpowiednio wyposażonego warsztatu.
12. Dla odniesienia wyreguluj kierunek dopasowania reflektorów za pomocą śrub regulacyjnych i, które są dostępne w górnej części każdego reflektora (Ryż. 9.12).
13. Niektóre modele wyposażone są w elektryczne sterowanie światłami reflektorów za pomocą przełącznika na przednim panelu. Regulując reflektory za pomocą śrub w tych modelach, najpierw ustaw przełącznik w położeniu podstawowym ("O").
Reflektory ksenonowe
14. Kierunek reflektorów jest regulowany przez elektroniczną jednostkę sterującą, która odbiera sygnały z czujników wysokości jazdy samochodu zainstalowanych w przednim i tylnym zawieszeniu. Aby przeprowadzić regulację, należy skontaktować się ze specjalistami serwisu samochodowego dealera.
