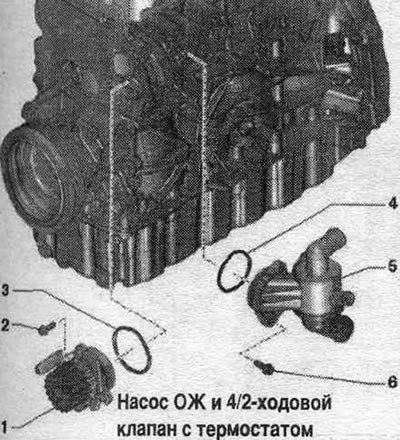

Насос ОЖ та 4/2-ходовий клапан з термостатом
1. Насос ОЖ
2. Болт: 15Нм.
3/4. Ущільн. кільце круглого перерізу: замінити.
5. 4/2-ходовий клапан із термостатом: термостат знаходиться всередині 4/2-ходового клапана і не замінюється окремо.
6. Болт: 15 Нм.
Зняття та встановлення 4/2-ходового клапана з термостатом

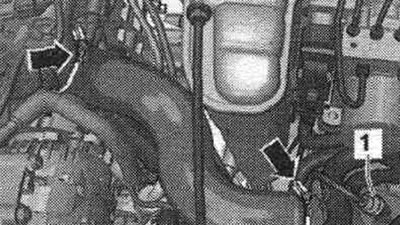

Злити ОЖ. Зняти кожух двигуна "стрілки". Зняти повітроводний шланг, послабивши шлангові хомути "стрілки".

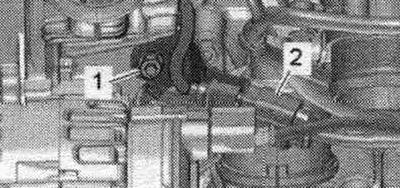

Викрутити гайку "1". Віджати убік штекерне з'єднання "2" з утримувачем.

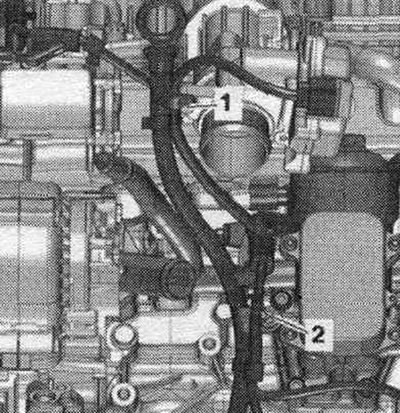

Витягти масловимірювальний щуп і викрутити болт "1". Віджати затискач "2" за допомогою важеля "80-200". Вийняти напрямну трубку масл. щупа вгору з блоку циліндрів і віджати убік.

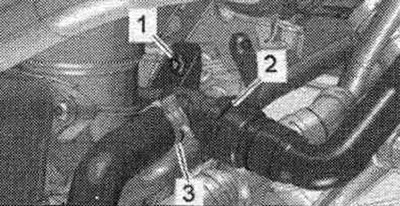

Викрутити болт "2", зняти з лівої нижньої трубки сист. охолодження із 4/2-ходового клапана.

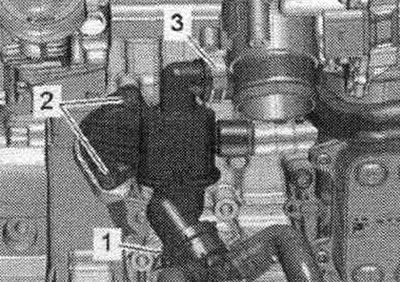

Викрутити болти "2". Від'єднати шланги ОЖ, для цього послабити шлангові хомути "3" і підняти затискач "1". Зняти 4/2-ходовий клапан із термостатом.
Встановлення
Встановлення у зворотному порядку. Замінити ущільн. кільце круглого перерізу. Усі шлангові з'єднання закріпити шланговими хомутами відповідної серії. Встановити напрямну трубку масловимірювального щупа. Підключити повітроводні шланги за допомогою різьбових хомутів. Встановити ліву нижню трубку ОЖ. Підключити шланг ОЖ за допомогою сполучної муфти. Залити ОЖ.
