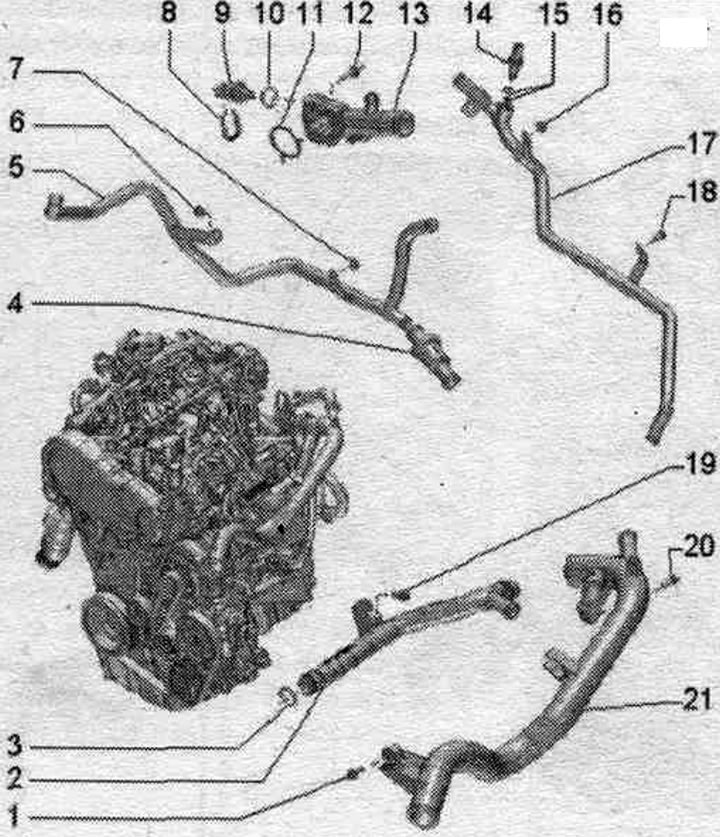

Трубки ОЖ, датчик температури ОЖ, насос циркуляції ОЖ
1. Болт: 9 Нм.
2. Ліва нижня трубка сист. охолодження.
3. Ущільн. кільце круглого перерізу: замінити.
4. Термостат радіатора сист. рециркуляції.
5. Трубка ОЖ, задня права.
6. Болт: 9 Нм.
7. Гайка: 9 Нм.
8. Кріпильна скоба.
9. Датчик температури ОЖ "G62".
10. Ущільн. кільце круглого перерізу: замінити.
11. Прокладка: замінити.
12. Болт: 9 Нм.
13. Сполучний патрубок шлангів сист. охолодження.
14. Датчик температури ОЖ на виході радіатора "G83": 2 Нм.
15. Ущільн. кільця: різні діаметри; замінити.
16. Гайка: 9 Нм.
17. Трубка ОЖ, задня.
18-20. Болт: 9 Нм.
21. Ліва верхня трубка сист. охолодження.
Зняття та встановлення датчика температури ОЖ "G62"

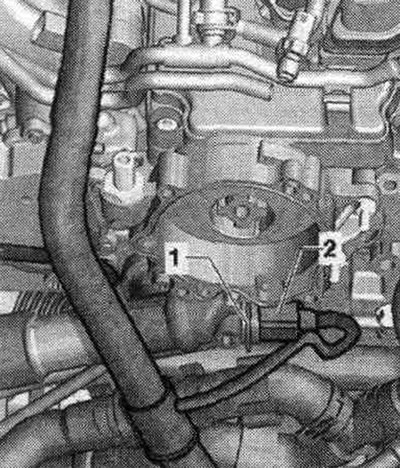

Холодний двигун. Зняти кожух двигуна "стрілки". На короткий час відкрити кришку розширити. бачка, щоб скинути залишковий тиск сист. охолодження, а потім загорнути кришку до клацання. Роз'єднати штекерне з'єднання "2". Зняти фіксатор "1", датчик температури ОЖ "G62".
Встановлення
Встановлення у зворотному порядку. Замінити ущільн. кільце круглого перерізу. Щоб уникнути втрат ОЖ, вставити в патрубок датчик температури ОЖ "G62". Встановити розтяжку. Перевірити рівень ОЖ.
Зняття та встановлення датчика температури ОЖ на виході з радіатора "G83"

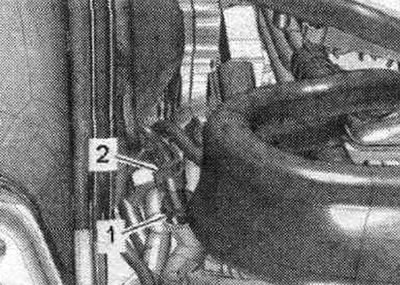

Холодний двигун. На короткий час відкрити кришку розширити. бачка, щоб скинути залишковий тиск сист. охолодження, а потім загорнути кришку до клацання. Зняти кожух двигуна "стрілки". Роз'єднати штекерне з'єднання "2". Викрутити датчик температури ОЖ на виході з радіатора "G83" "поз. 1".
Встановлення
Встановлення у зворотному порядку. Замінити ущільн. кільця. Щоб уникнути втрат ОЖ, необхідно відразу вставити новий датчик температури ОЖ на виході з радіатора "G83" в отвір. Перевірити рівень ОЖ.

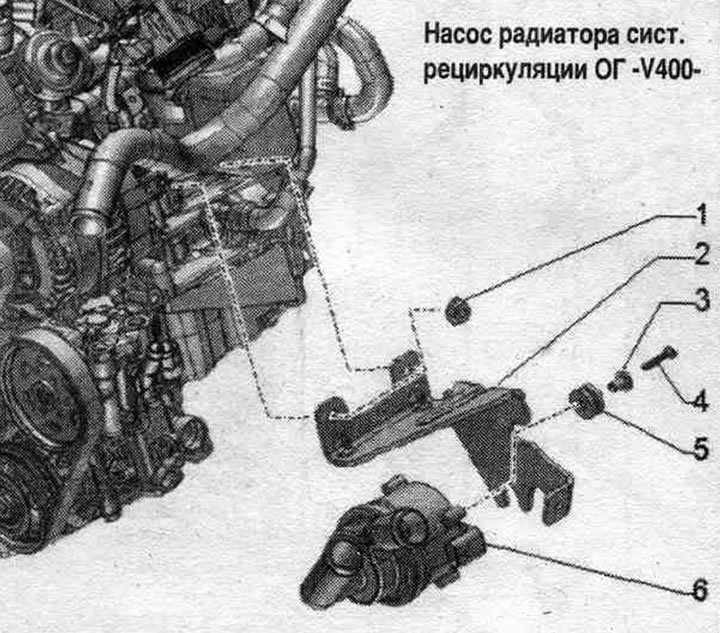

Насос радіатора сист. рециркуляції ОГ "V400"
1. Гайка: 9 Нм.
2. Утримувач насоса радіатора сист. рециркуляції ОГ "V400".
3. Розпірна втулка.
4. Болт: 2,7 Нм.
5. Насадка.
6. Насос радіатора сист. рециркуляції ОГ "V400".
Зняття та встановлення насоса радіатора сист. рециркуляції ОГ "V400"

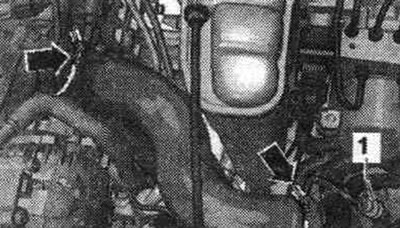

Зняти кожух двигуна "стрілки". Зняти повітроводний шланг, послабивши шлангові хомути "стрілки".

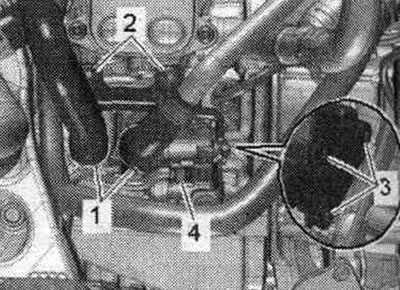

Роз'єднати штекерне з'єднання "4". Викрутити гайки "2" і зняти насос радіатора сист. рециркуляції ОГ "V400" із двигуна. Перетиснути шланги ОЖ шланговими затискачами "3094" та від'єднати їх, послабивши шлангові хомути "1". Викрутити болти "3" і від'єднати насос радіатора сист. рециркуляції ОГ від утримувача.
Встановлення
Встановлення у зворотному порядку. Підключити повітроводні шланги за допомогою різьбових хомутів. Перевірити рівень ОЖ.

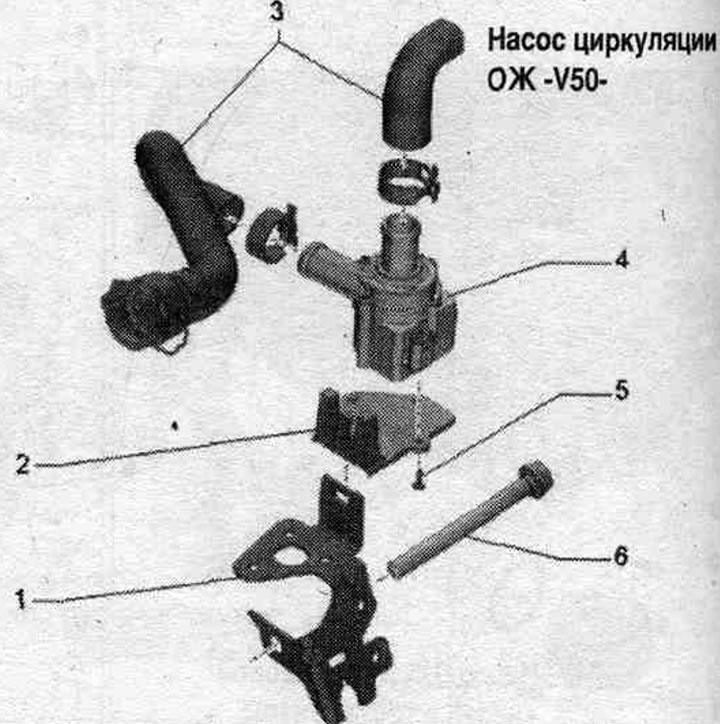

Насос циркуляції ОЖ "V50"
1. Утримувач.
2. Кріпильна пластина.
3. Шланги ОЖ.
4. Насос циркуляції ОЖ "V50".
5. Болт: 2,7 Нм.
6. Болт.
Зняття

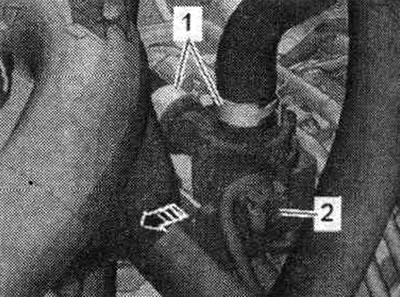

Зняти кожух двигуна "стрілки". Роз'єднати штекерне з'єднання "2". Перетиснути шланги ОЖ шланговими затискачами "3094" та від'єднати їх, послабивши шлангові хомути "1". Розблокувати фіксатор "стрілка", вийняти насос циркуляції ОЖ "V50" у напрямку з тримача.
Встановлення у зворотному порядку.
