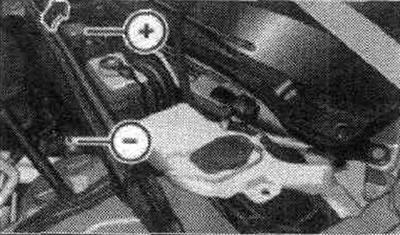

Підкапотний простір: висновки для підключення пускопоміжних кабелів та зарядного пристрою.

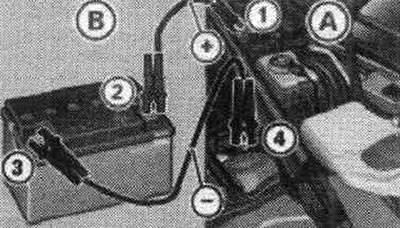

Пуск двигуна від АКБ іншого а/м: А - розряджений АКБ, В - струмовіддає АКБ.
Обидва пускодопоміжні кабелі слід підключати в заданій послідовності! Підключення для допомоги під час запуску двигуна розташовані в підкапотному просторі.
З'єднання (+) висновків позитивним кабелем (червоним)
Відкрийте червону кришку (+) полюса. Закріпити один кінець кабелю на пускодопоміжному болті "1" (болт під червоною кришкою ="позитивний вивід") а/м "А", що запускається. Закріпити другий кінець кабелю на (+) полюсі "2" струмовіддаючого АКБ "В".
З'єднання (-) висновків негативним кабелем (чорним)
Закріпити один кінець кабелю на (-) виведенні "3" струмовіддаючого АКБ "В". Інший кінець кабелю з'єднується з пускодопоміжним болтом "4" (шестигранний болт ="негативний вивід") а/м "А", що запускається.
Запуск двигуна
Завести двигун струмовіддаючого а/м "В" і залишити його працювати на холостому ході. Запустити двигун із розрядженим АКБ "А". Якщо двигун не заводиться, припинити спробу запуску через 10 секунд і повторити процес запуску через 30 секунд. Коли двигун заведеться, від'єднати обидва кабелі, діючи строго у зворотній послідовності. Закрийте червону кришку (+) полюса. АКБ Вашого а/м оснащений системою зовнішньої вентиляції. Утворюється в АКБ газ цим видаляється з а/м. Слідкувати за достатнім металевим контактом підключених полюсних затискачів.
