Obsah: Odstránenie ↓ Inštalácia ↓
Odstránenie
Pomocný valec spojky sa odstráni spolu s potrubím a hadicovým vedením.
Opatrne! Riziko poškodenia elektronických komponentov pri odpájaní batérie. Starostlivo sledujte proces vyberania batérie. Odpojte uzemňovací kábel od batérie. Odstráňte hydraulickú riadiacu jednotku.

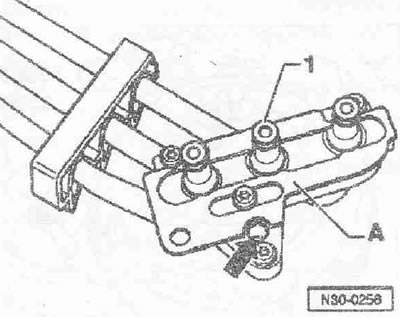

Nasuňte posuvnú časť "A" na montážnu dosku "v smere šípky". Odstráňte potrubie a hadicové vedenie "1" z montážnej dosky. Vytlačte potrubie a hadicové vedenie z držiaka "B". Otvorené vedenia a potrubia uzavrite čistými zátkami zo sady zátok pre motor VAS 6122.

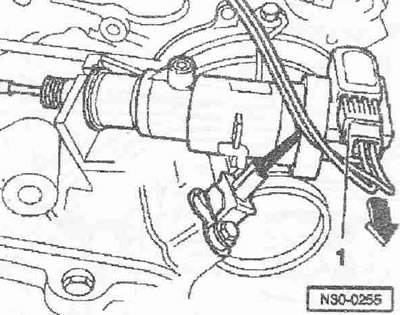

Uvoľnite poistnú maticu "šípka" a nastavovaciu maticu na spojkovej tyči. Zaveste spojkovú tyč na páku pohonu. Odblokujte a odpojte konektor "1" snímača dráhy spojky "G162" "šípka".

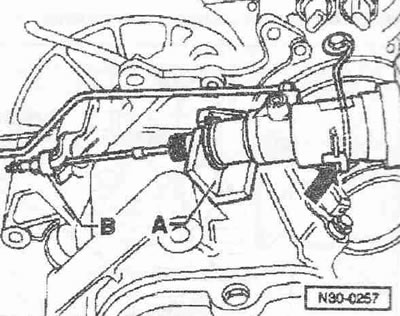

Drôtenú sponu zaveste na miesto označené "šípkou" a vyberte pracovný valec spojky z dorazu "A". poz. "B" by sa nemalo brať do úvahy.
Odskrutkujte potrubie a hadicové vedenie z pomocného valca spojky.
Inštalácia
Nainštalujte v opačnom poradí a vymeňte tesnenie. krúžky, berúc do úvahy rôzne priemery. Pomocný valec spojky je inštalovaný spolu s vedením potrubia.
Vložte potrubie a hadicové vedenie "1" do stredového otvoru na montážnej doske. Ak chcete zafixovať potrubie-hadicové vedenie "1", dajte posuvnú časť "A" do strednej polohy. Zárez na posuvnej časti a otvor v montážnej doske "šípka" sa musia zhodovať. Zasuňte pomocný valec spojky do dorazu "A". Zaistite pracovný valec spojky pomocou drôtenej spony "šípka". Zaveste spojkovú tyč "B" na uvoľňovaciu páku spojky, ak je to potrebné, odskrutkujte poistnú maticu na konci spojkovej tyče. Nainštalujte hydraulickú riadiacu jednotku. Skontrolujte hladinu oleja v hydraulickom systéme a doplňte olej. Nastavte vôľu spojky.
