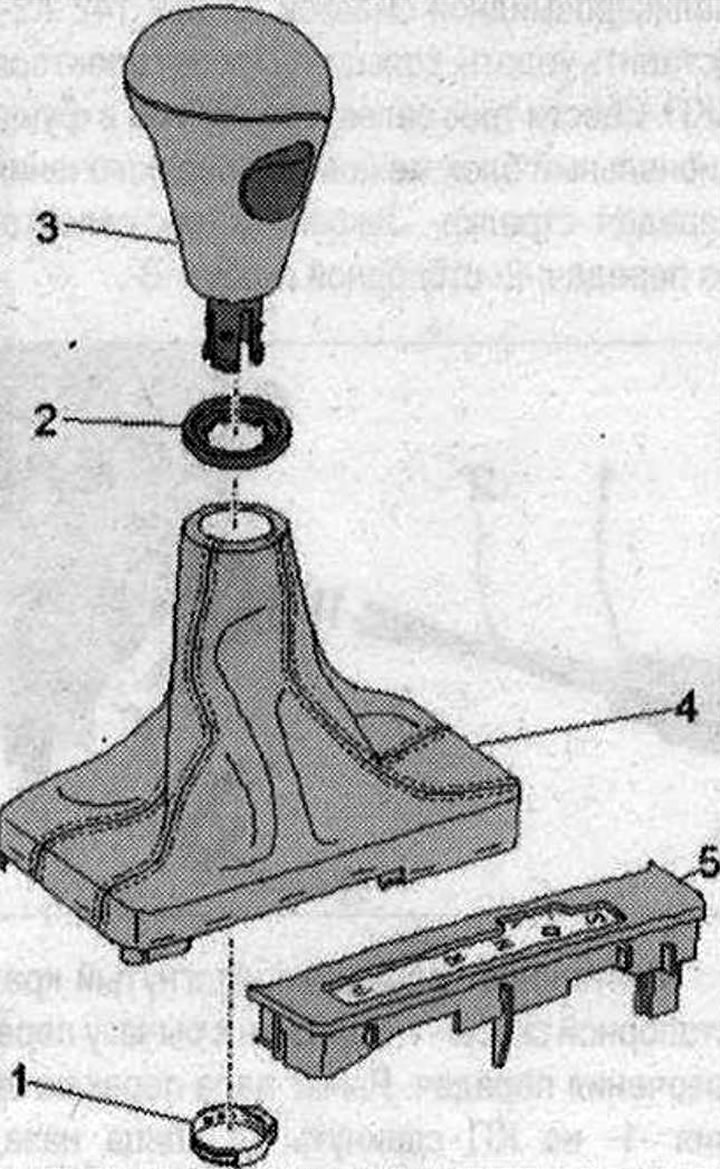

Rukoväť voliacej páky, zobrazenie polohy voliacej páky automatickej prevodovky -Y26- 1. Svorka: na pripevnenie rukoväte k voliču automatickej prevodovky; nahradiť; 2. Ozdobná rozeta; 3. Rukoväť voliča; 4. Manžeta voliča; 5. Displej polohy voliacej páky prevodovky -Y26-
Odstránenie

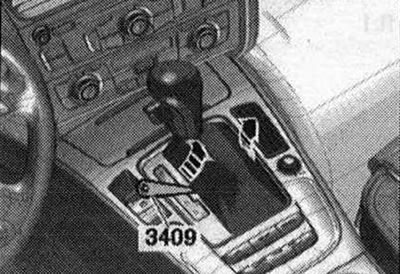

Potiahnutím páky parkovacej brzdy aktivujte elektromechanickú parkovaciu brzdu. Prepnite volič do polohy "N". Rukoväť voliča automatickej prevodovky je odstránená spolu s objímkou voliča. Opatrne zatlačte na manžetu voliacej páky zo strany pomocou klinu -3409- -šípky- a priskrutkujte ju smerom nahor.

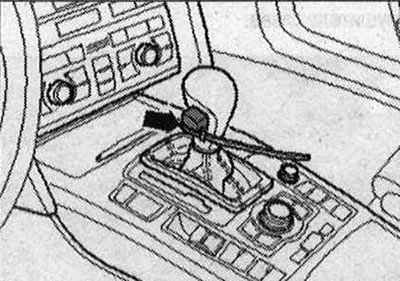

Zaistite blokovacie tlačidlo vo vysunutej polohe -šípka- pomocou káblovej spojky, ako je znázornené na obrázku.
Umiestnite manžetu radiacej páky -1 - na vrch hlavice radiacej páky -2-. Uvoľnite svorku -šípka- a vyberte páku voliča spolu s objímkou voliča bez stlačenia blokovacieho tlačidla.
Inštalácia
Ak chcete namontovať páku voliča automatickej prevodovky, blokovacie tlačidlo musí byť vytiahnuté až na doraz a zaistené pomocou sťahovacej pásky -šípka- alebo montážneho prípravku dodávaného s novou rukoväťou. Ak z dôvodu prehliadnutia nebolo blokovacie tlačidlo zablokované, nemožno ho odstrániť z rukoväte voliča automatickej prevodovky pomocou mechanického pomocného nástroja. Pištoľ na stlačený vzduch umiestnite na spodok rukoväte a pomocou stlačeného vzduchu vytlačte zaisťovacie tlačidlo. Nasaďte novú svorku -šípka- na páku voliča. Rukoväť voliča automatickej prevodovky úplne zatlačte na volič - zamykacie tlačidlo smeruje k vodičovi. V tomto prípade by rukoväť mala zapadnúť do prstencovej drážky voliča automatickej prevodovky. Odstráňte káblovú pásku alebo montážne zariadenie tak, aby pohon uzamykacieho tlačidla zapadol do zvislej drážky voliča. V prípade potreby stlačte blokovacie tlačidlo do rukoväte voliča. Ak chcete skontrolovať činnosť mechanizmu tlačidiel, posuňte volič do polohy "R" A "S". Ak sa volič nedá posunúť do označených polôh, treba rukoväť opäť odstrániť. Voliacu páku automatickej prevodovky -2- zaistite svorkou -šípka- na voliacej páke automatickej prevodovky, na tento účel použite kliešte na hadicové svorky -VAG 1275-. Pripevnite rám držiaka manžety voliča automatickej prevodovky -1- k stredovej konzole.
Oddelenie manžety voliča automatickej prevodovky od rukoväte voliča

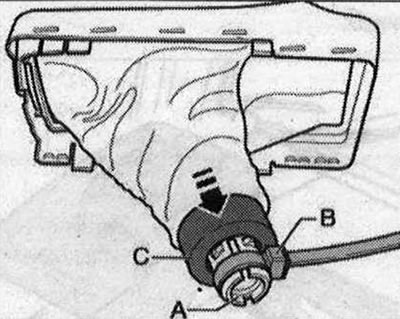

Odstráňte rukoväť páky automatickej prevodovky. Zviažte pružinové jazýčky -1- rukoväte voliča pomocou káblovej pásky -3-, ako je znázornené na obrázku. Pretlačte puzdro -2- voliacej páky cez držiaky pružinových jazýčkov -šípka-. Odstráňte káblovú pásku a vyberte priechodku a objímku z voliča.
Inštalácia
Nainštalujte v opačnom poradí. Dlhšia strana rámu manžety voliča automatickej prevodovky smeruje k vodičovi. Namontujte rukoväť páky automatickej prevodovky.
