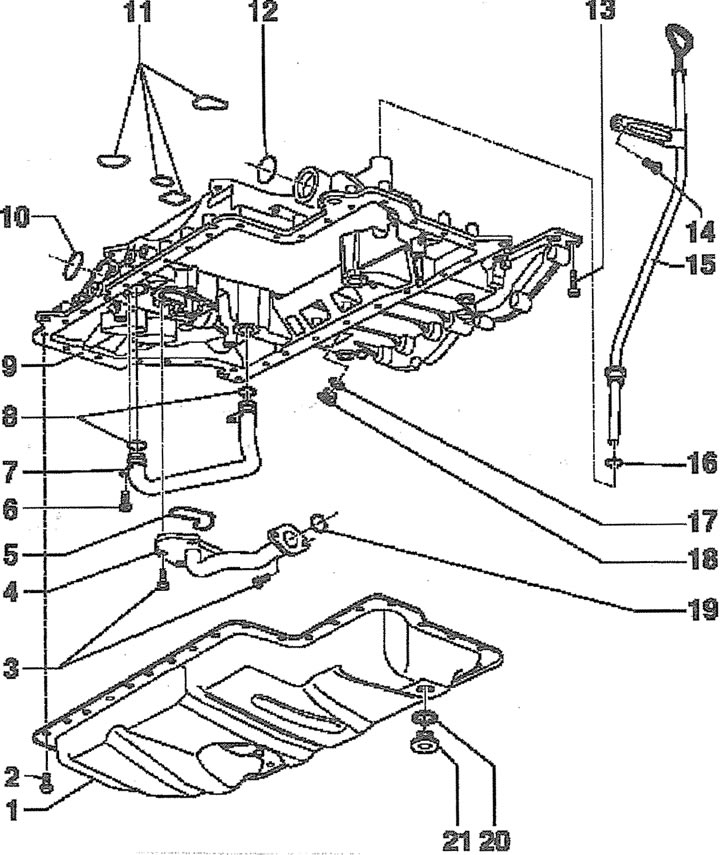

11.0. Olejová vaňa:
1 - spodná časť olejovej vane
2 - skrutka na upevnenie spodnej časti olejovej vane. Uťahovací moment - 10 Nm
3 - upevňovacie skrutky olejového potrubia. Uťahovací moment - 10 Nm
4 - ropovod
5 - tesniace tesnenie. Treba vymeniť po každej demontáži
6 - montážna skrutka olejového potrubia. Uťahovací moment - 10 Nm
7 - ropovod
8 - tesniace krúžky. Po každej demontáži sa musí vymeniť
9 - horná časť olejovej vane
10 - tesniace tesnenie. Treba vymeniť po každej demontáži
11 - tesniace tesnenie. Treba vymeniť po každej demontáži
12 - tesniaci krúžok. Treba vymeniť po každej demontáži
13 - skrutka na upevnenie hornej časti olejovej vane. Uťahovací moment - 15 Nm
14 - montážna skrutka držiaka vodiacej trubice mierky oleja
15 - vodiaca trubica mierky oleja
16 - tesniaci krúžok. Treba vymeniť po každej demontáži
17 - tesniace tesnenie. Treba vymeniť po každej demontáži
18 - závitová vypúšťacia zátka v hornej časti olejovej vane. Uťahovací moment - 35 Nm
19 - tesniaci krúžok. Treba vymeniť po každej demontáži
20 - tesniace tesnenie. Treba vymeniť po každej demontáži
21 - závitová vypúšťacia zátka na dne olejovej vane. Uťahovací moment - 50 Nm
