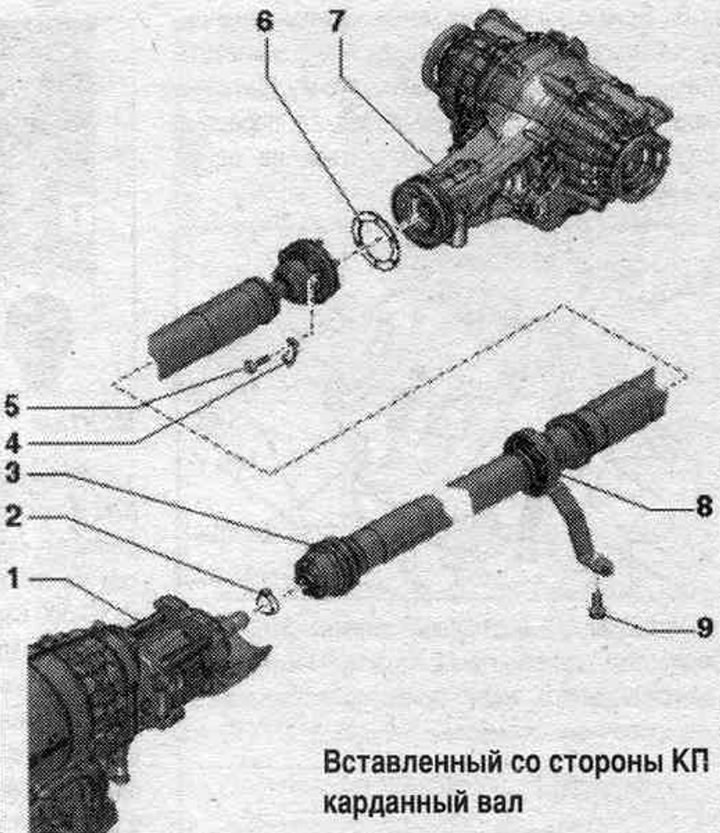

Kardanový hriadeľ vložený zo strany prevodovky
1. KP.
2. Hadicová svorka: vymeňte.
3. Kardanový hriadeľ.
4. Tesniaca doska.
5. Skrutka: hlavné ozubené koleso 0BF: M8 x 45. samosvorná, vymeňte, závitové otvory v prírubovom hriadeli vzadu. hlavný prevod by sa mal očistiť od zvyškov fixačného prostriedku; čistenie je možné vykonať kohútikom.
6. Tesnenie: vymeňte poškodený (ohnutý) tesniaci krúžok; tesnenie, z ktorého sa odlupuje gumový povlak, sa musí vymeniť; odmastite hriadeľ s prírubou a nasaďte tesnenie; rôzne farby strán počas inštalácie nehrajú rolu.
7. Zadný koncový pohon.
8. Stredná podpora.
9. Skrutka: 20 Nm.
Zadný kardanový hriadeľ. hlavné ozubené koleso 0BF - krútiaci moment a postupnosť, uťahovanie
Vždy vymeňte skrutky hriadeľa spojky "1". Aby ste zabránili otáčaniu, pridržte ich pomocou podpery "T10172" a adaptérov "T10172/5" (skrutky M8) alebo "T10172/6" (skrutky M10). Skrutky "1" utiahnite v 3 krokoch.
