Wyjmowanie
Zdejmij maskę silnika. Zdejmij pasek wielorowkowy.

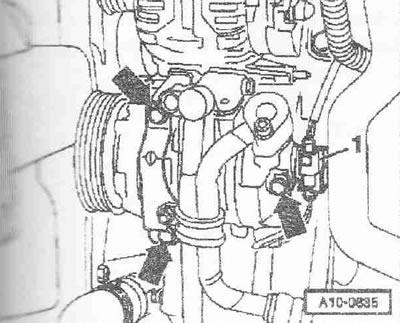

Odłączyć złącze "1" sprzęgła elektromagnetycznego sprężarki klimatyzacji.
Uwaga! Zabrania się otwierania obiegu czynnika chłodniczego układu klimatyzacji. Ryzyko uszkodzenia przewodów i linii układu chłodzenia. Nie skręcaj, nie zginaj i nie deformuj przewodów i węży chłodniczych.

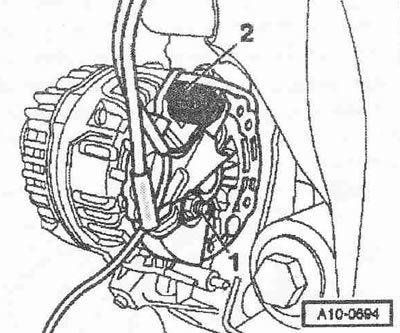

Odkręć śruby oznaczone strzałką mocujące sprężarkę klimatyzacji. Przymocuj sprężarkę klimatyzacji z podłączonymi przewodami czynnika chłodniczego do ramy chłodnicy od góry. Odkręcić przewód zacisku 30/B+ "poz. 1" od generatora. Odłączyć złącze "2".

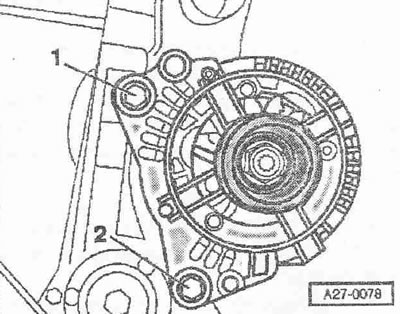

Odkręć śruby "1" i "2" generatora. Jeśli generator utknie w uchwycie, należy ponownie wkręcić śrubę (do 2 tur). Delikatnie uderz płaskim końcem młotka w łeb śruby, aby poluzować tuleje mocujące generator. Wyjmij generator.
Odkręć śruby strzałkowe i zdejmij wspornik jednostki pomocniczej.
Instalacja
Montaż wykonujemy w odwrotnej kolejności, natomiast konieczne jest dokręcenie śrub uchwytu dodatkowych jednostek. Zainstaluj generator. Zainstaluj sprężarkę klimatyzacji.
