Spis treści: Wyjmowanie ↓ Instalacja ↓
Wyjmowanie

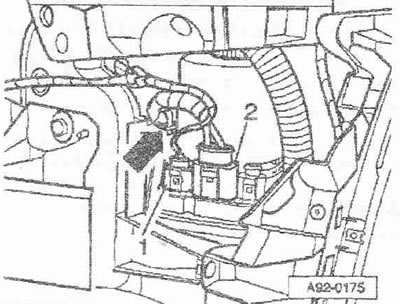

Zbiornik płynu do spryskiwaczy znajdujący się w lewej przedniej części komory silnika dostarcza płyn zarówno do układu spryskiwaczy szyby przedniej, jak i do układu czyszczenia reflektorów. Zdejmij ekran dźwiękochłonny. Zdejmij lewą osłonę błotnika. Zdejmij przedni zderzak. Odłączyć złącza "1" i "2" na pompie. Naciśnij uchwyty "strzałek" wiązki przewodów na pompie.

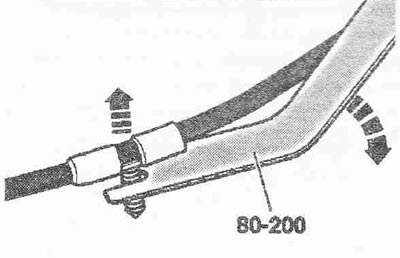

W tym celu należy użyć dźwigni zwalniającej "80.200". Aby ułatwić usuwanie, w razie konieczności użyj sprayu bez silikonu.

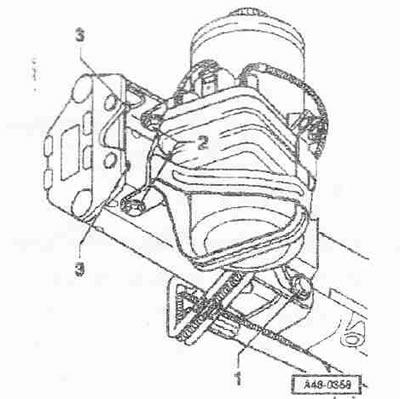

Odkręcić śrubę "1" i nakrętki "3" na pompie wspomagania kierownicy. Poz. "2" nie powinno być brane pod uwagę. Zawieś pompę z wężami przymocowanymi do kolumny amortyzatora.

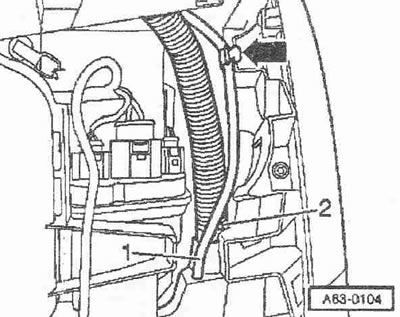

Odpiąć wąż wentylacyjny "1" od uchwytu "strzałka". Odłącz elastyczną rurkę "2" od zbiornika płynu do spryskiwaczy.

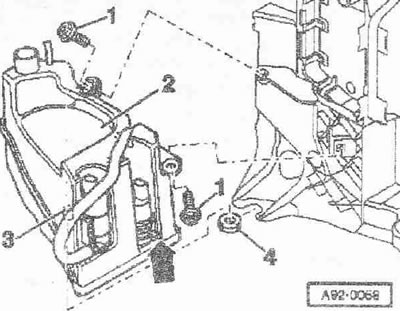

Odkręcić śruby "1". Umieścić pojemnik zbiorczy pod zbiornikiem płynu spryskiwacza. Odłącz przewód płynu do spryskiwaczy "strzałka" od pompy wody płynu do spryskiwaczy. Odłącz złącza. Wyjąć zbiornik płynu do spryskiwaczy "2" z pierścienia prowadzącego "4". 3. Kołek rozprężny.
Instalacja

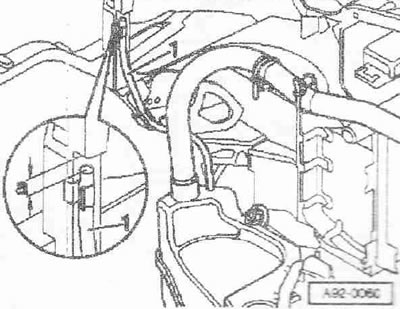

Montaż należy wykonać w odwrotnej kolejności, pamiętając, że wąż doprowadzający wodę powinien zostać zamocowany w złączu pompki spryskiwaczy szyby przedniej z wyraźnie słyszalnym kliknięciem. Włóż wąż wentylacyjny "1" do uchwytu montażowego i zmierz odległość "a" (wymiar "a" = 3 mm). Podczas montażu pompy należy zwrócić uwagę na odpowiednie uszczelnienie i zamocowanie przewodów hydraulicznych. Zamontuj przedni zderzak. Zamontuj lewą osłonę błotnika.
Momenty dokręcania:
- Zbiornik spryskiwaczy do blokady półki: 3 Nm
- Pompa do podłużnicy: 23 Nm
