Снятие

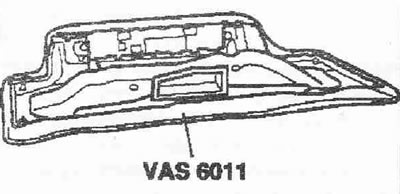

Отсоединить провод массы в аккумуляторе при выключенном зажигании. Вымыть капот снаружи и протереть замшей. Разблокировать сервисную крышку изнутри. Разблокировать капот и немного потянуть вперед. Снять капот. Где имеется, извлечь шланг из держателей. Снять крышку моторного отсека.

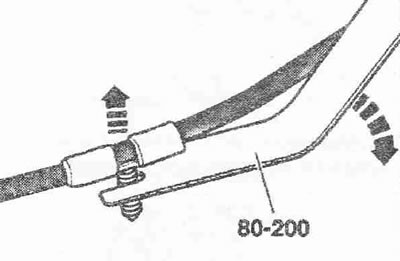

Расклипсовать держатель резонатора «4» с помощью отжимного рычага «80.200» на полке замка. Выкрутить болты «2». Снять улавливатель воды «3» в «направлении стрелки». Отсоединить шланг «1» от полки замка и корпуса воздушного воздуха. Расклипсовать держатель «5» жгута проводов на воздуховодном шланге. Для этого использовать отжимной рычаг «80. 200». Для облегчения снятия использовать при необходимости не содержащий силикон спрей.

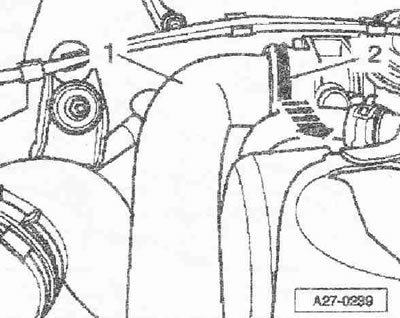

Разблокировать крепежную скобу «2» в «направлении стрелки» и снять соединительный шланг «1» к интеркулеру с впускного трубопровода. Пометить направление вращения поликлинового ремня мелом или фломастером. Изменение направления хода ранее эксплуатировавшегося ремня может привести к его повреждению.

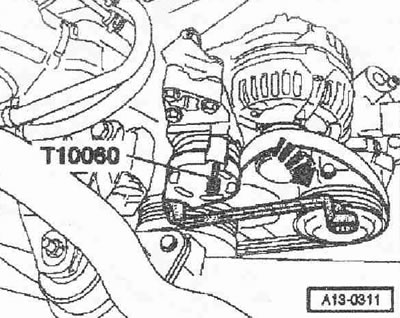

Для ослабления натяжения поликлинового ремня отклонить натяжитель накидным гаечным ключом в «направлении стрелки». Зафиксировать натяжитель поликлинового ремня с помощью оправки «Т10060 А» в отверстиях. Снять поликлиновой ремень.

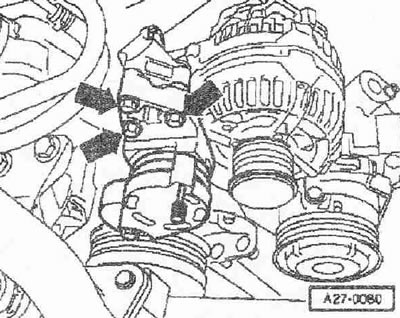

Открутить натяжитель поликлинового ремня «стрелки».

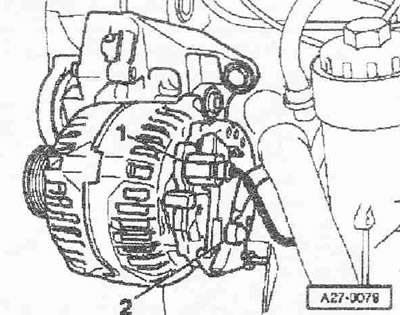

Открутить провод клеммы 30/В+ «поз.2» от генератора. Отсоединить разъем «1».
Отвинтить крепежные болты «1» и «2» генератора.
Если генератор зажат в кронштейне, снова ввернуть болты крепления на 2 оборота. Осторожно постучать плоской поверхностью молотка по головкам болтов, чтобы разблокировать втулки крепления генератора. Снять генератор по направлению вверх.
Установка
Установка в обратном порядке, при этом необходимо учесть следующее. Для облегчения установки генератора сдвинуть на втулки болтов крепления немного назад. Это должно облегчить ход втулок крепления генератора, поскольку в противном случае усилие зажима втулки, несмотря на соответствующий крутящий момент, слишком мало. Обратить внимание на правильность посадки и ход поликлинового ремня.

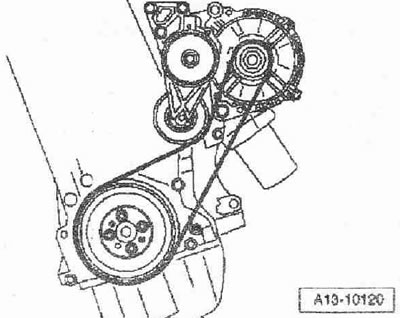

Ход поликлинового ремня в а/м без системы кондиционирования
Надеть поликлиновой ремень на ременные шкивы коленвала и генератора.

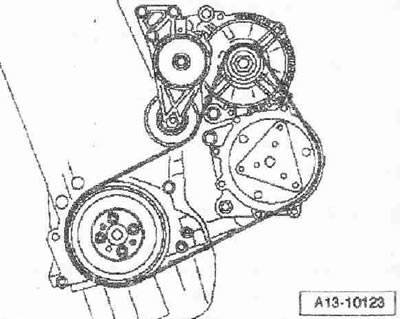

Ход поликлинового ремня в а/м с системой кондиционирования
Надеть поликлиновой ремень на ременные шкивы коленвала и генератора. На шкив компрессора кондиционера поликлиновой ремень устанавливать в последнюю очередь
Все автомобили
Разгрузить натяжное устройство и извлечь оправку «Т10060 А» из отверстий. Проверить правильность установки поликлинового ремня. Подключить аккумулятор. Запустить двигатель и проверить движение ремня.
Моменты затяжки:
- Генератор к держателю:25 Нм
- Натяжитель поликлинового ремня к держателю: 25 Нм
- Клемма 30/В+ к генератору: 16 Нм
