Oprez: Brtve i O-prstenovi moraju se zamijeniti.
Upozorenje: Donji poklopac razvodnog remena se ne može ukloniti. Zupčasti remen ostaje na remenici radilice. Kako biste spriječili ulazak rashladne tekućine, pokrijte zupčasti remen.
1. Pokrijte zupčasti remen krpom prije uklanjanja pumpe rashladnog sredstva kako biste spriječili da rashladno sredstvo dospije na remen.
2. Ispustite rashladnu tekućinu, pogledajte odgovarajući odjeljak.
3. Uklonite klinasti remen, pogledajte odjeljak Uklanjanje i postavljanje pomoćnog pogonskog remena.
4. Odvijte tri vijka koji pričvršćuju zatezni element.
5. Uklonite gornji i središnji poklopac razvodnog remena, pogledajte odjeljak Skidanje i postavljanje zupčastog remena.
6. Uklonite zupčasti remen s kotača pumpe rashladnog sredstva, pogledajte odjeljak Skidanje i postavljanje zupčastog remena.

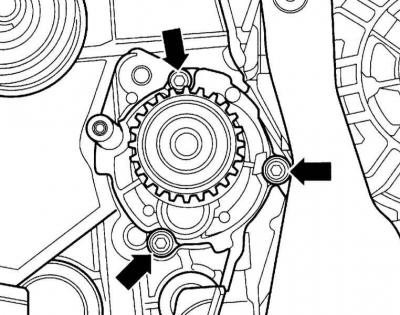

7. Uklonite vijke (strelice na priloženoj ilustraciji) i uklonite pumpu rashladne tekućine iz bloka cilindra.
Montaža

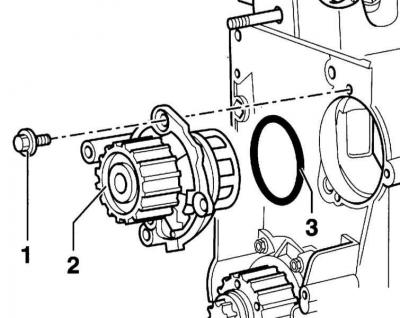

1. Navlažite novi brtveni prsten (3) rashladnom tekućinom i umetnite ga u blok cilindra.
2. Umetnite pumpu u blok cilindra i pričvrstite je vijcima (1) na zakretni moment 15 Nm.
3. Ugradite razvodni remen i podesite razvod ventila, pogledajte odjeljak Skidanje i postavljanje zupčastog remena.
4. Ugradite zatezač klinastog remena i zategnite ga zakretnim momentom 25 Nm.
5. Ugradite klinasti remen, pogledajte odjeljak Uklanjanje i postavljanje pomoćnog pogonskog remena.
6. Napunite sustav rashladnom tekućinom. Molimo pogledajte odjeljak Zamjena rashladne tekućine.
