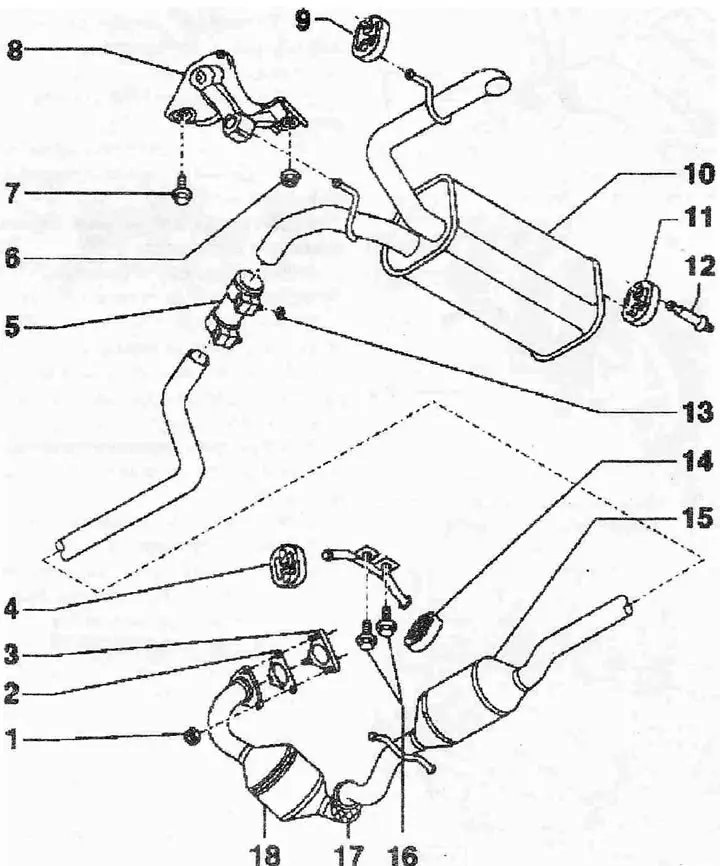

Сістэма выпуску якія адпрацавалі газаў:
I. 23 Нм, замяніць
2. Пракладка, замяніць
3. Турбанагнетальнік
4. Крапежная пятля, пры пашкоджанні замяніць
5. Стяжной хамут, для замены па асобнасці папярэдняга і галоўнага каталізатара ці асноўнага глушыцеля, зацягнуць злучэнні раўнамерна
6. 23 Нм, замяніць
7. 23 Нм
8. Падвеснае мацаванне, пры пашкоджанні замяніць
9. Крапежная пятля, пры пашкоджанні замяніць
10. Асноўны глушыцель на заводзе ўстанаўліваецца з папярэднім і асноўным каталізатарам у выглядзе адной дэталі, у выпадку рамонту замяняецца асобна
II. Крапежная пятля, пры пашкоджанні замяніць
12. Кранштэйны
13. 23 Нм
14. Крапежная пятля, пры пашкоджанні замяніць
15. Асноўны каталізатар, абараніць ад удараў і штуршкоў, на заводзе усталёўваецца з асноўным глушыцелем у выглядзе адной дэталі. У выпадку рамонту замяняецца разам з папярэднім каталізатарам
16.40 Нм
17. Раздымны элемент (нельга выгінаць больш за на 10°. Небяспека пашкоджанні. Уперці пры дапамозе прынады для фіксацыі "Т40035"
18. Папярэдні каталізатар,.абараніць ад удараў і штуршкоў, з кранштэйнам. На заводзе ўстанаўліваецца з асноўным глушыцелем у выглядзе адной дэталі, у выпадку рамонту замяняецца разам з галоўным каталізатарам

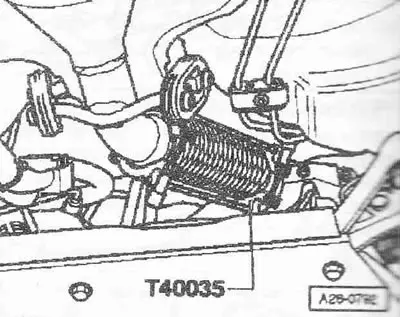

Упор раздымнага элемента пры немачы прынады для фіксацыі "Т40035"
Мантажнае становішча задняга сцяжнога хамута

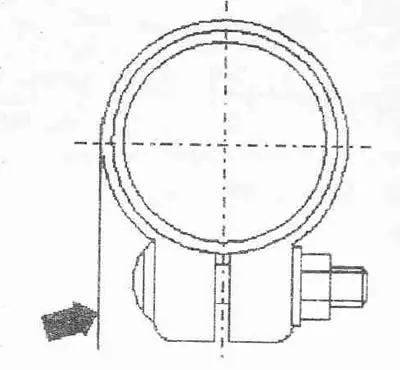

Усталяваць стяжной хамут такім чынам, каб ніты размяшчаліся гарызантальна "стрэлка". Разьбовае злучэнне звернута ўніз.
Кранштэйны папярэдняга каталізатара

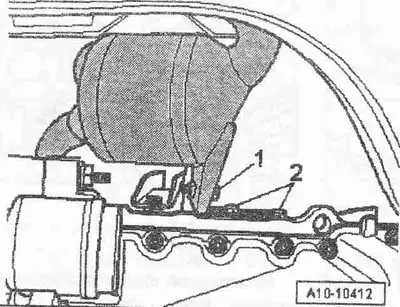

Паслядоўнасць зацяжкі нітаў:
- 1. Да канца загарнуць ніт
- 2. Да канца загарнуць ніт "2".
- 3. Дынамаметрычным ключом зацягнуць ніт "1" момантам 23 Нм.
- 4. Дынамаметрычным ключом зацягнуць ніт "2" момантам 23 Нм.
