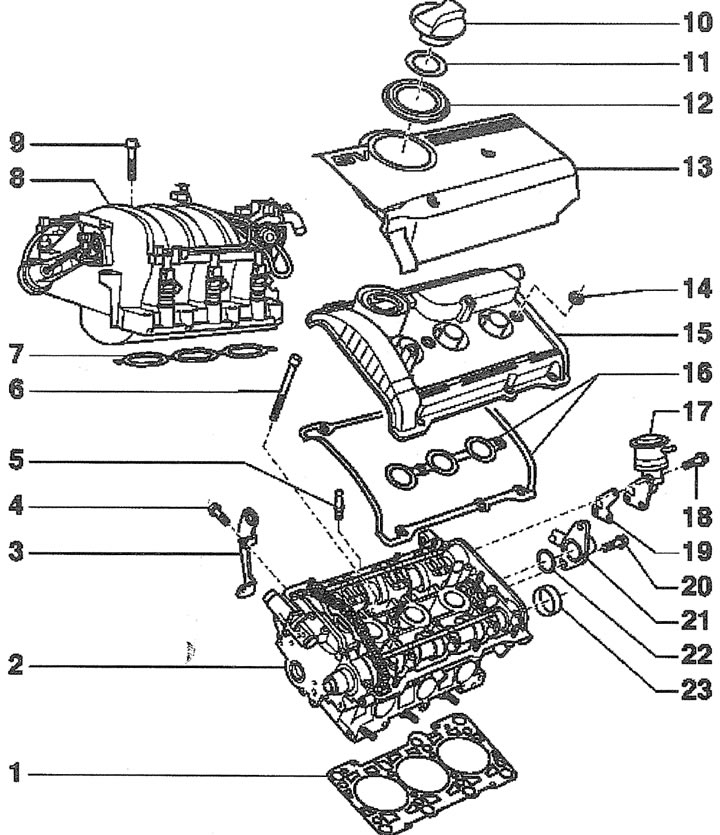

4.0. Галоўка блока цыліндраў:
1 - пракладка галоўкі блока цыліндраў
2 - галоўка блока цыліндраў
3 - пад'ёмны вуш
4 - ніт. Момант зацяжкі - 25 Нм
5 - цэнтравальны штыфт
6 - ніт мацавання галоўкі блока цыліндраў
7 - ушчыльняльная пракладка впускного калектара. Падлягае замене пасля кожнага дэмантажу
8 - впускной калектар
9 - ніт мацавання впускного калектара. Момант зацяжкі -10 Нм
10 - корак маслозаливной гарлавіны
11 - ушчыльняльная пракладка коркі маслозаливной гарлавіны
12 - ушчыльняльная пракладка маслозаливной гарлавіны
13 - ахоўная крышка крышкі галоўкі блока цыліндраў
14 - гайка мацавання вечка галоўкі блока цыліндраў. Момант зацяжкі - 10 Нм
15 - вечка галоўкі блока цыліндраў
16 - пракладка вечка галоўкі блока цыліндраў
17 - клапан упускання свежага паветра да выпускных клапанаў з злучальным патрубкам
18 - ніт мацавання клапана. Момант зацяжкі - 10 Нм
19 - ушчыльняльная пракладка клапана
20 - ніт. Момант зацяжкі - 10 Нм
21 - трубаправод сістэмы астуджэння
22 - ушчыльняльнае кольца. Падлягае замене пасля кожнага дэмантажу
23 - заглушка на тарцовым боку галоўкі блока цыліндраў
Увага! Сістэма ўпырску паліва Motronic прадугледжвае дапальванне незгарэлых часціц пасродкам падачы свежага паветра да выпускных клапанаў асобнай паветранай помпай.
