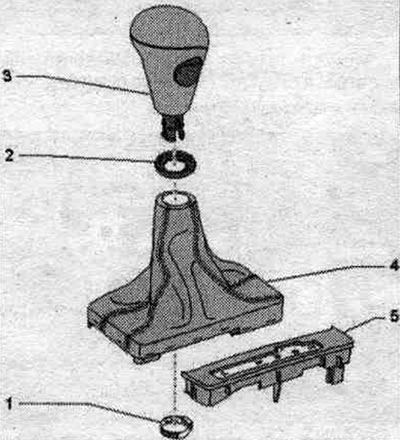

Дзяржальня селектара АКП, панэль індыкацыі становішча селектара АКП "Y26"
1. Хамут: для мацавання дзяржальні на селектары АКП; замяніць.
2. Дэкаратыўная разетка.
3. Дзяржальня селектара.
4. Абшэўка селектара.
5. Панэль індыкацыі становішча селектара КП "Y26".
Зняцце

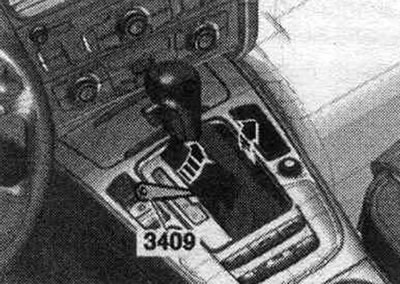

Пацягнуць за клавішу стаяначнага тормазу, каб уключыць эл. механ. стаяначны тормаз. Пераключыць селектар у становішча "N". Дзяржальня селектара АКП здымаецца разам з абшэўкай селектара. Асцярожна адціснуць збоку абшэўку рычага селектара з дапамогай кліну "3409" "стрэлкі" і загарнуць яе ўверх.

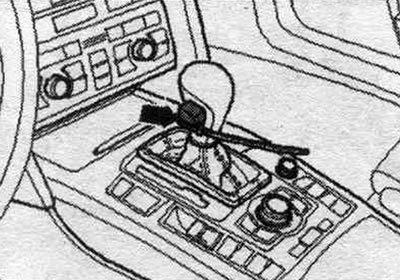

Забяспечыць кабельным злучальнікам блакавальную кнопку ў вылучаным становішчы "Стрэлка", як паказана на малюнку.
Накласці абшэўку рычага КП "1" на верх рычага селектара пераключэння перадач "2". Адлучыць хамут "стрэлка" і зняць дзяржальню селектара разам з абшэўкай селектара, не націскаючы на блакавальную кнопку.
Мантаж

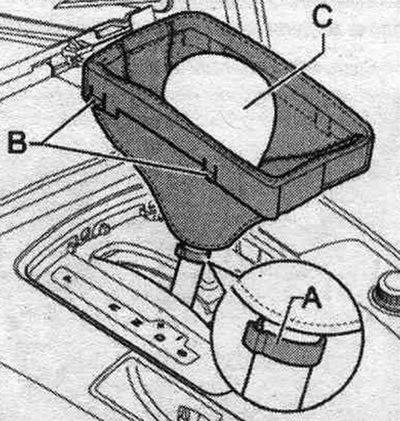

Для ўсталёўкі дзяржальні селектара АКП блакавальную кнопку неабходна выняць да ўпора і зафіксаваць пры дапамозе кабельнай сцяжкі "стрэлка" ці мант. прынады, які пастаўляецца разам з новай дзяржальняй. Калі па недаглядзе блакавальная кнопка не была зафіксаваная/то яе нельга здабываць з дзяржальні селектара АКП з дапамогай мех. дапаможнай прылады. Прыставіць пісталет для сціснутага паветра знізу да дзяржальні і выдушыць блакавальную кнопку сціснутым паветрам.
Насадзіць новы хамут "стрэлка" на дзяржальню селектара. Дзяржальню селектара АКП цалкам насадзіць на селектар - блакавальная кнопка звернутая да кіроўцы.. Пры гэтым дзяржальня павінна ўвайсці ў кальцавую пазу селектара АКП. Прыбраць кабельную сцяжку ці мант. прынада, пры гэтым прывад блакавальнай кнопкі ўваходзіць у вертыкальную пазу селектара. Пры неабходнасці варта ўціснуць блакавальную кнопку ў дзяржальню селектара. Для праверкі працы механізму кнопкі перавесці селектар у становішча "R" і "S". Калі селектар не атрымоўваецца перавесці ў паказаныя становішчы, дзяржальню неабходна зняць яшчэ раз. Замацаваць дзяржальню селектара АКП "2" хамутом "стрэлка" на селектары АКП, для гэтага выкарыстоўваць абцугі для шлангавых хамутоў "VAG 1275". Замацаваць рамку-трымальнік абшэўкі селектара АКП "1" на цэнтральнай кансолі.
Аддзяленне абшэўкі селектара АКП ад дзяржальні селектара
Зняць дзяржальню рычага АКП. Спружынныя язычкі "1" дзяржальні селектара звязаць кабельнай сцяжкай "3", як паказана на малюнку. Зрушыць утулку "2" абшэўкі селектара праз фіксатары спружынных язычкоў "стрэлка". Выдаліць кабельную сцяжку і зняць утулку з абшэўкай з селектара.
Усталёўка ў зваротным парадку, даўжэйшы бок рамкі абшэўкі селектара АКП звернутая ў бок кіроўцы. Устанавіць дзяржальню рычага АКП.
