Дыягнастычны раздым

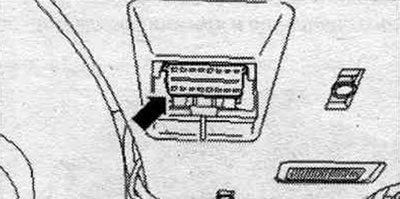

Знаходзіцца ў прасторы для ног з боку кіроўцы. Перад правядзеннем рамонтных прац на КП варта сапраўды высветліць чыннік няспраўнасці пры дапамозе дыягнастычнага тэстара ў рэжыме Кіраваны пошук няспраўнасцяў, самодіагностікі і Вымяральная тэхніка.
Mechatronik для КП з падвойным счапленнем "J743", клапаны, датчыкі і датчык колькасці абаротаў ўваходнага вала КП

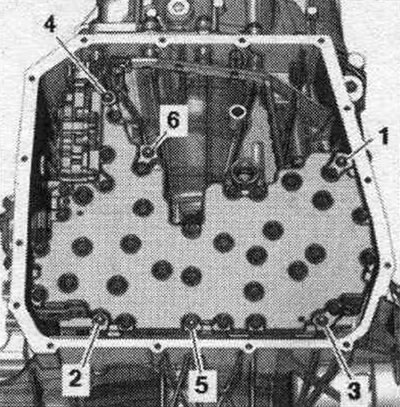

Прыкруцяць унізе на корпусе КП і зачынены алейным паддонам скрынкі. Ён аб'ядноўвае гідраўлічны і электронны блокі кіравання, датчыкі, а таксама выканаўчыя элементы ў пэўную адзіную сіст.. Усе элементы правяраюцца з дапамогай самодіагностікі.
Аглядныя звесткі пра перамыкач перадач, датчык тэмпературы Mechatronik

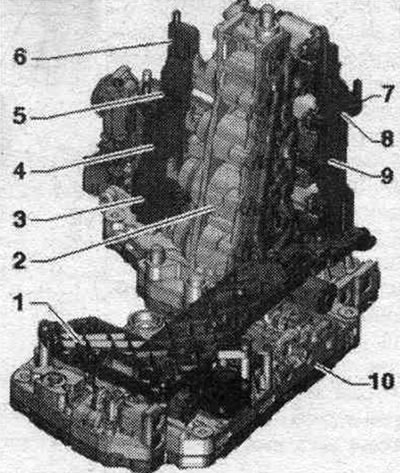

1. Друкаваная плата 1.
2. Модуль клапанаў гідрапрывада відэльцы.
3. Датчык хуткасці 1 клапанаў гідрапрывада відэльцы "G487" клапанаў гідрапрывада відэльцы 2-R.
4. Датчык хуткасці 2 клапанаў гідрапрывада відэльцы "G488" клапанаў гідрапрывада відэльцы 1-3.
5. Датчык хуткасці 3 клапанаў гідрапрывада відэльцы "G489" клапанаў гідрапрывада відэльцы 7-5.
6. Датчык хуткасці 4 клапанаў гідрапрывада відэльцы "G490" клапанаў гідрапрывада відэльцы 4-6.
7. Датчык тэмпературы счаплення "G509".
8. Датчыка 3 частоты кручэння ўваходнага вала КП "G641" частоты кручэння ўваходнага вала КП.
9. Друкаваная плата 2.
10. Электрагідраўлічны блок кіравання.
Штэкерныя раздымы і модулі датчыкаў Mechatronik

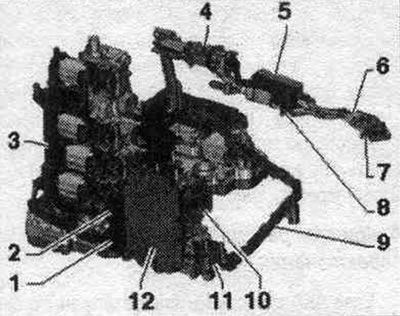

1. Блок кіравання КП да друкаванай платы 1.
2. Блок кіравання КП да друкаванай платы 2.
3. Друкаваная плата 2.
4. Сэнсарны модуль да джгута правадоў.
5. Датчык прыступкі "G676".
6. Друкаваная плата 3 у сэнсарным модулі.
7. Датчык 1 частаты кручэння ўваходнага вала КП "G632".
8. Датчык 2 частаты кручэння ўваходнага вала КП "G612".
9. Паляць правадоў з кабельным каналам.
10. Блок кіравання КП да джгута правадоў а/м.
11. Блок кіравання КП да сэнсарнага модулю.
12. Блок кіравання КП.

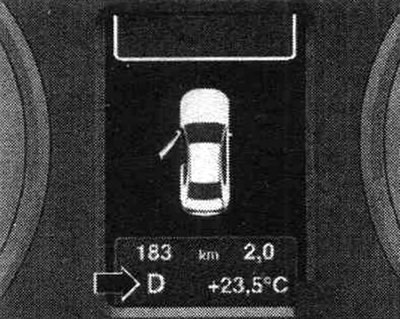

Індыкатар становішча селектара АКПП "Y6"
Індыкатар становішча селектара АКП "Y6" інтэграваны ў камбінацыю прыбораў. Пры няспраўнасці індыкатара становішча селектара АКП неабходна змяняць камбінацыю прыбораў.
Блок кіравання датчыкаў селектара KП "J587"

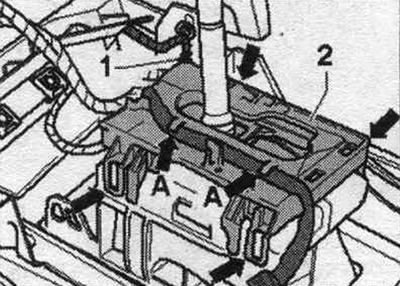

Блок кіравання датчыкаў селектара КП "J587" "паз. 2" прымацаваны да функцыянальнага блока механізму пераключэння "стрэлкі".
Электрамагніт блакаванні селектара "N110"

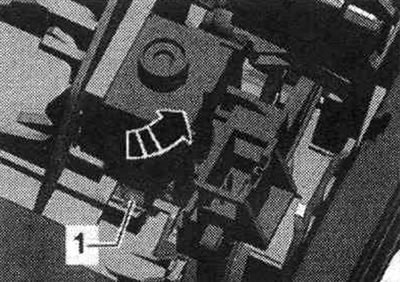

Магніт блакавання селектара АКПП "N110" "Паз. 1" зафіксаваны заціскамі на механізме пераключэння перадач.
Выключальнік становішча Р селектара "F305"

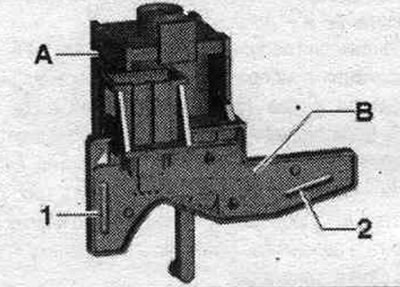

Месца ўсталёўкі: які складаецца з 2 герконаў "1" і "2" выключальнік становішча Р селектара "F305" усталяваны на плаце "У" магніта блакавання селектара АКПП "N110" "паз. А". Выключальнік становішча Р селектара "F305" можна замяніць толькі разам з электрамагнітам блакавання селектара АКП "N110". У залежнасці ад канструкцыі розныя выкананні і месцы ўсталёўкі.

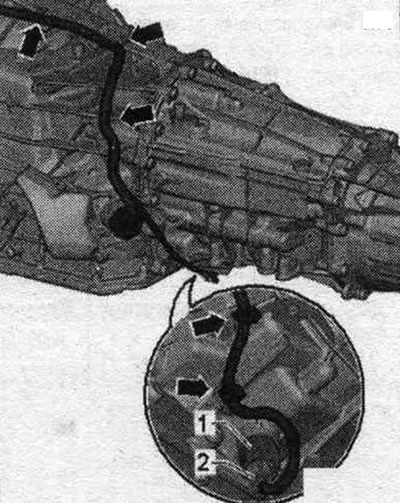

Датчык тэмпературы алею 2 "G754"
Пры вызначаных варыянтах рухавікоў на 7-КП са здвоеным счапленнем 0В5 (S tronic) усталёўваецца доп. датчык Тэмпературы алею 2 "G754" для кантролю тэмпературы алею зубчастай перадачы (алей (MTF). Месца ўсталёўкі: датчык тэмпературы алею 2 "G754" прыкруцяць у вобласці алей. паддона на КП. У залежнасці ад канструкцыі розныя выкананні і месцы ўсталёўкі.
Панэль індыкацыі становішча селектара КП "Y26"

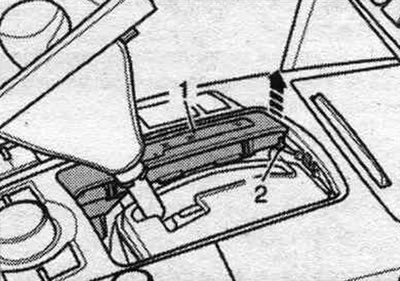

"Паз. 1" зафіксаваная заціскамі ў цэнтральнай кансолі.

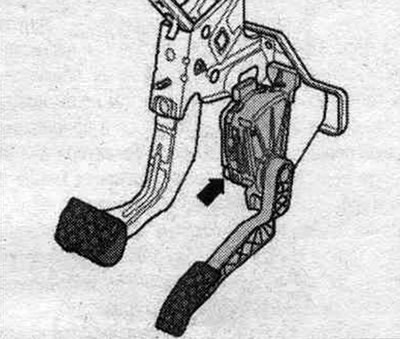

Выключальнік Kickdown "F8"
У блоку кіравання рухавіка захоўваецца вызначанае значэнне датчыка становішча педалі газу "G79" і датчыка 2 становішчы педалі газу "G185". Месца ўстаноўкі: датчыкі становішча педалі газу інтэграваныя ў модуль педалі газу "стрэлка". Пры няспраўнасці аднаго датчыка становішча педалі газу неабходна замяніць модуль педалі газу.
