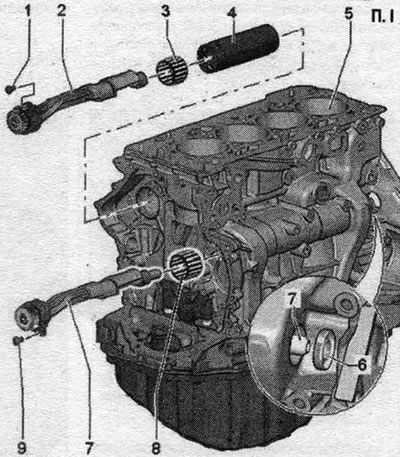

1. Болт: замяніць, 9 Н·м.
2. Балансірны вал: бок выпуску; неабходна замяніць пасля зняцця; вышмараваць апору алеем.
3. Абойма ігольчастага падшыпніка: дазваляецца ўсталёўваць абоймы толькі аднаго колеру.
4. Трубка балансірнага вала.
5. Блок цыліндраў.
6. Абшэўкавае ўшчыльненне балансірнага вала з боку впускных клапанаў.
7. Балансірны вал: бок упускаючы; неабходна замяніць пасля зняцця; вышмараваць апору алеем.
8. Абойма ігольчастага падшыпніка: на баку выпускных клапанаў; дазваляецца ўсталёўваць абоймы толькі аднаго колеры.
9. Болт: замяніць, 9 Н·м.

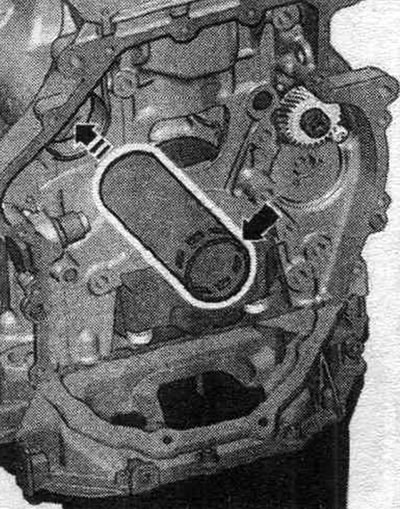

Трубка балансірнага вала мант. становішча
Адтуліны "стрэлка" павінны быць накіраваны ў бок ланцуга.
Зняцце і ўстаноўка балансірнага вала з боку впускных клапанаў

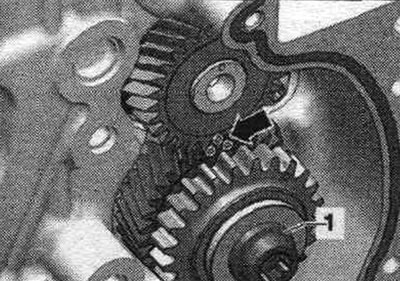

Зняць зубчасты рамень помпы сістэ. астуджэнні. Зняць верхняе вечка ланцуга прывада. Зняць ніжняе вечка ланцужнога прывада. Зняць ланцужны прывад распредвалов. Зняць ланцуг прывада балансірных валаў. Зняць зорачку прамежкавага вала "1".

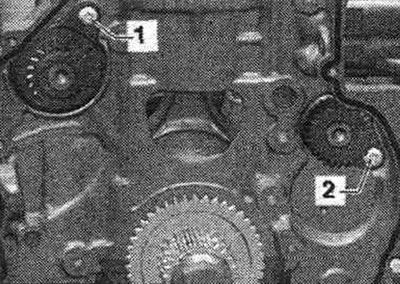

Выкруціць ніт "2" балансірнага вала са боку впускных клапанаў і зняць балансірны вал.
Ўстаноўка

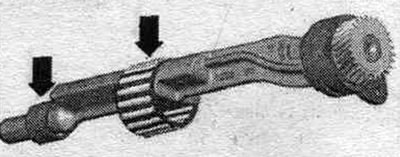

Вышмараваць апоры балансірнага вала "стрэлкі" алеем.

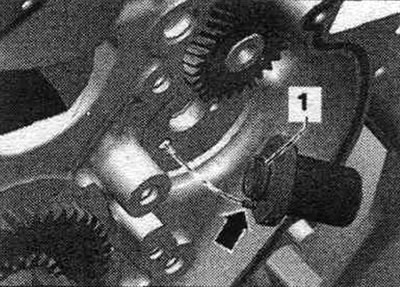

Устанавіць балансірны вал на баку впускных клапанаў і зацягнуць ніт "2". Замяніць і вышмараваць алеем ушчыльн. кольца "1". Вышмараваць апорны палец алеем і ўставіць, усталявальны штыфт "стрэлка" апорнага пальца павінен быць устаўлены ў адтуліну блока цыліндраў. Прамежкавую шасцярню неабходна замяніць. Інакш не адрэгулюецца зазор профіля зубцоў, што прывядзе да пашкоджання рухавіка. Новая прамежкавая шасцярня пакрыта лакам, які неўзабаве сатрэцца, і бакавы зазор зуб'яў аўтаматычна адрэгулюецца.

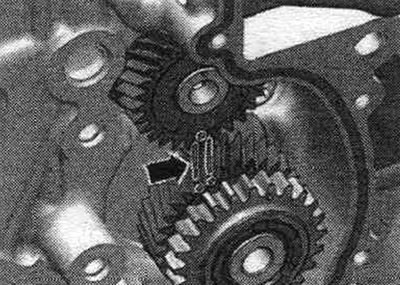

На бакавыя паверхні зуб'яў прамежкавай шасцярні вырабіць каляровыя пазнакі "стрэлка". Уставіць прамежкавую шасцярню так, каб пазнакі на балансірным вале размясціліся паміж пазнакамі на зуб'ях шасцярні.
Зацягнуць ніт мацавання прамежкавай шасцярні "1". Праверыць пазнакі на прамежкавай шасцярні і балансірным вале "стрэлка". Ўстаноўка ў зваротным парадку. Устанавіць ланцуг прывада балансірных валаў. Устанавіць ланцуг распредвалов. Усталяваць ніжняе вечка ланцужнога прывада. Усталяваць верхнюю крышку ланцуга прывада. Усталяваць нацягвальнік для паліклінавага рамяня. Усталяваць поликлиновой рамень. Замяніць абшэўкавае ўшчыльненне балансірнага вала са боку впускных клапанаў. Усталяваць зубчасты рамень помпы сістэ. астуджэнні.
Замена манжэтнага ўшчыльнення балансірнага вала з боку впускных клапанаў

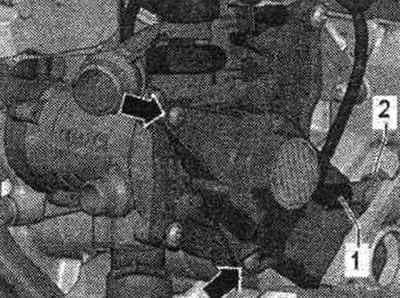

Зняць зубчасты рамень помпы сістэ. астуджэнні. Для збору вынікаючага алею падкласці пад датчык ціску алею рыззё. Адкруціць датчык ціску алею, узровень 3 "F447" "2" з дапамогай шарнірнага ключа на 24 "Т40175".

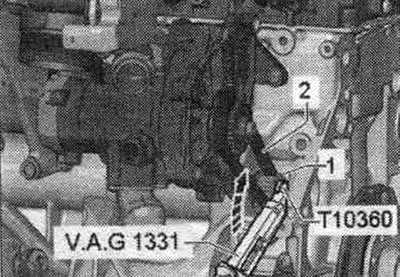

Зняць шасцярню прывада "1".

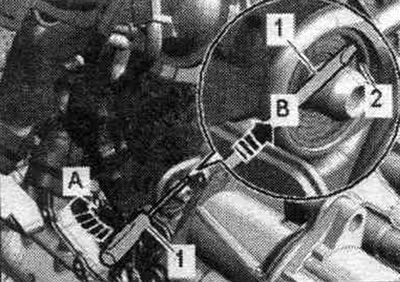

Уціснуць адвёртку "1" у вобласці "2" пракладкі вала "стрэлка Ў". Адціснуць пракладку "стрэлка А". Ачысціць працоўныя і ўшчыльн. паверхні.

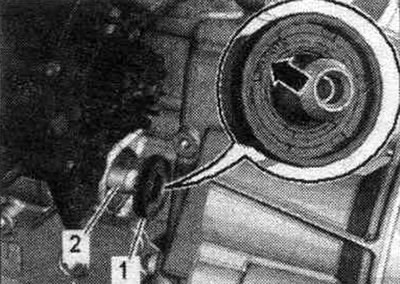

Вышмараваць ушчыльнялую паверхню балансірнага вала "2" трансмісійным алеем. Насадзіць пракладку "1" на балансірны вал. Подпіс "Вонкавы бок" (ці "Outside") "стрэлка" павінна чытацца звонку.

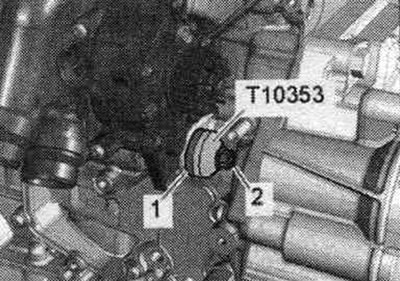

Ніт прывадны шасцярні мае левае разьбярства. Усталяваць апраўку "Т10353/1" на ўшчыльненне вала "1" і запрасаваць да ўпора нітам "2" у блок цыліндраў, пры гэтым ушчыльненне вала не перакошваць.
Усталяваць зубчасты рамень помпы сістэ. астуджэнні. Заліць ОЖ.
Зняцце і ўстаноўка балансірнага вала з боку выпускных клапанаў

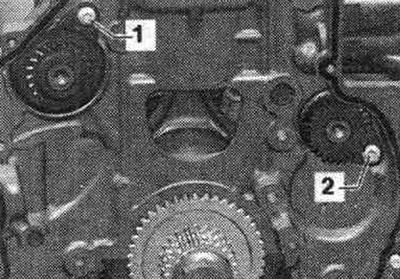

Зняць верхняе вечка ланцуга прывада. Зняць ніжняе вечка ланцужнога прывада. Зняць ланцужны прывад распредвалов. Зняць ланцуг прывада балансірных валаў. Выкруціць ніт "1" балансірнага вала са боку выпускных клапанаў і зняць балансірны вал.
Ўстаноўка

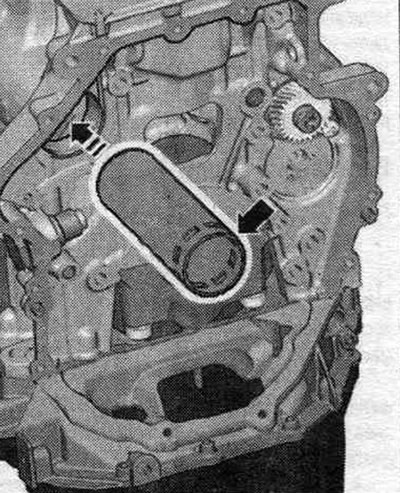

Праверыць становішча трубы балансірнага вала, адтуліны "стрэлка" павінны быць накіраваны ў бок ланцуга.

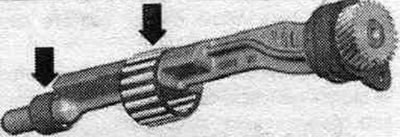

Вышмараваць апоры балансірнага вала "стрэлкі" алеем.
Устанавіць балансірны вал з боку выпускных клапанаў. Перад зацяжкай ніта "1" пераканацца, што балансірны вал шчыльна прылягае да картэра рухавіка. Пры не шчыльным прыляганні балансірнага вала трубка балансірнага вала падлягае замене. Ўстаноўка ў зваротным парадку. Устанавіць ланцуг прывада балансірных валаў. Устанавіць ланцуг распредвалов. Усталяваць ніжняе вечка ланцужнога прывада. Усталяваць верхнюю крышку ланцуга прывада. Усталяваць нацягвальнік для паліклінавага рамяня. Усталяваць поликлиновой рамень.
