Блок цыліндраў з боку раменнага шківа — навясное абсталяванне (Audi A4 B8)

Змест: Момант і паслядоў, зацяжкі… ↓ Ход паліклінавага рамяня ↓ Зняцце і ўстаноўка паліклінавага… ↓ Зняцце і ўстаноўка нацягвальніка… ↓ Зняцце і ўстаноўка трымальніка дад.… ↓

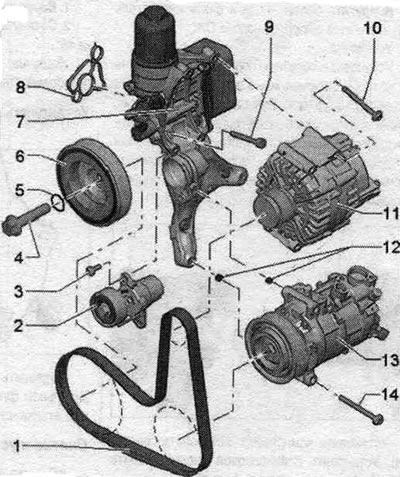

1. Поліклінавы рамень: праверка на адсутнасць зносу, не перагінаць: пры ўстаноўцы сачыць за правільным становішчам на шківах. Для зваротнай усталёўкі поликлинового рамяня перад яго здыманнем адзначыць кірунак кручэння мелам або фламастэрам.
2. Нацягвальнік паліклінавага рамяня: для разгрузкі паліклінавага рамяня адвесці пры дапамозе ключа; зафіксаваць пры дапамозе стопарнага штыфта "Т10060 А".
3. Ніт: 8 Н·м і давярнуць на 45°.
4. Ніт: замяніць, вышмараваць алеем ушчыльн. кольца; 150 Н·м і давярнуць на 90°; пры паслабленні і зацяжцы выкарыстоўваць упор "Т10355". Для таго каб не рэгуляваць фазы ГРМ, не пракручваць коленвал пры знятым ніце.
5. Ушчыльн. кольца: не з'яўляецца запчасткай, у аб'ёме пастаўкі ніта.
6. Дэмпфер крутильных ваганняў: са шківам поликлинового рамяня, каб не змяняць фазы ГРМ, пры знятым дэмпферы не пракручваць коленвал са становішча "ВМТ".
7. Трымальнік дад. агрэгатаў: з алейным фільтрам і алейным радыятарам.
8. Пракладка: замяніць.
9/10. Ніт.
11. Генератар.
12. Установачная ўтулка кампрэсара.
13. Кампрэсар: магістралі холадагенту не адкручваць/адлучаць.
14. Болт.

Момант і паслядоў, зацяжкі кранштэйна навясных агрэгатаў

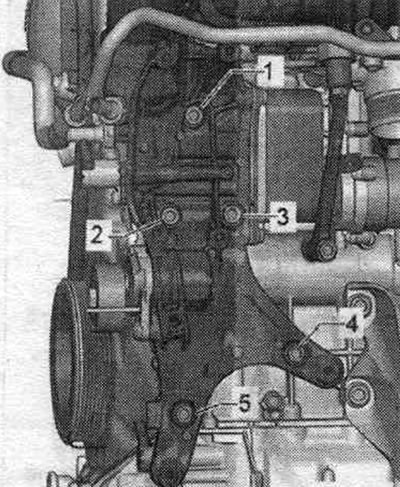

Устанавіць трымальнік доп. агрэгатаў і ўкруціць спачатку ніт "4", Зацягнуць ніты ў паслядоў. "1...5" у 3 этапы наступным чынам.

1. Высілкам рукі зацягнуць балты. 2. Зацягнуць балты момантам 20 Н·м. 3. Дакруціць балты на 90°.

Ход паліклінавага рамяня

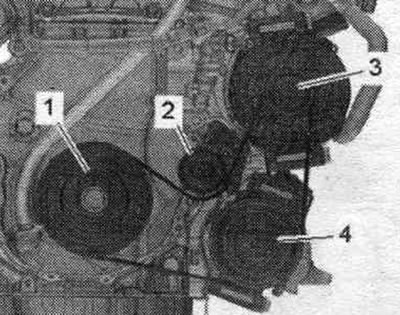

1. Дэмпфер крутильных ваганняў 2. Нацягвальнік поликлинового рамяня 3. Генератар 4. Кампрэсар кандыцыянера

Зняцце і ўстаноўка паліклінавага рамяня

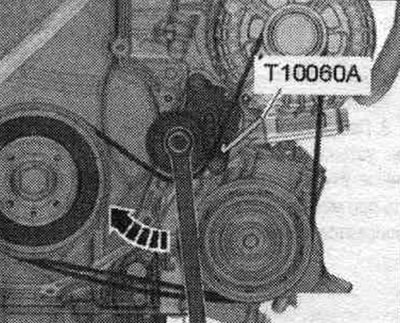

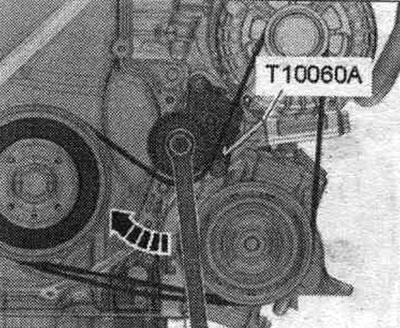

Перад здыманнем поликлинового рамяня пазначыць кірунак руху мелам або фламастэрам для наступнай усталёўкі. Для паслаблення поликлинового рамяня павярнуць нацягвальнік у "кірунку стрэлкі". Зафіксаваць нацягвальнік пры дапамозе стопарнага штыфта "Т10060 А". Зняць поліклінавай рамень.

Ўстаноўка

Ўстаноўка ў зваротным парадку. Перад усталёўкай поликлинового рамяня неабходна ўсталяваць генератар і кампрэсар. Усталяваць поликлиновой рамень, як паказана на малюнку. Правярнуць нацяжную прыладу ў "кірунку стрэлкі" і выняць фіксатар "Т10060 А". Прыслабіць нацягвальнік. Праверыць правільнасць усталёўкі поликлинового рамяня. Запусціць рухавік і праверыць правільнасць ходу паліклінавага рамяня.

Зняцце і ўстаноўка нацягвальніка паліклінавага рамяня

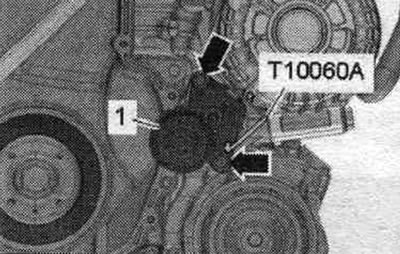

Зняць поликлиновой рамень з нацягвальніка. Адкруціць ніты "стрэлкі" і зняць нацягвальнік "1" паліклінавага рамяня з трымальніка доп. агрэгатаў.

Ўстаноўка ў зваротным парадку. Усталяваць поликлиновой рамень.

Зняцце і ўстаноўка трымальніка дад. агрэгатаў

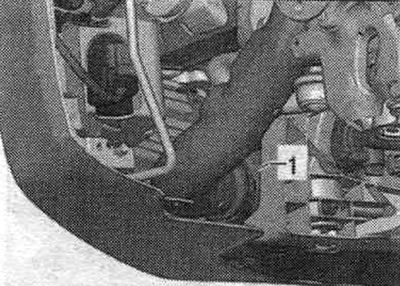

Для скіду залішняга ціску варта папярэдне накрыць вечка пашыраны. бачка рыззём і асцярожна яе адкрыць. Зліць ОЖ. Прыслабіць хамут "1" і адлучыць паветраны шланг.

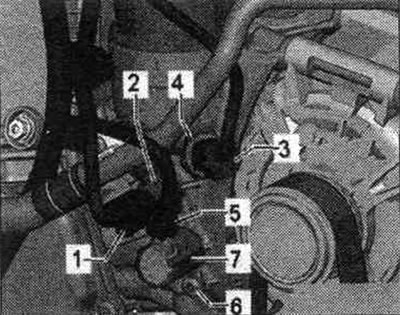

Падкласці рыззё пад трымальнік дапаможаць. агрэгатаў, каб сабраць вынікае алей. Адлучыць раздымы "1 і 3" ад датчыка ціску алею "Е22" і датчыка ціску алею для паніжанага ціску "Р378". Адлучыць раз'ём "5" ад кіраўніка клапана фарсунак для астуджэння поршняў "М522".

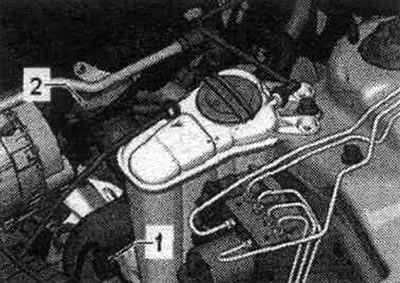

Адлучыць раз'ём "1" ад датчыка ціску наддува "031" і адкласці ў бок. Прыслабіць хамут "2" і зняць паветраны шланг.,

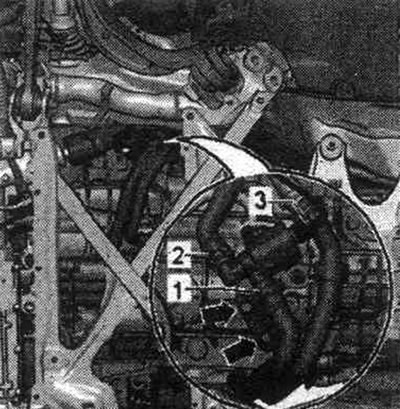

Адкруціць ніты "1" і "2" і разгарнуць перадпакой трубку ОЖ уверх. Зняць генератар.

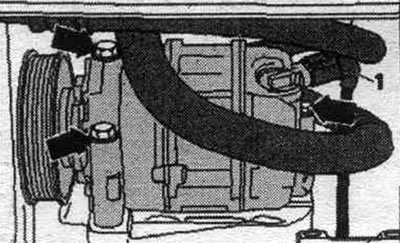

Раз'яднаць штэкернае злучэнне "1" электрамагнітнай муфты на кампрэсары. Выкруціць балты "стрэлкі" кампрэсара. Падвязаць зверху кампрэсар з падлучанымі шлангамі холадагенту да ланжэрана. Зняць алейны фільтр.

Выкруціць ніты "1...5" і зняць трымальнік доп. агрэгатаў з корпуса помпы ОЖ.

Ўстаноўка

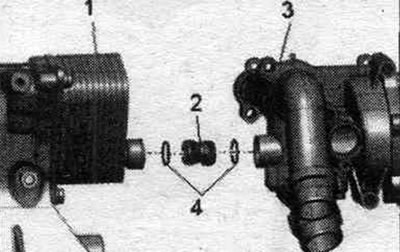

Ўстаноўка ў зваротным парадку. Замяніць балты, якія зацягваліся з даваротам. Замяніць пракладкі і ўшчыльн. кольцы круглага перасеку. Намачыць ушчыльн. кольцы круглага перасеку "4" канцэнтратам, канцэнтрат. Уставіць злучальны патрубак "2" у корпус "3" помпы ОЖ. Насунуць кранштэйны дапаможаць. агрэгатаў "1" на злучальны патрубак, уставіць ніты і зацягнуць.
