Апора агрэгатаў — зняцце і ўстаноўка (Audi A4 B8)

Змест: Апора агрэгатаў ↓ Зняцце і ўстаноўка левай падушкі… ↓ Зняцце і ўстаноўка правай падушкі… ↓

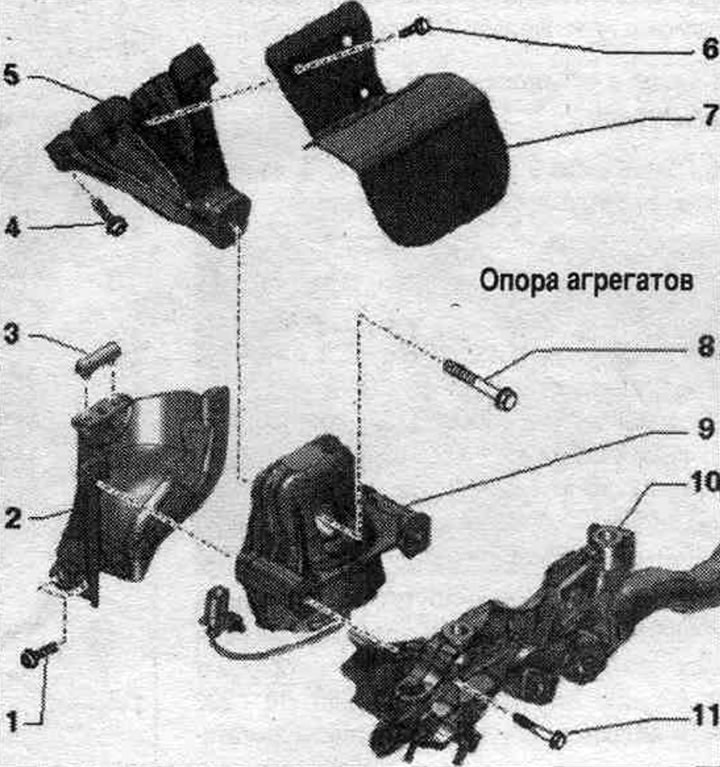

Апора агрэгатаў

1. Болт: 20 Нм.
2. Крапежны шчыток: для падушкі рухавіка: пры дэфектнай падушцы рухавіка замяніць крапежны шчыток; праверыць крапежны шчыток з супрацьлеглага боку, пры неабходнасці, замяніць.
3. Адбойнік: для падушкі рухавіка; асобна не пастаўляецца.
4. Болт: 40 Нм.
5. Апора рухавіка.
6. Ніт: 10 Нм.
7. Цеплаізаляцыя.
8. Болт: замяніць; 90 Нм + 90°.
9. Падушка рухавіка: з эл. магн. клапанам эл. гідр, апоры рухавіка; злева левы эл. магн. клапан эл. гідр, апоры рухавіка "N144", справа правы эл. магн. клапан эл. гідр. апоры рухавіка "N145"; замяняць парамі.
10. Падрамнік.
11. Болт: 55 Нм.

Зняцце і ўстаноўка левай падушкі рухавіка

Указанне: Каб пазбегнуць паўторнага рамонту пры наяўнасці няспраўнай падушкі рухавіка дзейнічаць у наступным парадку. Замяніць дэфектную падушку рухавіка і адпаведны крапежны шчыток. Замяніць таксама падушку рухавіка з процілеглага боку, праверыць які адпавядае крапежны шчыток, пры неабходнасці, замяніць. Пры ўсталёўцы ўсе кабельныя сцяжкі варта размясціць на ранейшых месцах.

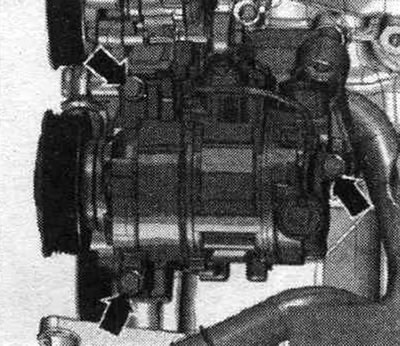

Зняць кампрэсар. Зняць левае пярэдняе кола. Зняць пярэдні левы падкрылак.

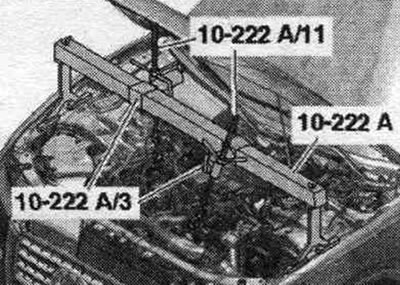

Замацаваць траверсу "10-222 А" з адаптарамі "10-222 А/3" на кузаве побач з верхнімі апорамі амартызатараў (правай і левай), як намалявана на малюнку. Замацаваць хадавыя шрубы "10-222 А/11" на вушах для падвескі рухавіка. Вырабіць папярэдняе нацяжэнне пры дапамозе хадавых шруб.

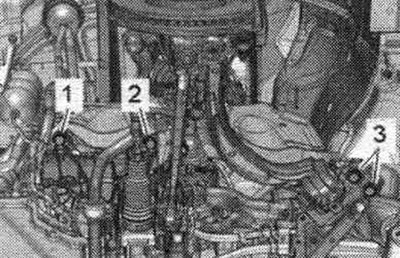

Адкруціць левы ніт "2" падрамніка.

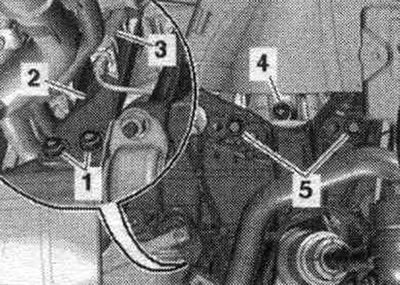

Вызваліць і адлучыць штэкерны раз'ём "3" эл. магн. клапана левай эл. гідр, апоры рухавіка "N144". Адкруціць ніты "1, 4, 5" левай падушкі рухавіка. Адкласці ў бок крапежную пласціну "2" левай падушкі рухавіка.

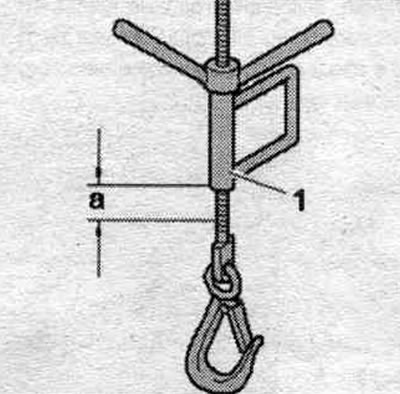

Прыпадняць рухавік левым хадавым вінтом "10-222 А/11" "поз.1" на памер "а". Памер "а" = 25 мм. Зняць левую падушку рухавіка.

Усталяваць

Ўстаноўка ў зваротным парадку. Варта замяніць ніты, якія зацягваюцца з кутом дацяжкі. Зацягнуць балты падрамніка. Усталяваць кампрэсар. Устанавіць шумаізаляцыю і падкрылкі колавых арак. Усталяваць пярэдняе кола.

Зняцце і ўстаноўка правай падушкі рухавіка

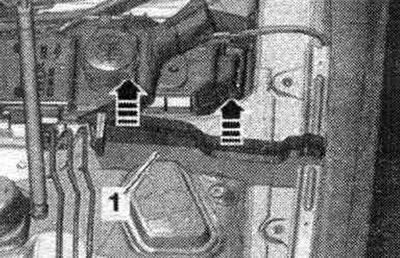

Зняць злева і справа элементы "1" з пенапласту па кірунку ўверх "стрэлкі".

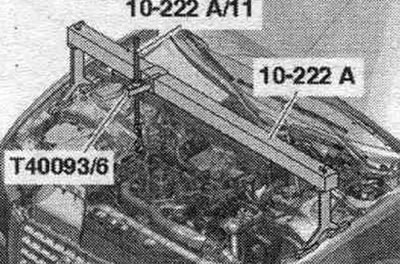

Замацаваць траверсу "10-222 А" з адаптарамі "Т40093/6" на кузаве побач з верхнімі апорамі амартызатараў (правай і левай), як намалявана на малюнку. Замацаваць хадавую шрубу "10-222 А/11" на правым вуху для падвескі рухавіка. Злёгку падцягнуць рухавік на хадавым шрубе.

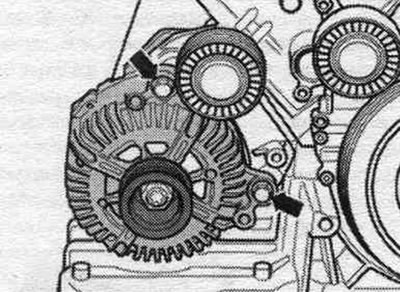

Зняцце генератара. Зняць пярэдні правы падкрылак.

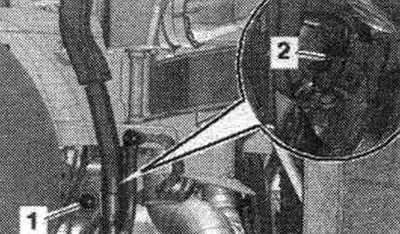

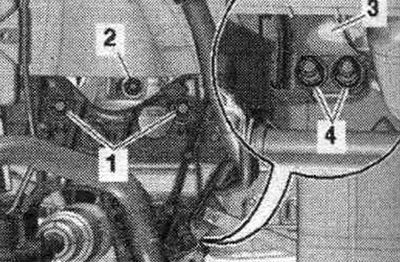

Выняць з кранштэйна штэкерны раз'ём "2" эл. магн. клапана правай эл. гідр, апоры рухавіка "N145" і адлучыць раз'ём. Адкруціць гайку "1" і зняць кранштэйны джгута праводкі з падрамніка.
