Сістэма электр. рэгул, дэмпфіравання

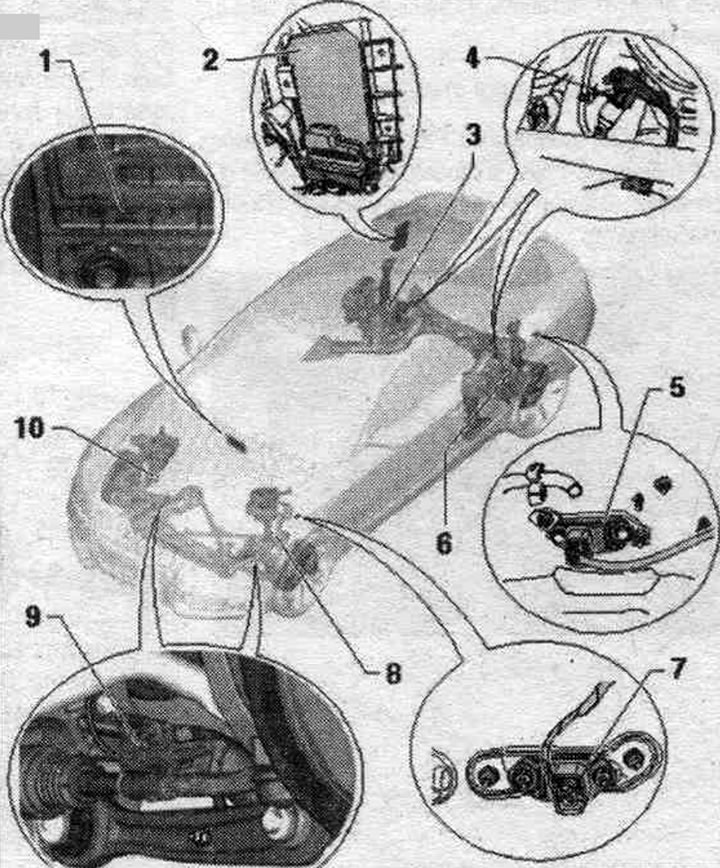

1. Модуль пераключэння Charisma "Е592": месца ўсталёўкі: модуль пераключэння Charisma "592", усталяваны ў перадпакоі панэлі.
2. Блок кіравання сіст. электр. рэгул, дэмпфіравання "J250"; месца ўстаноўкі: блок кіравання сіст. электр. рэгул, дэмпфавання "J250" знаходзіцца ззаду ў правай бакавой ашалёўцы багажніка; пры замене блока кіравання сіст. электр. рэгул, дэмпфіраванні "J250" неабходна зноўку адаптаваць стандартнае становішча падвескі; калі на а/м з асістэнтам руху па паласе зноўку адаптуецца становішча рэгулявання, варта правесці паўторную каліброўку блока кіравання асістэнта руху па паласе "J759".
3. Амартызатар з клапанам рэгулявання задн. правага амартызатара "N339".
4. Датчык дор. прасвету зад. левы "G76" і датчык дор. прасвету зад. правы "G77"; пры зняцці і ўстаноўцы задн. левага датчыка дор. прасвету G76 і задн. правага датчыка дор. прасвету "G77" ці здыманні цяг на а/м з сістэмай электр. рэгул, дэмпфавання варта нанова адаптаваць стандартнае становішча падвескі; калі на а/м з асістэнтам руху па паласе зноўку адаптуецца становішча рэгулявання, варта правесці паўторную каліброўку блока кіравання асістэнта руху па паласе "J759"; у а/м з аўтам. карэктарам фар выканаць базавую ўстаноўку фар.
5. Датчык паскарэння а / м, зад. "G343".
6. Амартызатар з клапанам рэгулявання задн. левага амартызатара "N338".
7. Датчык паскарэння а/м пярэдні левы "G341" і датчык паскарэння а/м пярэдні правы "G342".
8. Амартызатар з клапанам рэгулявання пярэдняга левага амартызатара "N336".
9. Датчык дор. прасвету пярэдні левы "G78" і датчык дор. прасвету пярэдні правы "G289"; пры зняцці і ўстаноўцы пярэдняга левага датчыка дор. прасвету "G78" і пярэдняга правага датчыка дор. прасвету "G289" ці здыманні цяг на а/м з сістэмай электр. рэгул, дэмпфавання варта нанова адаптаваць стандартнае становішча падвескі; калі на а/м з асістэнтам руху па паласе зноўку адаптуецца становішча рэгулявання, варта правесці паўторную каліброўку блока кіравання асістэнта руху па паласе "J759"; а/м з аўтам. карэктарам фар выканаць базавую ўстаноўку фар.
10. Амартызатар з клапанам рэгулявання пярэдняга правага амартызатара "N337".
Зняцце і ўстаноўка блока кіравання сістэ. электр. рэгул, дэмпфіравання "J250"

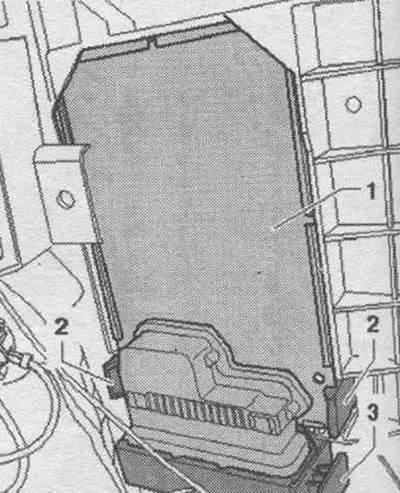

Блок кіравання сістэ. электр. рэгул, дэмпфавання J250 знаходзіцца ззаду ў правай бакавой ашалёўцы багажніка. Выключыць усе электрычныя спажыўцы. Выняць ключ з замка запальвання. Зняць вечка правага аддзялення багажніка. Разблакаваць і адлучыць штэкерны раз'ём "3". Адціснуць заціск "2" у бок і зняць блок кіравання сістэ. электр. рэгул, дэмпфіравання "J250" "1".
Ўстаноўка
Ўстаноўка ў зваротным парадку. Правесці новую адаптацыю блока кіравання сістэ. электр. рэгул, дэмпфіравання "J250".
Зняцце і ўстаноўка датчыка паскарэння а/м пярэдняга левага "G341" і правага "G342"

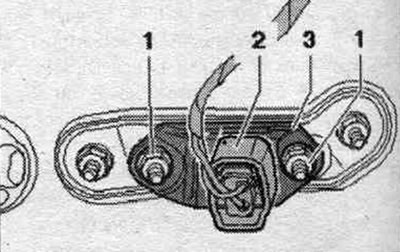

Зняць кола. Зняць пярэдні падкрылак. Разблакаваць і адлучыць штэкерны раз'ём "2". Адкруціць гайкі "1" і зняць датчык "3".
Ўстаноўка
Ўстаноўка ў зваротным парадку. Пры ўсталёўцы ўлічваць мант. становішча датчыка. Устанавіць датчык, як на малюнку. Зацягнуць гайкі "1" момантам 5 Нм.
Зняцце і ўстаноўка задн. датчыка паскарэння а/м "G343"

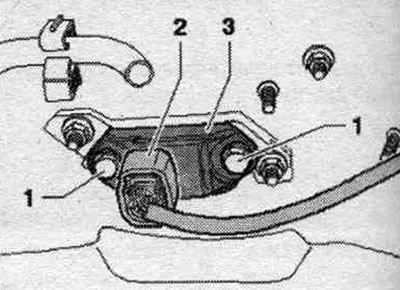

Зняць кола. Зняць зад. левы падкрылак. Разблакаваць і адлучыць штэкерны раз'ём "2". Вывярнуць балты "1" і зняць датчык "3".
Ўстаноўка
Ўстаноўка ў зваротным парадку. Пры ўсталёўцы ўлічваць мант. становішча датчыка. Устанавіць датчык, як на малюнку. Зацягнуць балты "1" момантам 5 Нм.
