Рухавікі 2.0 TFSI
1. Дэталі ўстаноўкі интеркулера пазначаны на ілюстрацыі.

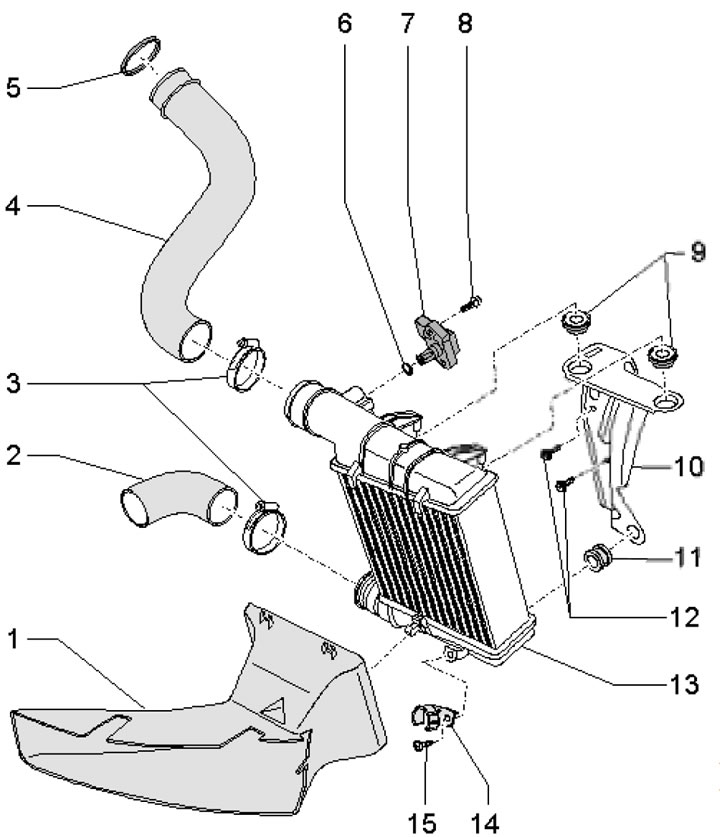

6.1. Дэталі ўстаноўкі интеркулера1. Паветравод абдзіманне інтэркулера; 2. Паветраны шланг да турбакампрэсара; 3. Хамуты, 5.5 Нм; 4. Паветраны шланг да впускнога трубаправода; 5. Пракладка; 6. Ушчыльняльнае кольца (толькі на левым інтэркулеры), падлягае замене; 7. Датчык ціску наддува (толькі на левым інтэркулеры); 8. Болт (толькі на левым інтэркулеры), 5 Нм; 9. Апоры; 10. Кранштэйны интеркулера; 11. Гумовая пракладка; 12. Ніты мацавання апоры, 22 Нм; 13. Інтэркулер; 14. Кранштэйны ліній холадагенту; 15. Болт, 15 Нм
2. На мадэлях з аўтаномным/дадатковым абагравальнікам вывярніце балты (стрэлкі на ілюстрацыі 5.4 Кіраўніка 2) яго выпускны трубы з гукаізаляцыйнага экрана.
3. Вызваліце фіксатары (1 і 2 на ілюстрацыі 5.5 Главы 2) і зніміце пярэднюю гукаізаляцыю. Пры наяўнасці задняй гукаізаляцыі вызваліце фіксатары (3) і зніміце яе.
4. Зніміце накладку пярэдняга бампера (гл. Главу 11) і абедзве фары (гл. Главу 12).
5. Зніміце паветраводы абодвух інтэркулераў (гл. ілюстрацыю 17.2 Главы 2).
6. Раз'яднайце раздым (3 на ілюстрацыі) датчыка ціску наддува і вызваліце лінію холадагенту (4) з кранштэйна, не адлучаючы яе. Прыслабце хамуты (1 і 2), адлучыце шлангі і зніміце интеркулер, уцягнуўшы яго ўверх.
6.6. Зняцце інтэркулера
7. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў.
Рухавікі 1.8 л
8. Дэталі ўстаноўкі интеркулера пазначаны на ілюстрацыі 6.1.
9. Прывядзіце трымальнік замка капота ў сэрвіснае становішча (гл. Главу 2).
10. Прыслабце хамуты (1 і 2 на ілюстрацыі 6.6) і адлучыце шлангі. Адлучыце ад кранштэйна лінію холадагенту (4), раз'яднайце раздым (3) датчыка ціску наддува/датчыка IAT і зніміце интеркулер рухам уверх.
11. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў.
4-цылідравыя дызельны рухавікі
12. Дэталі ўстаноўкі интеркулера пазначаны на ілюстрацыі.

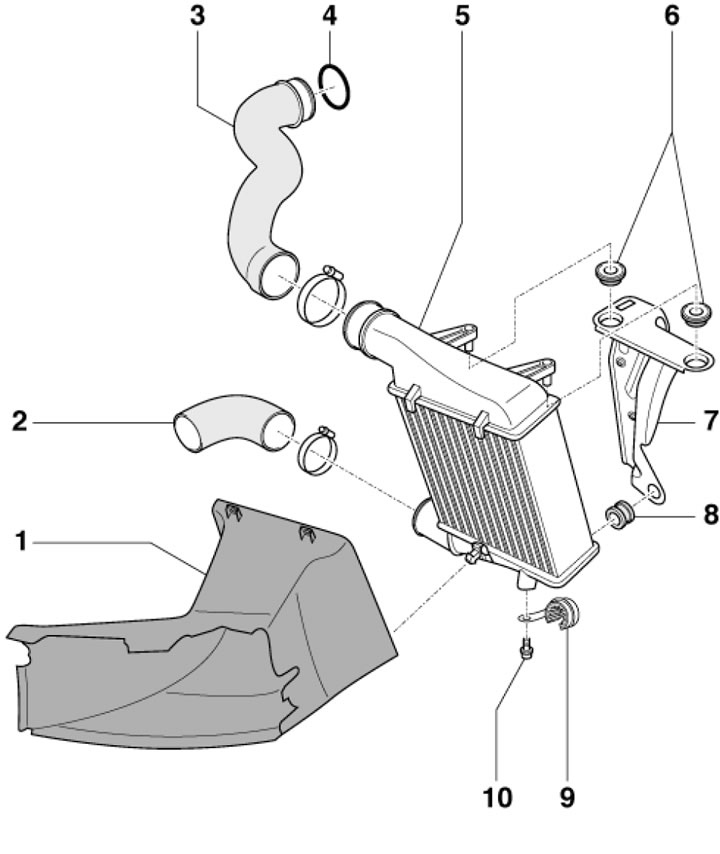

6.12. Дэталі ўстаноўкі интеркулера мадэляў SOHC (DOHC - аналагічна)1. Паветравод абдзіманне інтэркулера; 2. Паветраны шланг да трымальніка замка капота; 3. Паветраны шланг да паветранай трубкі; 4. Ушчыльняльнае кольца; 5. Інтэркулер; 6. Апоры; 7. Кранштэйны интеркулера; 8. Гумовая пракладка; 9. Кранштэйны ліній холадагенту; 10. Болт, 10 Нм
13. Зняцце і ўстаноўка интеркулера вырабляюцца па аналогіі з бензінавымі мадэлямі (гл. Вышэй).
