Ужыванне: Сістэма усталёўваецца толькі на дызельныя рухавікі.
Інфармацыя
1. Сістэма складаецца з клапана РВГ, кіраўніка клапана і набору розных злучальных вакуумных шлангаў.
2. Клапан РВГ усталяваны на фланцы впускного калектара і злучаны яшчэ адным фланцавым злучэннем з выпускным калектарам з дапамогай полугибкой трубкі.
Замена кампанентаў

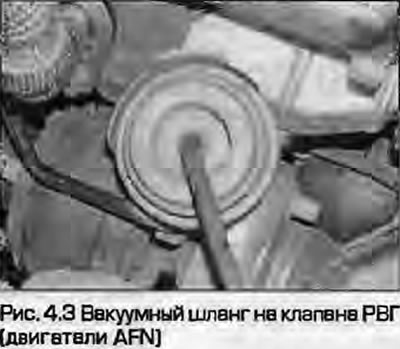

3. Адлучыце вакуумны шланг ад штуцэра на клапане РВГ (мал. 4.3).

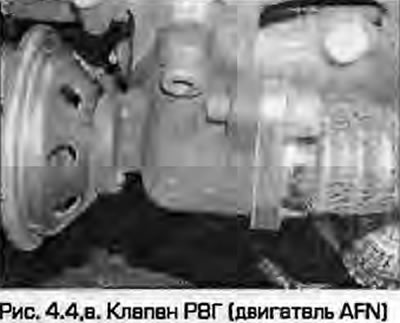

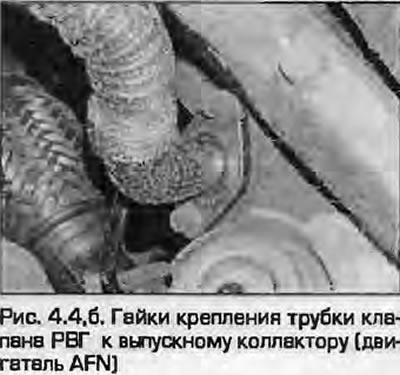

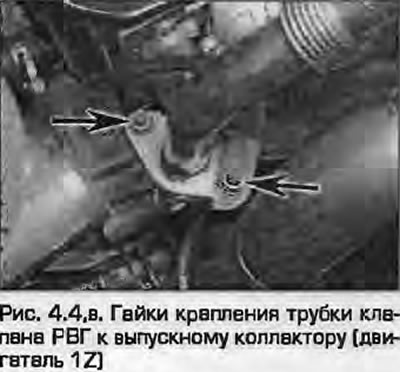

4. Адкруціце гайкі і ніты і адлучыце паўгнуткую злучальную трубку ад фланца клапана са боку выпускнога калектара. Трубка далучана да впускнога калектара двума гайкамі, да клапана РВГ - двума нітамі (мал. 4.4, а-у). Зніміце пракладкі.
 |  |

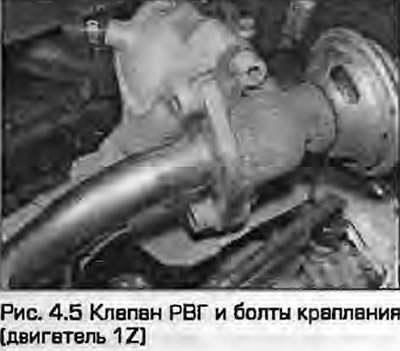

5. Адкруціце балты мацавання клапана да фланца ўпускнога калектара і зніміце клапан (мал. 4.5). Зніміце пракладку.
6. Устаноўка-зваротная працэдура. Усталёўвайце новыя пракладкі і новыя самафіксуюцца гайкі.
