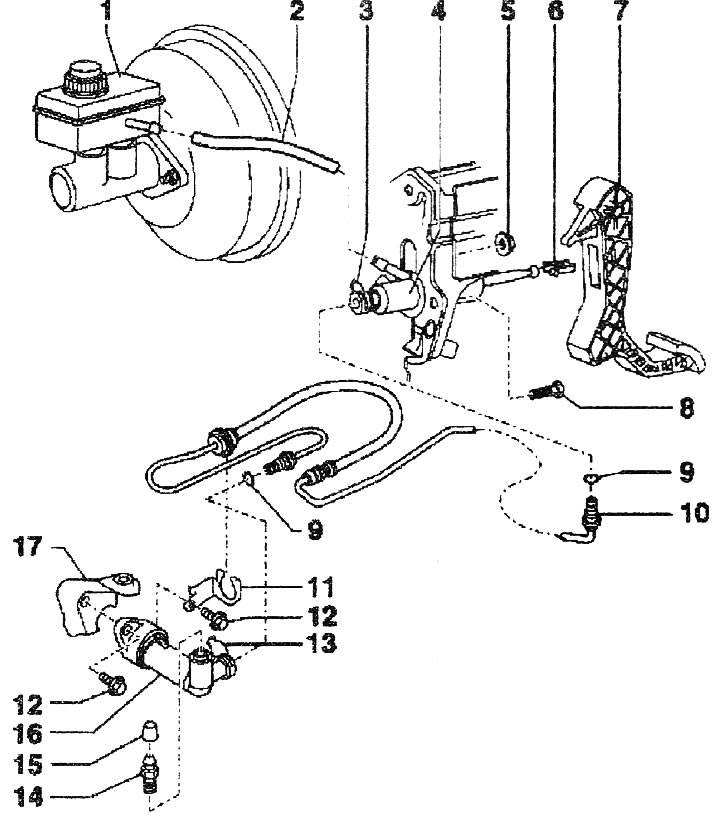

Хидравлична задвижваща система на съединителя:
1. Резервоар за спирачна течност
2. Маркуч
3. Скоба за премахване на основната линия;
4. Главен цилиндър
5. Гайка, 28 Nm. Самозаключващ се, винаги подлежащ на смяна
6. Улавяне. Сменяйте само със свален главен цилиндър
7. Педал на съединителя
8. Болт 28 Nm 2 бр
9. Шайба, поставете връзката на тръбопровода, монтирайте със спирачна течност
10. Тръбопровод и маркуч, изключете от главния цилиндър
11. Скобата е фиксирана към тялото
12. Болт, 23 Nm
13. Скоба, за да премахнете линията, издърпайте скобата навън, докато спре
14. Вентил за обезвъздушаване, обезвъздушете съединителя
15. Капачка
16. Работен цилиндър, след монтажа регулирайте механизма за превключване на предавките

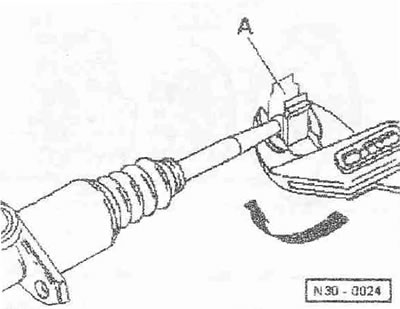

Повдигнете закопчалката "A" по посока на стрелката

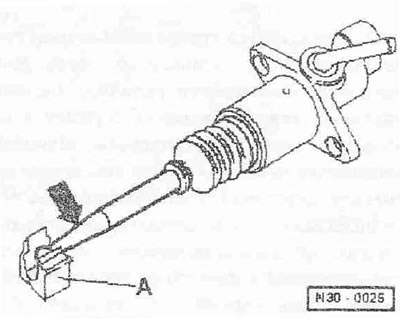

Натиснете задвижващия прът/главния цилиндър в ключалката "A" "по посока на стрелката"
