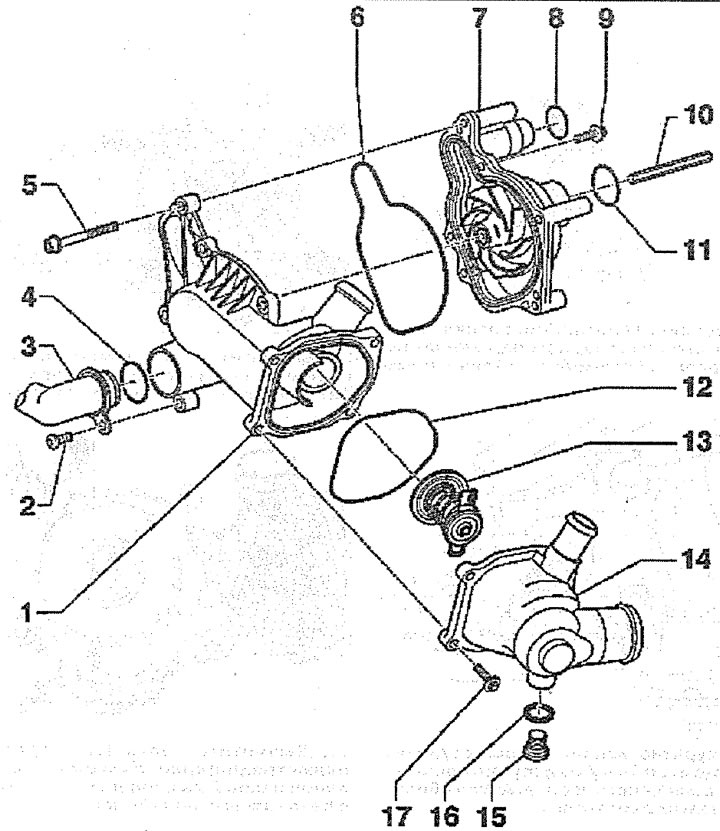

3.0. Водна помпа. Бензинови автомобили:
1 - корпус на водна помпа
2 - болт. Момент на затягане - 10 Nm
3 - тръбопровод за подаване на охлаждаща течност
4 - уплътнителен пръстен. Да се подменя след всеки демонтаж
5 - болт за закрепване на корпуса на водната помпа. Момент на затягане - 10 Nm
6 - уплътнение. Да се подменя след всеки демонтаж
7 - водна помпа
8 - уплътнителен пръстен. Да се подменя след всеки демонтаж
9 - болт за закрепване на водната помпа. Момент на затягане - 10 Nm
10 - вал на маслената помпа
11 - уплътнителен пръстен. Да се подменя след всеки демонтаж
12 - уплътнение. Да се подменя след всеки демонтаж
13 - термостат
14 - корпус на термостата
15 - щепсел за източване. Момент на затягане - 25 Nm
16 - уплътнение. Да се подменя след всеки демонтаж
17 - болт за закрепване на корпуса на термостата. Момент на затягане - 10 Nm

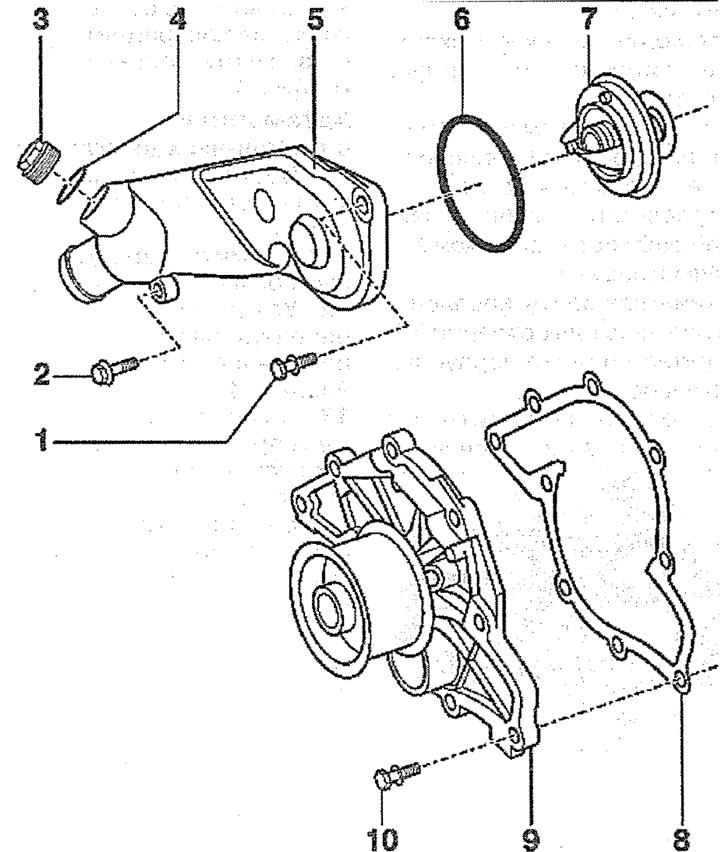

3.0a. Водна помпа. Дизелови превозни средства:
1 - монтажен болт на термостата. Момент на затягане - 10 Nm
2 - болт за закрепване на корпуса на термостата. Момент на затягане - 10 Nm
3 - винтова тапа. Момент на затягане - 25 Nm
4 - уплътнение. Да се подменя след всеки демонтаж
5 - корпус на термостата
6 - уплътнителен пръстен. Да се подменя след всеки демонтаж
7 - термостат
8 - уплътнение. Да се подменя след всеки демонтаж
9 - водна помпа
10 - монтажен болт на водната помпа. Момент на затягане - 10 Nm
