Модул за превключване на волана. колоната се състои от контактен пръстен, сензор за ъгъл на завиване "G85" и превключватели на волана. колона (пътепоказатели, чистачки на предното стъкло, система за темпомат) и използвана електроника за управление. колони "J527".

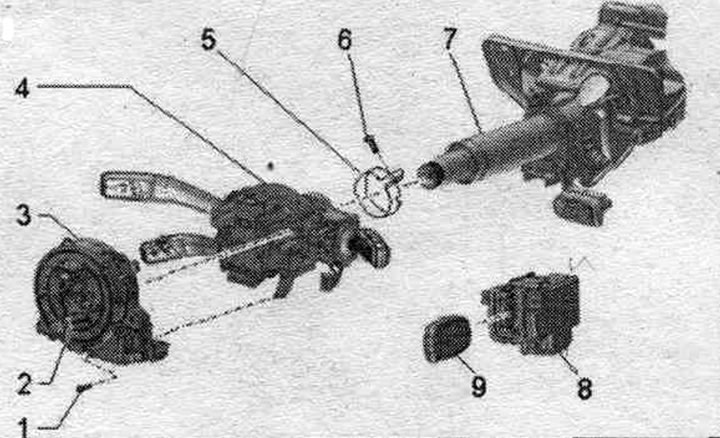

Блок на превключвателя на кормилната колона, електронен превключвател за запалване
1. Болт: 0,5 Нм.
2. Защита по време на транспортиране.
3. Използвана електроника за управление. колони J527: с пружина на въздушна възглавница и възвратен пръстен с плъзгащ се пръстен "F138", сензор за ъгъл на завиване на волана "G85". Опасност от повреда на възвратния пръстен. Забранено е въртенето на възвратния пръстен с контактния пръстен, когато е разглобен.
4. Монтаж: с превключвател на мигачите "E2", превключвател на чистачките на предното стъкло с интервално включване "E22": при автомобили със система за темпомат (GRA) с превключвател за GRA "E45".
5. Задържащ пръстен.
6. Болт: 4 Нм.
7. Кормилна колона.
8. Достъп и превключвател за стартиране на двигателя "E415".
9. Ключ за запалване.

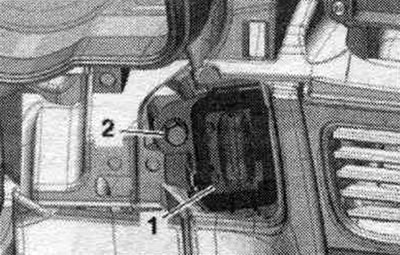

Въртящ момент на затягане на превключвателя за достъп и стартиране на двигателя "E415"
Затегнете болт "2" на превключвателя за достъп и стартиране на двигателя "E415" "поз. 1" с въртящ момент на затягане от 3 Nm.
Демонтиране и монтиране на модула на превключвателя на кормилната колона

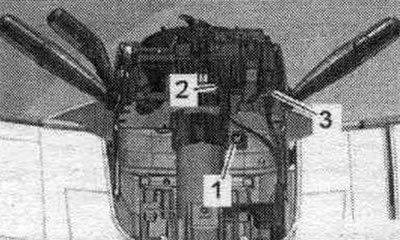

Настройте волана възможно най-назад и надолу, като използвате пълната му площ за това. положение на волана. колона. Свали Airbag води.. Облекчаване на волана. Оттегли се разкъсва кожата рул. високоговорители. Развийте болт "1". Разкачете щепселната връзка "2". Преди да разкачите щепселната връзка "3", механикът трябва да е освободен от статично електричество; например, докосване на ключалката на вратата. Разкачете щепселната връзка "3".

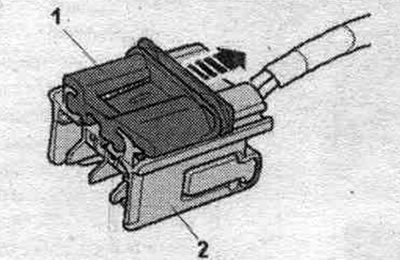

За да направите това, натиснете предпазния ключ "1" по "посока на стрелката", докато щепселната връзка "2" се освободи. Внимателно свалете блока на превключвателя на волана. колони.
Монтаж в обратен ред. Монтирайте капаците на волана. високоговорители. Монтирайте волана. Инсталиране на драйвер за въздушни възглавници.
Демонтиране и монтаж на блока за управление на електрониката на кормилната колона "J527"

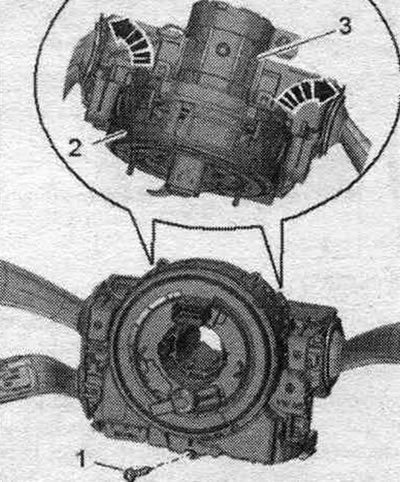

Употребяваната кормилна колона "J527" има вградена пружина за въздушна възглавница, възвратен пръстен с плъзгащ се пръстен "F138" и сензор за ъгъл на завиване "G85". При подмяна на употребявана кормилна колона, изберете "Guided Fault Find" в режим "Guided Fault Find". или функцията "Задвижвани функции" Подмяна на съответния използван. Демонтирането и монтажът на възвратния пръстен с плъзгащия пръстен трябва да се извършват в средно положение (колела в положение право напред). Настройте волана възможно най-назад и надолу, като използвате пълната му площ за това. положение на волана. колона. Свали Airbag води.. Облекчаване на волана. Оттегли се разкъсва кожата рул. колони. Развийте болт "1". Внимателно отключете ключалката "стрелка" и извадете пружината на въздушната възглавница и възвратния пръстен с контактния пръстен "F138" "поз. 2" от блока на превключвателя на волана. колона "3".

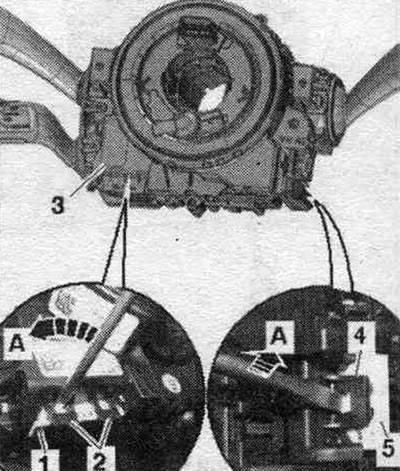

Отключете щепселните конектори на пружината на въздушната възглавница и регулиращия пръстен с плъзгащия пръстен "F138" "поз. 3", като поставите отвертка, както е показано на фигурата, върху ключалките "2" и "4" и внимателно отключете щепселните конектори "1" и "5" "по посока на стрелката A". Извадете пружината на въздушната възглавница и възвратния пръстен с плъзгащия пръстен "F138" от превключвателя. блок на превключвателя на волана. колони.
Монтаж в обратен ред. Уверете се, че всички заключващи механизми и конектори са здраво закрепени. Монтирайте капаците на волана. високоговорители. Монтирайте волана. Инсталирайте драйвера на въздушната възглавница. След смяна на възвратния пръстен с контактния пръстен е необходимо да конфигурирате сензора за ъгъла на завиване в режим на насочено откриване на неизправности. или подчинени функции.

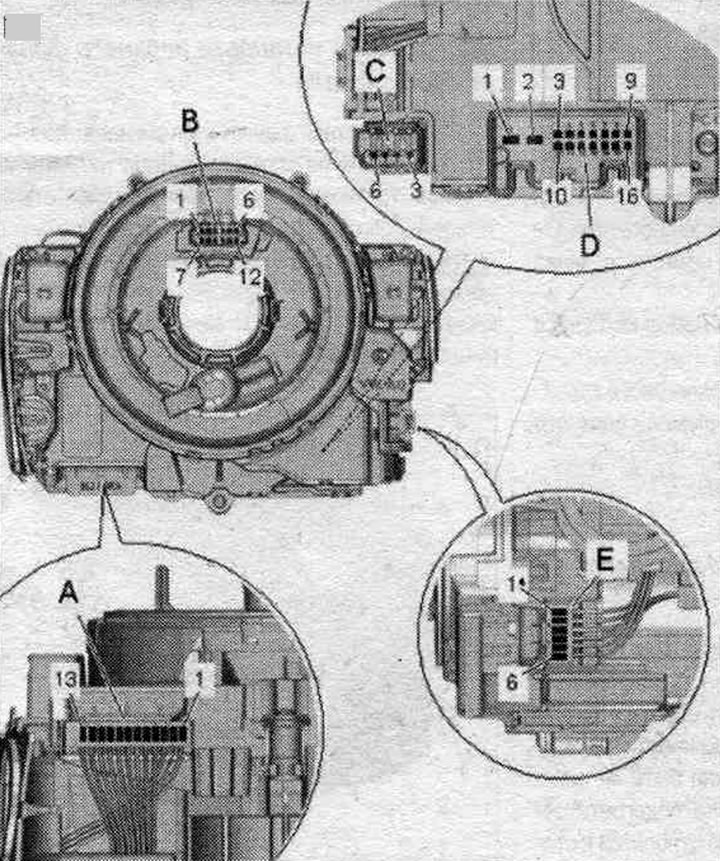

Местоположението на контактите на блока за управление на електрониката на кормилната колона "J527"
Използвана електроника за управление. колоната "J527" е част от цялата система. модул за превключване на волана. колона. Той получава сигналите си, например, от превключвателя на кормилната колона. Проверете използваната електроника на кормилната колона. високоговорителите "J527" в режим на насочено търсене не работят правилно.

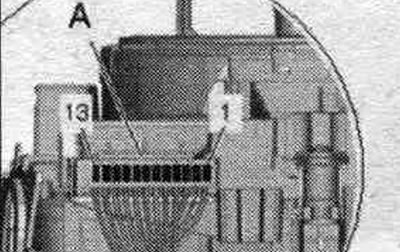

A. Конектор за превключвател на мигачите/GRA
1. Тежест на лоста GRA.
2. Комплект GRA.
3. ДОПЪЛНИТЕЛНО.
4. GRA Res (+)/Set (-).
5. Захранване (клема 15).
6. GRA заземяване/заземяване на пътепоказателите.
7. GRA изключен.
8. GRA Res/Soft.
9. Радио (AIA).
10. Светлинен сигнал.
11. Дълги светлини.
12. Превключвател на пътепоказателите.
13. Маса на превключвателя. индикатор за посока.

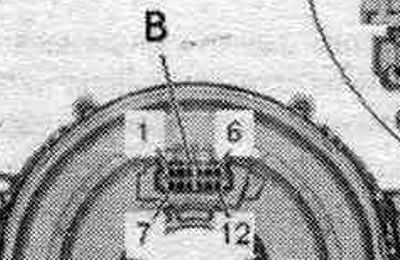

B. Касета с пружини/Въздушна възглавница/Многофункционален волан/Гнездо за клаксон
1. Маса.
2. Звуков сигнал.
3. Въздушна възглавница. 1 +.
4. Въздушна възглавница. 1 -.
5. Въздушна възглавница. 2 +.
6. Въздушна възглавница. 2 -.
7. Натиснете надолу.
8. Контакт 30.
9. LIN.
10. Натиснете нагоре.
11. Затъмняване (терминал 58).
12 Натиск. маса.

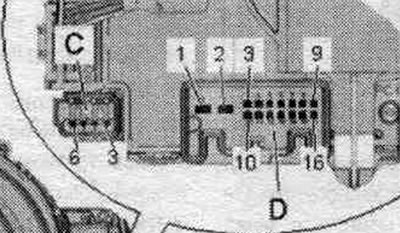

C. Щепсел на блока за управление на въздушните възглавници
3. Въздушна възглавница. 1 -.
4. Въздушна възглавница. 1 +.
5. Въздушна възглавница. 2 +.
6. Въздушна възглавница. 2 -.
D. Бордов електрически контакт
1/2. Не е замесен/а.
3. Захранване, клема 30.
4. CAN шина, екраниране на устройството.
5. GRA заключен, изключен.
6. Не е замесен/а.
7. Клавиш за радио/радио.
8. CAN-bus Comfort Low.
9. CAN-bus Comfort High.
10. Захранване, клема 31.
11. CAN-bus задвижване с висок сигнал.
12. Ниско ниво на CAN шината на устройството.
13. Сигнал от електронния ключ за запалване, клема 15.
14-16. Не е участвал.

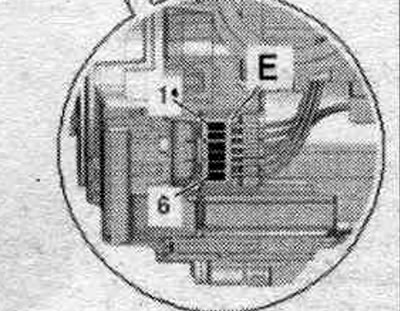

E. Конектор за чистачки на предното стъкло/FIS
1. Тегло на чистачката на предното стъкло.
2. Превключвател на чистачките на предното стъкло.
3. Измиване.
4. FIS сигнал.
5. Потенциометър за интервален режим.
6. Маса информация. система на водача (FIS).
Демонтиране и монтиране на превключвателите на мигачите "E2", круиз контрола GRA "E45" и прекъсващата чистачка "E22"
Демонтиране на блока на превключвателя на волана. високоговорители. Отстранете използваната електроника от волана. колона "J527". Свалете превключвателя на мигачите "E2", превключвателя на круиз контрола GRA "E45", превключвателя на прекъснатите чистачки "E22"
Монтаж в обратен ред. Инсталирайте използвана електроника за управление. колони "J527". Монтаж на разпределителната кутия на превключвателя на волана. колони.
Оттегляне и монтаж на ключ и правата за достъп и стартиране на двигателя "Е415"

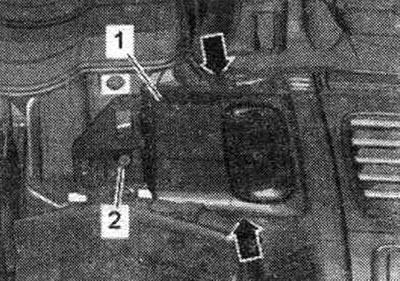

Четещата бобина на имобилайзера е фиксирана към системния превключвател. достъп и разрешение за стартиране на двигателя "E415" и не могат да бъдат заменени отделно. Ако четящата бобина е дефектна, системният превключвател трябва да бъде сменен. превключвател за достъп и стартиране на двигателя "E415". При подмяна на превключвателя за достъп и стартиране на двигателя не се изисква адаптация към имобилайзера. Ключалката в превключвателя за достъп и стартиране на двигателя не е механично кодирана. Следователно, след подмяна на превключвателя. достъпът и оторизираните ключове за стартиране на двигателя не е необходимо да се променят (старите ключове ще работят). Свалете предния капак. панел от страната на водача. Сваляне на капака на екрана на MMI интерфейса. Премахване на облицовката на слота на арматурното табло. Развийте болт "2" на клапан "1".

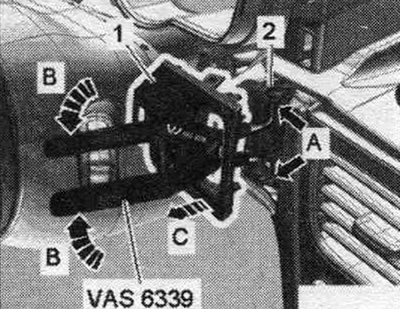

Поставете клещите за демонтиране на превключвателя за запалване VAS 6339 през капаците на дроселовата клапа. Поставете краищата на клещите за демонтиране на превключвателя за запалване VAS 6339 в отворите "стрелка A" на превключвателя за достъп и стартиране "E415" "2". Стиснете клещите VAS 6339 заедно със "стрелка B", което ще раздалечи краищата и ще освободи задържащите езичета на дроселовата клапа. Дръжте "VAS 6339" натиснат с едната ръка и издърпайте капака "1" (стрелка C) с другата. За да го отключите, използвайте клещите за демонтаж на ключа за запалване "VAS 6339" и издърпайте капака на ръка.

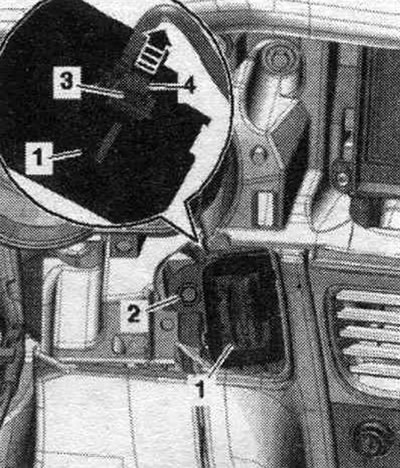

Развийте болт "2". Екстракт ключ и правата за достъп и санкционирани стартиране на двигателя "Е415" "пози. 1" движение напред към пространството за краката води, от органите на лентата. Изключете конектора "3", за това се измести бушон "4" нагоре "стрелка" и натиснете лостчето вътре.
Монтаж в обратен ред. Монтирайте облицовката на слота на арматурното табло. Монтирайте капака на екрана на MMI. При автомобили от САЩ монтирайте дясната странична щанга за защита от удар. Монтирайте предния облицовъчен панел. панели от страната на водача..

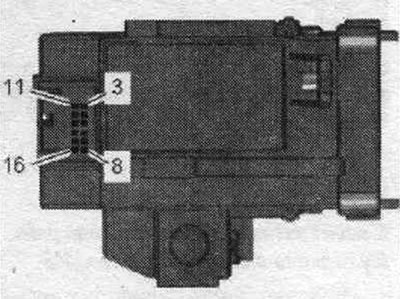

Определяне на контактите на превключвателя на системата санкционирования достъп и стартиране на двигателя "Е415"
Гнездо
3/4. Не е заето.
5. S-контакт.
6. Терминал 15.
7. LIN.
8. Терминал 30.
9-12. Няма работа.
13. ЧЕРВЕН2. клема 15.
14. ЧЕРВЕН, терминал 15.
15. Ключ за запалване и стартер +.
16. Терминал 31.
