Части на вътрешното огледало — подмяна на сензор (Audi A4 B8)

Съдържание: Схема на свързване за асистент за… ↓ Премахване и монтиране на сензора за… ↓ Премахване и монтиране на сензора за… ↓

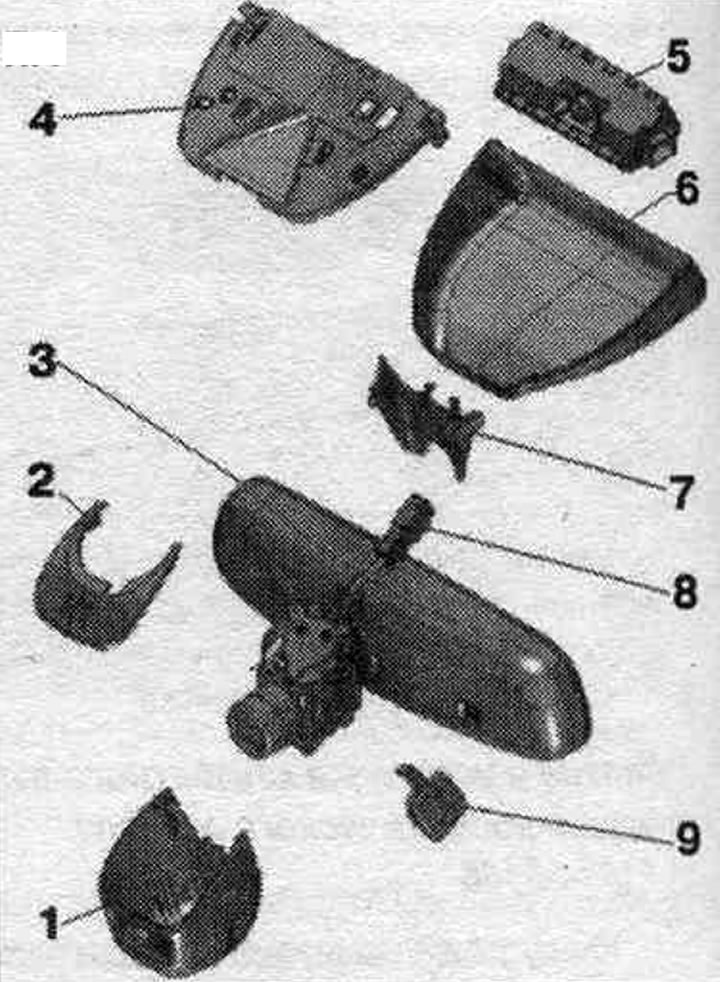

Схема на свързване за асистент за дълги светлини, сензор за влажност на въздуха и система за предупреждение за напускане на лентата на движение

1. Преден капак: употребяван корпус за асистент, дълги светлини "J844" със сензор за дъжд и светлина "G399".
2. Горен капак: използван асистент за дълги светлини "J844".
3. Вътрешно огледало за обратно виждане. тип: Конфигурация с използван асистент за дълги светлини "J844" със сензор за дъжд и светлина "G399"; използваният асистент за дълги светлини "J844" със сензор за дъжд и светлина "G399" е вграден във вътрешното огледало, в случай на неизправност не може да бъде заменен отделно.
4. Горен капак: използвана система за поддържане на лентата на движение "J759".
5. Използвана е система за поддържане на лентата на движение "J759".
6. Долна конфигурация: използвана система за поддържане на лентата на движение "J759".
7. Задна корица.
8. Централен щепселен конектор.
9. Сензор за влажност на въздуха "G355".

Премахване и монтиране на сензора за влажност на въздуха G355 - автомобили без асистент за дълги светлини

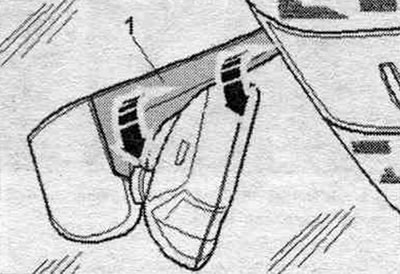

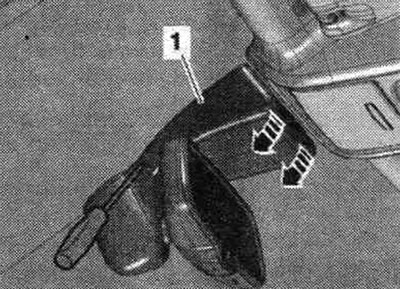

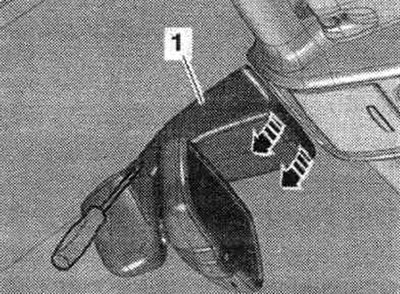

А/м с асистента на движение на лентата: Изключете накладку "1" от върха на база огледала "стрелките". Отвертка извадете накладку отдолу на база огледала и потеглям.

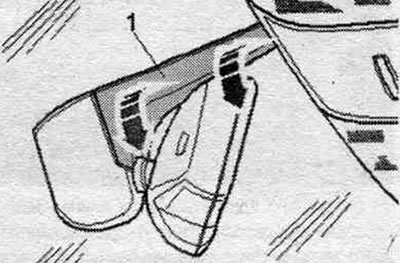

Автомобили без асистент за поддържане на лентата: Повдигнете лайстната "1" в горната част на петата на огледалото за обратно виждане. тип стрелка.

Всички

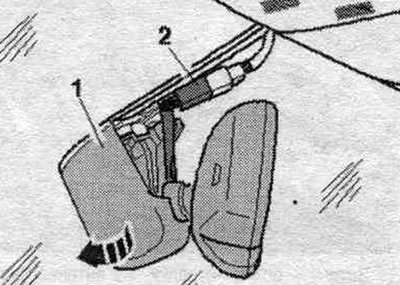

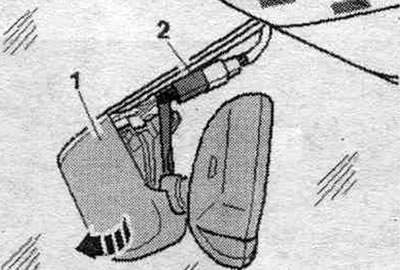

Извадете конектора от скобата. Разкачете щепселната връзка "2". Завъртете вътрешното огледало на скобата "1" обратно на часовниковата стрелка "стрелка", докато спре. Извадете вътрешното огледало от скобата.

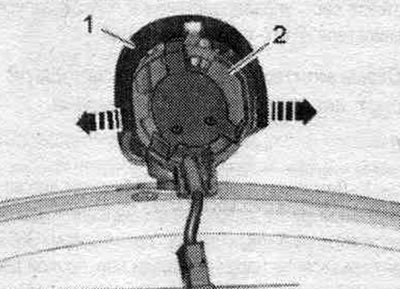

Леко разтегнете капака "1" от двете страни на "стрелката" и го свалете от държача "2" на вътрешното огледало.

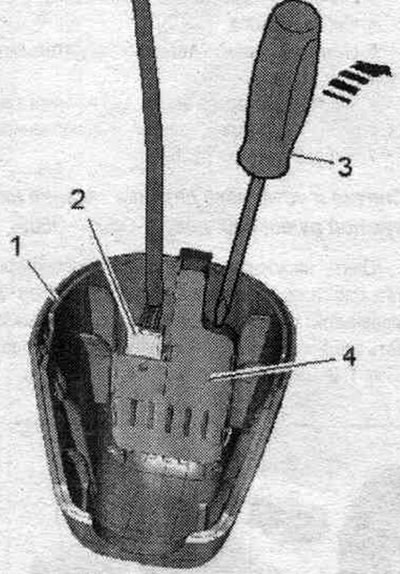

Разкачете щепселната връзка "2". С помощта на малка отвертка "3" внимателно натиснете сензора за влажност на въздуха "G355" "поз. 4" от капака "1" "стрелка" и едновременно с това го издърпайте нагоре.

Монтаж в обратен ред. Поставете сензора за влажност на въздуха "G355" прецизно в страничните водачи. Ако сензорът за влажност на въздуха "G355" не е монтиран правилно, капакът няма да може да бъде монтиран. Монтирайте вътрешното огледало.

Премахване и монтиране на сензора за влажност на въздуха G355 - автомобили с асистент за дълги светлини

Всички

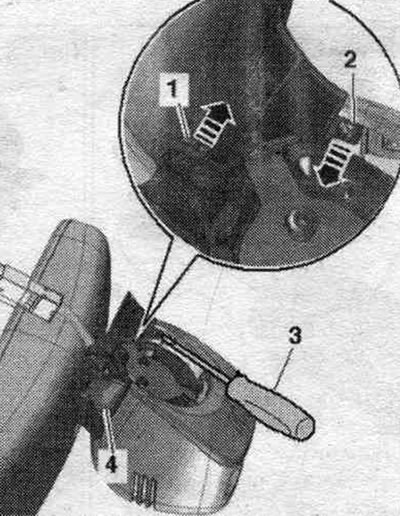

Отключете крепежните елементи "1" и "2" с отвертка "3". Свалете задния капак "4".

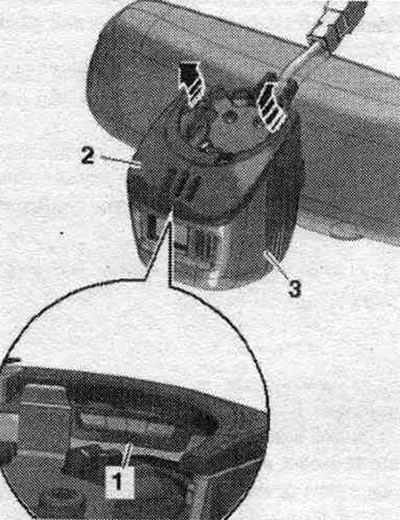

Отключете крепежните елементи "стрелка" и внимателно леко огънете горния капак "2" нагоре. Освободете крепежните елементи "1" на предния капак "3". Свалете горния капак.

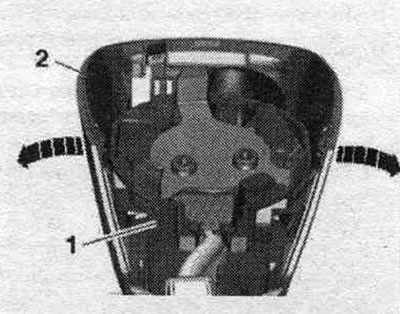

Освободете крепежните елементи "по посока на стрелката" и освободете предния капак "2" надолу от водачите на държача на вътрешното огледало "1".

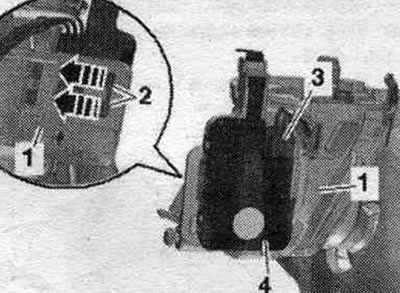

Отключване на закрепване "2" стрели - и се оттегли сензор за влажност на въздуха "G355" "пози. 4" с определяне на вътрешното огледало "1". Разедини штекерное съединение "3".
