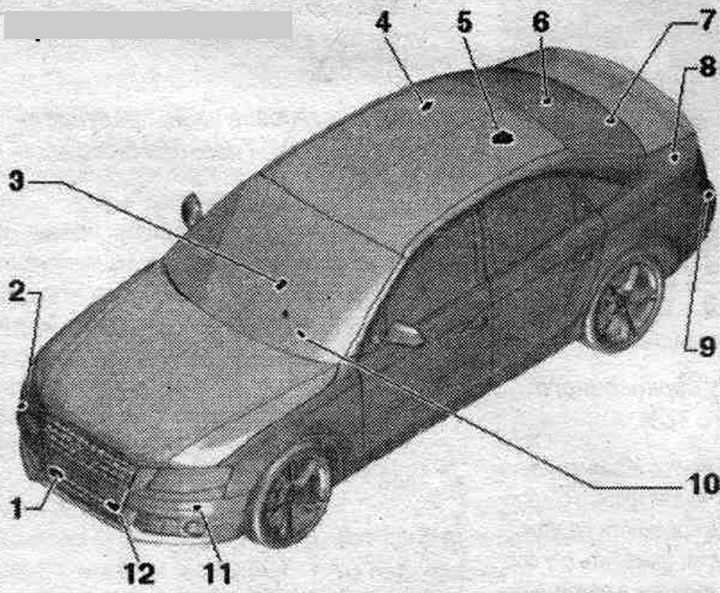

Асистент за паркиране
1. Преден десен среден сензор "G253": в решетката на радиатора.
2. Преден десен сензор "G252": в предната броня.
3. Бутон за асистент за паркиране "E266": само ако е инсталиран 8-канален асистент за паркиране.
4. Заден предупредителен зумер "H15": в точката на завъртане на колана отзад вдясно.
5. Употребяван асистент за паркиране "J446": в зависимост от дизайна, от моделната година 2013, той е вграден в използваната бордова мрежа "J519".
6. Заден десен сензор "G206": в задната броня.
7. Заден десен среден сензор "G205": в задната броня.
8. Заден ляв среден сензор "G204": в задната броня.
9. Заден ляв сензор "G203": в задната броня.
10. Предупредителна светлина за преден асистент за паркиране "H22": само с 8-канален асистент за паркиране; на скобата на лентата. контроли за панорамиране, зад очертанията на лентата. панели от страната на водача.
11. Преден ляв сензор "G255"; отпред, броня.
12. Преден ляв среден сензор "G254": в решетката на радиатора.
Местоположение на превключвателя на асистента за паркиране "E266"

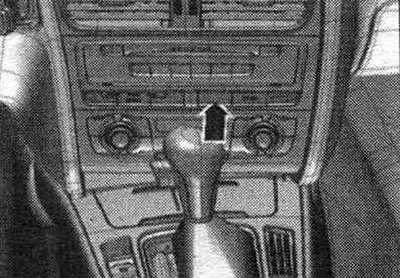

В модулите с превключватели на централната конзола се появява символът "стрелка". Фигурата показва конфигурацията на MMI-Comfort

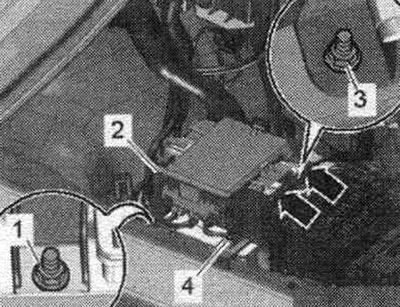

Въртящ момент на затягане на монтажната рамка на блока за управление на системата за подпомагане на паркирането "J446"
1/3. Гайка - 3 Nm.
2. Монтажна рамка за употребяван асистент за паркиране "J446".
4. Кабелни връзки.
Демонтиране и монтаж на блока за управление на асистента за паркиране "J446" - превозно средство без теглич

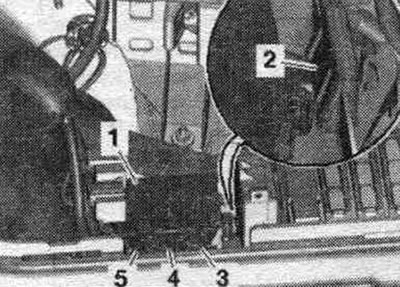

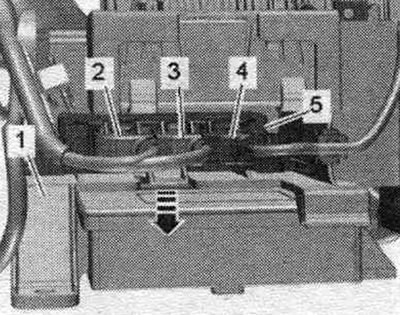

Използваният асистент за паркиране, в зависимост от дизайна, от моделната 2013 година насам е интегриран в използваната бордова мрежа "J519" и не може да бъде заменен отделно в случай на неизправност. Сменете използваната бордова мрежа. Когато подменяте използван, изберете режима на насочено търсене на повреди. или функцията "Насочвани функции" "Подмяна на съответния използван". Отворете дясната странична облицовка на багажника. Отключете ключалките "2" и извадете използваната система за паркиране "J446" "поз. 1" от рамката. Разкачете щепселните връзки "3...5".
Монтаж в обратен ред.
Премахване и монтиране на блока за управление на асистента за паркиране "J446" - автомобил с теглич
Използваният асистент за паркиране, в зависимост от дизайна, от моделната 2013 година насам е интегриран в използваната бордова мрежа "J519" и не може да бъде заменен отделно в случай на неизправност. Сменете използваната бордова мрежа. Когато подменяте използван, изберете режима на насочено търсене на повреди. или функцията "Насочвани функции" Сменете съответната използвана. Отворете дясната странична облицовка на багажника. Разхлабете гайките "1" и "3". Извадете електрическия кабел от водачите "стрелки" на монтажната рамка "2" и разкачете кабелната връзка "4". Повдигнете монтажната рамка нагоре. Разкачете щепселните връзки "2...4". Отключете ключалките "стрелка" и извадете използваната система за паркиране "G446" "поз. 5" от монтажната рамка "1".
Монтаж в обратен ред.
Демонтиране и монтаж на предупредителния сигнал на предния асистент за паркиране "H22" - 8-канален асистент за паркиране

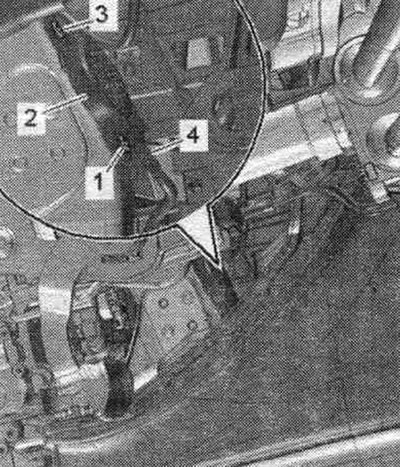

Изключете запалването. Свалете предния капак. панел от страната на водача. Развийте болтовете "1" и "3" и свалете предупредителния зумер на предния паркинг асистент "H22" "поз. 2". Разкачете щепселната връзка "4".
Монтаж в обратен ред. Монтирайте предния капак. панели от страната на водача..
Демонтиране и монтаж на задния предупредителен зумер на асистента за паркиране "H15"

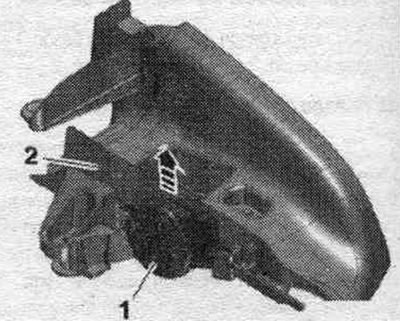

Изключете запалването. Свалете десния водач на ремъка. Извадете гърба. предупредителен зумер на асистента за паркиране "H15" "поз. 1" с десен водач на колана "2" "по посока на стрелката".
Монтаж в обратен ред. Монтирайте десния водач на ремъка.
Демонтиране и монтаж на предни сензори за паркиране "G252"/"G253"/"G254"/"G255", Седан и Avant до моделна година 2012

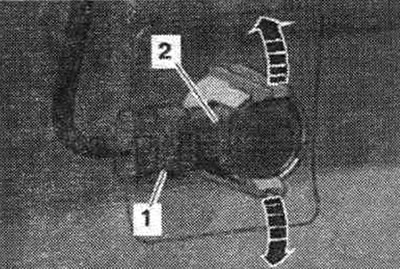

Външен сензор: Свалете облицовката на предната калник. Преместете двете скоби към "стрелката" и едновременно натиснете сензор "2" отвън навътре. Разкачете щепселната връзка "1" на сензора. Ако поради оборудването на автомобила, предният ляв сензор не може да бъде свален по описания по-горе начин, е необходимо да свалите предния облицовъчен панел. брони.

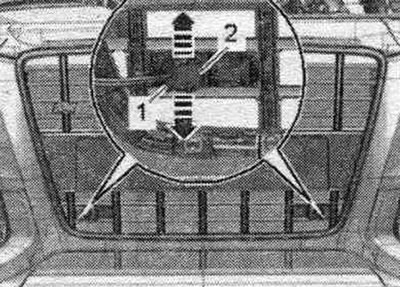

Вътрешен сензор: Пъхнете ръката си през отворите в решетката на радиатора зад крепежните елементи и натиснете двата ключа към "стрелката", като едновременно с това натискате сензор "2" отвън навътре. Разкачете щепселната връзка "1" на сензора.
Монтаж в обратен ред. Външен сензор: Монтирайте облицовката на предната калник.
Демонтиране и монтаж на предни сензори за асистент за паркиране "G252"/"G253"/"G254"/"G255", Седан и Авант от моделната година 2013
Външен сензор: Демонтиране на корпуса на фара: халогенни фарове, газоразрядни фарове. Преместете двете скоби към "стрелката" и едновременно натиснете сензор "2" отвън навътре. Разкачете щепселната връзка "1" на сензора.

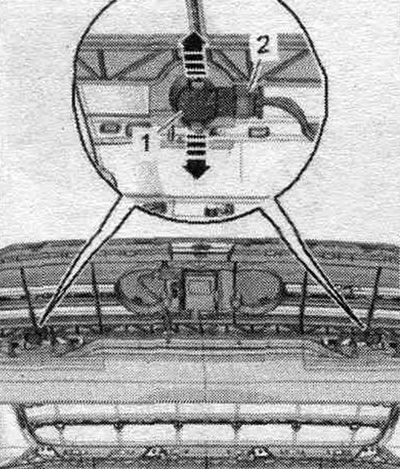

Вътрешен сензор: Свалете облицовката на опората на ключалката. Пъхнете ръката си през отворите в решетката на радиатора зад крепежните елементи и натиснете двете скоби към "стрелката", като едновременно с това натискате сензор "1" отвън навътре. Разкачете щепселната връзка "2" на сензора.
Монтаж в обратен ред. Външен сензор: демонтиране на корпуса на фара: халогенни фарове, газоразрядни фарове. Вътрешен сензор: Монтирайте облицовката на опората на ключалката.
Демонтиране и монтаж на предни сензори за паркиране "G252"/"G253"/"G254"/"G255", allroad
Външен сензор: Свалете облицовката на предната калник. Преместете двете скоби към "стрелката" и едновременно натиснете сензор "2" отвън навътре. Разкачете щепселната връзка "1" на сензора.
Вътрешен сензор: Свалете решетката на всмукателния отвор за въздух. Поставете ръката си през отвора под решетката на всмукателния отвор и натиснете двете заключващи механизми към "стрелката", като едновременно с това натискате сензор "2" отвън навътре. Разкачете щепселната връзка "1" на сензора.
Монтаж в обратен ред. Външен сензор: Монтирайте облицовката на предната калник. Сензор за интериора: Монтирайте решетката за всмукване на въздух.
Демонтиране и монтаж на задни сензори за паркиране "G203"/"G204"/"G205"/"G206"

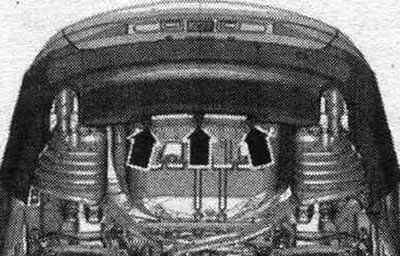

Външен сензор: Развийте болтовете със стрелка в долната част на капака на бронята.

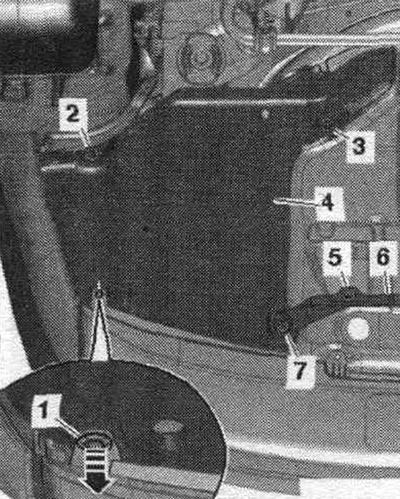

Автомобили с допълнителен ауспух: Развийте гайките "5" и "7" и свалете задържащата щанга "6". Свалете затегателния щифт "стрелка" и свалете затегателната скоба "1". Развийте гайките "2" и "3" и свалете облицовката на долната част на каросерията CW "4".
Всички: Поставете ръката си под облицовката на бронята.
Сензор за интериор, седан: Свалете задната облицовка. брони.
Всички: Преместете двете скоби към "стрелката" и преместете сензор "2" отвън навътре. Разкачете щепселната връзка "1" на сензора.
Монтаж в обратен ред. Сензор за интериор - Седан: Монтирайте задната облицовка. брони. Автомобили с асистент за смяна на лентата: Ако капакът на бронята е свален, тогава се използва асистентът за смяна на лентата "J769"/"J770" трябва да се калибрира отново. Външен сензор: Монтирайте долната част към капака на бронята.
