Блок за управление на цифрова аудио система "J525"

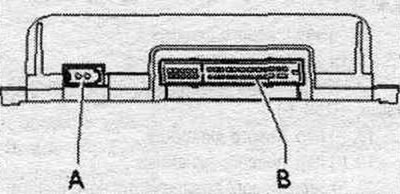

А. Шина МОСТ.
B. Многопинов щепсел, 32-пинов (T32h).
А. Шина МОСТ

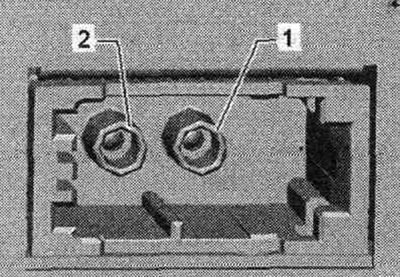

1. Вход.
2. Изход.
B. Многопинов щепсел, 32-пинов (T32h)

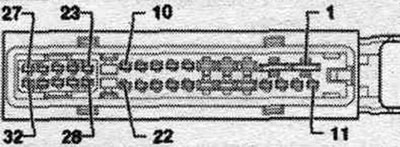

1. Терминал 30.
2. Терминал 31.
3. (+) преден ляв високоговорител.
4. (+) преден десен високоговорител.
6. (+) заден ляв високоговорител.
7. (+) заден десен високоговорител.
15. (-) ляв високоговорител на.
16. (-) десен високоговорител на.
18. (-) заден ляв високоговорител.
19. (-) заден десен високоговорител.
24. Нискочестотен вход (ляв) от изхода за външни аудио източници "R199".
25. Комплект за мобилна връзка NF (+). телефон/Япония-Навигация.
26. Нискочестотен вход (десен) от изхода за външни аудио източници "R199".
27. Диагностичен кабел за прекъсване на пръстена.
29. Нискочестотен вход отляво. (маса) на изхода за външни аудио източници "R199".
30. Комплект за мобилна връзка NF (-). телефон/Япония-Навигация.
31. Нискочестотен вход десен, (заземен) изход за външни аудио източници "R199".
