Стандартни конектори за аудио система (CAN) (Audi A4 B8)

Блок за управление на цифрова аудио система "J525"

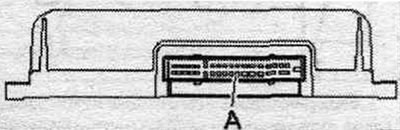

A. Многопинов щепсел, 32-пинов (T32h)

1. Терминал 30.

2. Терминал 31.

3. Субуфер отзад. рафт "R157" (+).

4. (+) преден ляв високоговорител.

5. (+) терминал за десен високоговорител.

6. (+) заден ляв високоговорител.

7. (+) заден десен високоговорител.

8. Централен средночестотен високоговорител "R158" (+).

13. CAN-Infotainment High.

14. CAN-Infotainment Low.

15. Субуфер отзад. рафт "R157" (-).

16. (-) ляв високоговорител на.

17. (-) десен високоговорител на.

18. (-) заден ляв високоговорител.

19. (-) заден десен високоговорител.

20. Централен средночестотен високоговорител "R158" (-).

23. Сигнал (+) заден десен от радио "R".

24. Сигнал (+) заден ляв от радио "R".

25. Сигнал (+) отпред вдясно от радиото "R".

26. Сигнал (+) отпред вляво от радиото "R".

28. Сигнал (-) заден десен от радио "R".

29. Сигнал (-) заден ляв от радио "R".

30. Сигнал (-) отпред вдясно от радио "R".

31. Сигнал (-) отпред вляво от радио "R".
