Блок за управление на цифрова аудио система "J525"

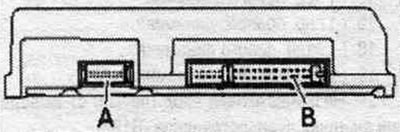

A. Многопинов щепсел, 18-пинов (T18b).
B. Многопинов щепсел, 32-пинов (T32h).
A. Многопинов щепсел, 18-пинов (T18b)

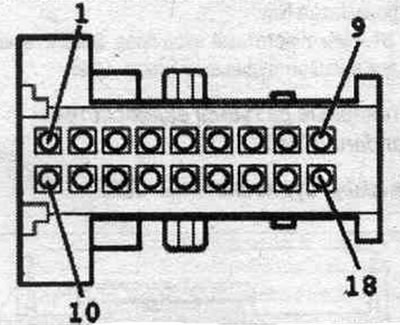

1. Вход за микрофон 1 (+) от микрофонния блок отпред, модул на покрива "R164" (вътрешен микрофон "R74").
2. Вход за микрофон 1 (тегло на екрана) от микрофонния блок отпред, модул на покрива "R164" (вътрешен микрофон "R74").
4. Заден десен сигнал (+) от радиото "R".
5. Заден ляв сигнал (+) от радиото "R".
6. Преден десен сигнал (+) от радио "R".
7. Преден ляв сигнал (+) от радиото "R".
9. CAN-Infotainment High.
10. Вход за микрофон 1 (-) от микрофонния блок отпред, модул на покрива "R164" (вътрешен микрофон "R74").
13. Сигнал заден десен (-) от радиото "R".
14. Заден ляв сигнал (-) от радио "R".
15. Преден десен сигнал (-) от радио "R".
16. Преден ляв сигнал (-) от радио "R".
18. CAN-Infotainment Low.
B. Многопинов щепсел, 32-пинов (T32h)

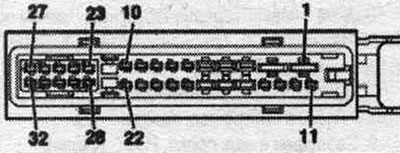

1. Терминал 30.
2. Терминал 31.
3. (+) заден ляв високоговорител.
4. (+) заден десен високоговорител.
5. Централен средно-високочестотен високоговорител "R158" (+).
6. (+) преден ляв високоговорител.
7. (+) терминал за десен високоговорител.
8. (+) заден ляв средночестотен високоговорител "R105".
9. (+) заден десен средночестотен високоговорител "R106".
10. Преден десен нискочестотен високоговорител "R23" (+).
15. (-) заден ляв високоговорител.
16. (-) заден десен високоговорител.
17. Централен средно-високочестотен високоговорител "R158" (-).
18. (-) ляв високоговорител на.
19. (-) десен високоговорител на.
20. (-) заден ляв средночестотен високоговорител "R105".
21. (-) заден десен средночестотен високоговорител "R106".
22. Преден десен нискочестотен високоговорител "R23" (-).
23. Преден ляв нискочестотен високоговорител "R21" (+).
25. Субуфер отзад. рафт "R157" (+).
28. Преден ляв нискочестотен високоговорител "R21" (-).
30. Субуфер отзад. рафт "R157" (-).
