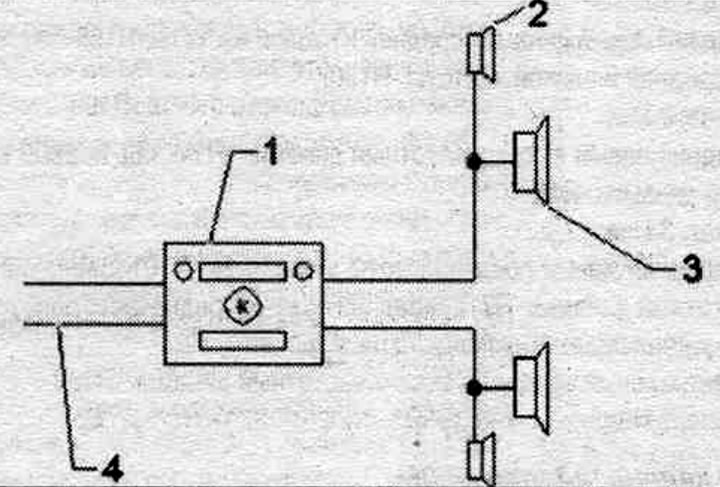

Радио (CAN) Озвучителна система основна
1. Радио "R" на арматурното табло.
2. Преден ляв високочестотен говорител "R20"/преден десен високочестотен говорител "R22" на предния панел.
3. Преден ляв средночестотен високоговорител "R101"/преден десен средночестотен високоговорител "R102" в долната част на предната част. врати.
4. CAN-Bus (Infotainment).

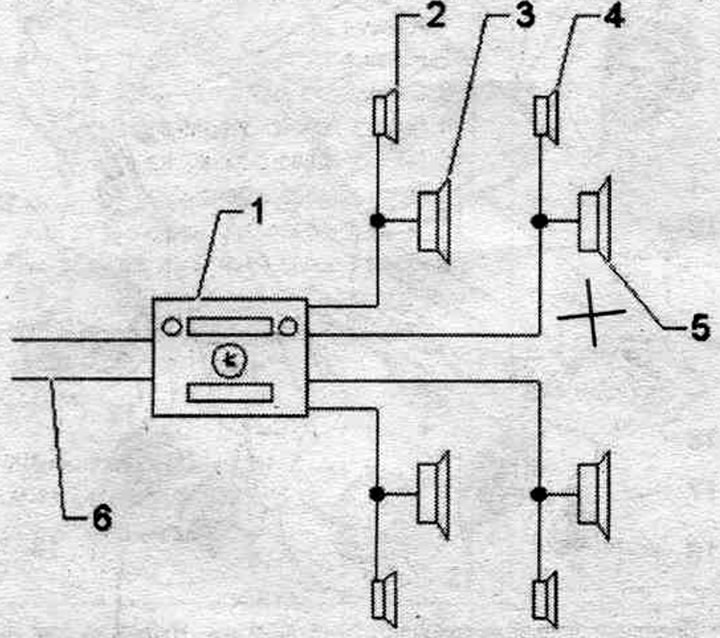

Радио (CAN)/MMI (до календарна седмица 45/08), аудио система Basic Plus
1. Радио "R" на арматурното табло.
2. Преден ляв високочестотен говорител "R20"/преден десен високочестотен говорител "R22" на предния панел.
3. Преден ляв средночестотен високоговорител "R101"/преден десен средночестотен високоговорител "R102" в долната част на предната част. врати.
4. Заден ляв високочестотен говорител "R14"/зад десен високочестотен говорител "R16" в долната част на задните врати.
5. Заден ляв среднобасов високоговорител "R159"/заден десен среднобасов високоговорител "R160" в долната част на задните врати.
6. CAN-Bus (Infotainment).

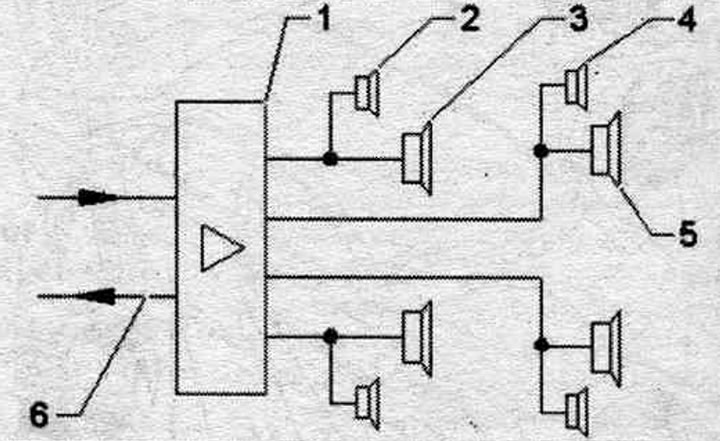

Мултимедиен интерфейс аудио система basic plus (до календарна седмица 44/08)
1. Използвана е цифрова аудио система "J525" зад лявата странична облицовка на багажника.
2. Преден ляв високочестотен говорител - R20-/преден десен високочестотен говорител "R22" на предния панел.
3. Преден ляв средночестотен високоговорител "R101"/преден десен средночестотен високоговорител "R102" в долната част на предната част. врати.
4. Заден ляв високочестотен говорител "R14"/зад десен високочестотен говорител "R16" в долната част на задните врати.
5. Заден ляв среднобасов високоговорител "R159"/заден десен среднобасов високоговорител "R160" в долната част на задните врати.
6. ПОВЕЧЕ автобус.

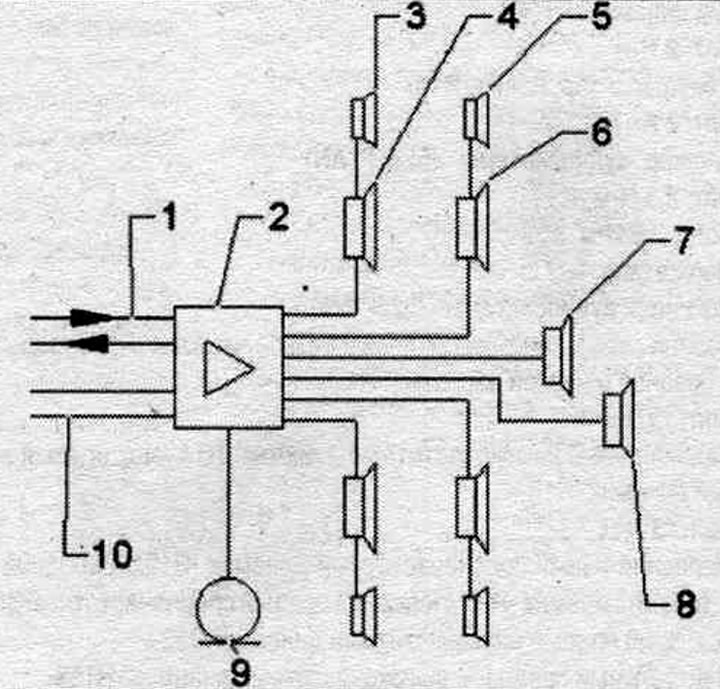

Радио (CAN)/MMI (до календарна седмица 44/08), стандартна аудио система
1. НАЙ-ВЕЛИКАТА автобусна линия.
2. Използвана цифрова аудио система "J525" зад лявата странична облицовка на багажника.
3. Преден ляв високочестотен говорител "R20"/преден десен високочестотен говорител "R22" на предния панел.
4. Преден ляв средночестотен високоговорител "R101"/преден десен средночестотен високоговорител "R102" в долната част на предната част. врати.
5. Заден ляв високочестотен говорител "R14"/зад десен високочестотен говорител "R16" в долната част на задните врати.
6. Заден ляв среднобасов високоговорител "R159"/заден десен среднобасов високоговорител "R160" в долната част на задните врати.
7. Централен средно-високочестотен високоговорител "R158" в центъра на предната част. панели.
8. Субуфер отзад. рафт "R157" (седан). Субуфер отзад. рафт "R157" в нишата за резервна гума (Avant).
9. Микрофонен блок отпред, модул на покрива "R164" (микрофонна система. въвеждане на гласови команди "R206"), преди, плафоне осветление "W1" (само ПОВЕЧЕТО).
10. CAN-Bus (Infotainment).

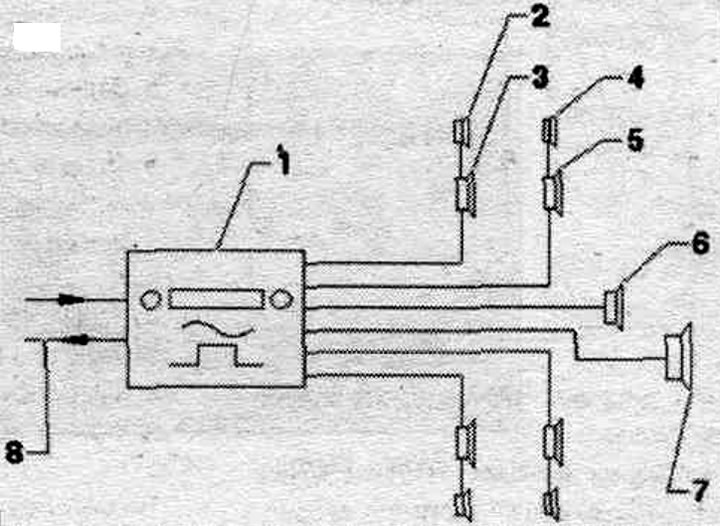

Стандартна аудио система с мултимедиен интерфейс (от календарна седмица 45/08)
1. Радио "R" зад лявата странична облицовка на багажника.
2. Преден ляв високочестотен говорител "R20"/преден десен високочестотен говорител "R22" на предния панел.
3. Преден ляв средночестотен високоговорител "R101"/преден десен средночестотен високоговорител "R102" в долната част на предната част. врати.
4. Заден ляв високочестотен говорител "R14"/зад десен високочестотен говорител "R16" в долната част на задните врати.
5. Заден ляв среднобасов високоговорител "R159"/заден десен среднобасов високоговорител "R160" в долната част на задните врати.
6. Централен средночестотен високоговорител "R158" в центъра на предната част. панели.
7. Субуфер отзад. рафт "R157" (седан); Субуфер отзад. рафт "R157" в нишата за резервна гума (Avant).
8. ПОВЕЧЕТО автобус.

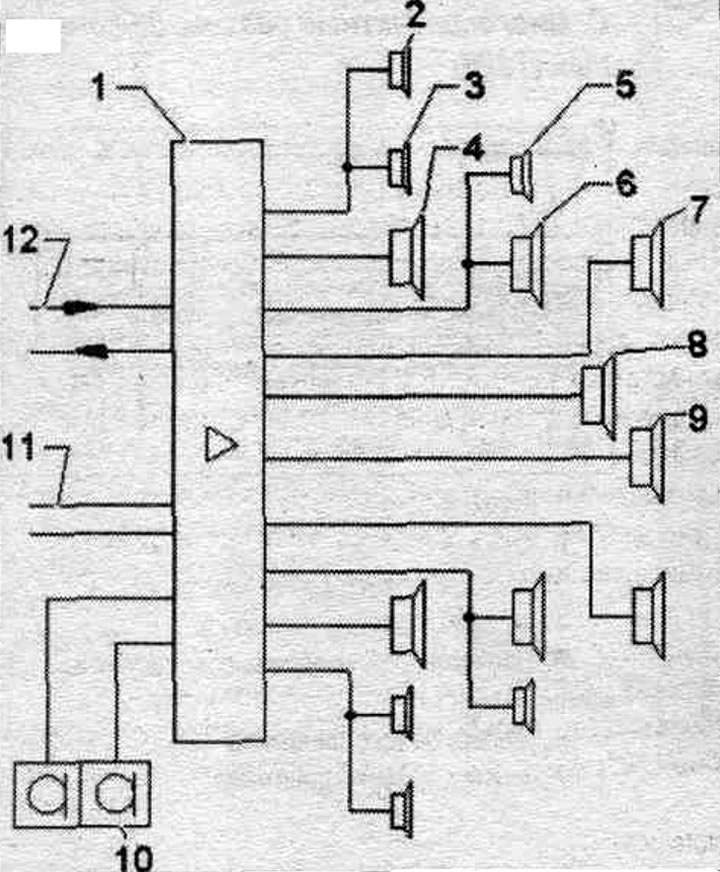

Радио (CAN)/MMI Soundsystem Premium (Bang & Olufsen)
1. Използвана е цифрова аудио система "J525" зад лявата странична облицовка на багажника.
2. Преден ляв високочестотен говорител "R20"/преден десен високочестотен говорител "R22" в триъгълните рамки на огледалата за обратно виждане. видове.
3. Преден ляв средночестотен високоговорител "R103"/преден десен средночестотен високоговорител "R104" на предния панел.
4. Преден ляв нискочестотен високоговорител "R21"/преден десен нискочестотен високоговорител "R23" в долната част на предната част. врати.
5. Заден ляв високочестотен говорител "R14"/зад десен високочестотен говорител "R16" в долната част на задните врати.
6. Заден ляв среднобасов високоговорител "R159"/заден десен среднобасов високоговорител "R160" в долната част на задните врати.
7. Заден ляв средночестотен високоговорител "R105" / заден десен средночестотен високоговорител "R106" в задния рафт (седан). Заден ляв средночестотен високоговорител "R105" / заден десен средночестотен високоговорител "R106" в D-колоните (Avant).
8. Централен средно-високочестотен високоговорител "R158" в центъра на високоговорителя. панели.
9. Субуфер отзад. рафт "R157" (седан). Субуфер отзад. рафт "R157" в нишата за резервна гума (Avant).
10. Блок микрофони в преди, потолочном модул "R164" (вътрешен микрофон "R74" общ/микрофон за гласов управл. "R206" MMI) отпред, лампа за вътрешно осветление "W1".
11. CAN-Bus (Infotainment).
12. Автобус MOST.
