Дизайн на звукова система (Audi Q5 Typ 8R)

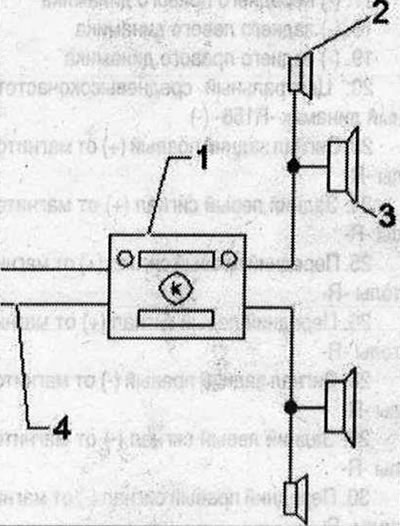

Радио (CAN) Основна звукова система 1. Радио "R" в таблото; 2. Преден ляв високочестотен високоговорител "H20" / преден десен високочестотен високоговорител "R22" в предния панел; 3. Преден ляв високоговорител за среден бас "R101" / преден десен високоговорител за среден бас "R102" в долната част на предните врати; 4. CAN-Infotainment

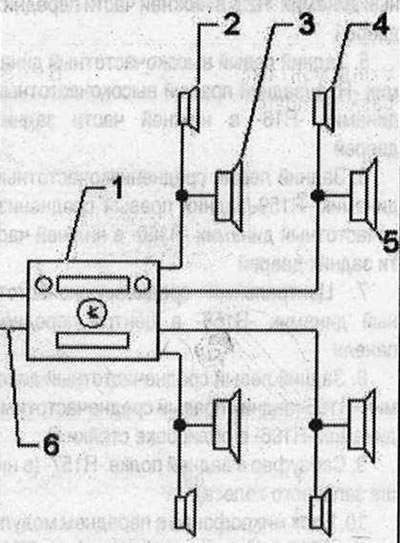

Радио (CAN) Soundsystem basic plus/MMI Soundsystem basic 1. Радио "R" в таблото/зад лявата облицовка на багажника; 2. Преден ляв високочестотен високоговорител "R20" / преден десен високочестотен високоговорител "R22" в предния панел; 3. Преден ляв високоговорител за среден бас "R101" / преден десен високоговорител за среден бас "R102" в долната част на предните врати; 4. Заден ляв високочестотен високоговорител "R14" / заден десен високочестотен високоговорител "R16" в долната част на задните врати; 5. Заден ляв високоговорител за среден бас "H159" / заден десен високоговорител за среден бас "R160" в долната част на задните врати; 6. CAN шина (lnfotainment)/LLlHHa MOST

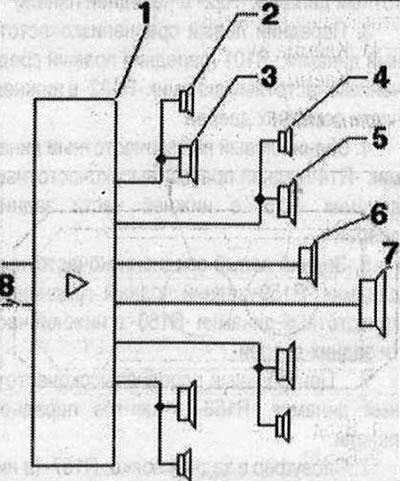

Радио (CAN) Звукова система Стандарт 1. Използвана цифрова аудио система "J525" зад ляво; 2. Преден ляв високочестотен високоговорител "H20" / преден десен високочестотен високоговорител "R22" в предния панел; 3. Преден ляв високоговорител за среден бас "101" / преден десен високоговорител за среден бас "R102" в долната част на предните врати; 4. Заден ляв високочестотен високоговорител "P14" / заден десен високочестотен високоговорител "R16" в долната част на задните врати; 5. Заден ляв високоговорител за среден бас "A159" / заден десен високоговорител за среден бас "R160" в долната част на задните врати; 6. Централен средно-високочестотен високоговорител "R158" в центъра на предния панел; 7. Субуфер в задния рафт "R157" (в нишата на резервното колело); 8. CAN-Infotainment

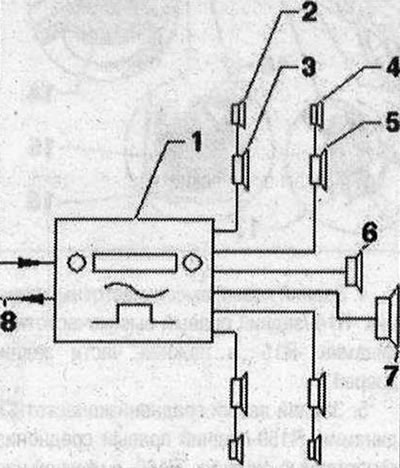

MMI Soundsystem Standard 1. Радио "R" зад лявата облицовка на багажника; 2. Преден ляв високочестотен високоговорител "A20" / преден десен високочестотен високоговорител "R22" в предния панел; 3. Преден ляв средночестотен високоговорител "R101" / преден десен средночестотен високоговорител "RI 02" в долната част на предните врати; 4. Заден ляв високочестотен високоговорител "A14" / заден десен високочестотен високоговорител "R16" в долната част на задните врати; 5. Заден ляв високоговорител за среден бас "P159" / заден десен високоговорител за среден бас "R160" в долната част на задните врати; 6. Централен средно-високочестотен високоговорител "R158" в центъра на предния панел; 7. Субуфер в задния рафт "R157" (в нишата на резервното колело); 8. МОСТ автобус

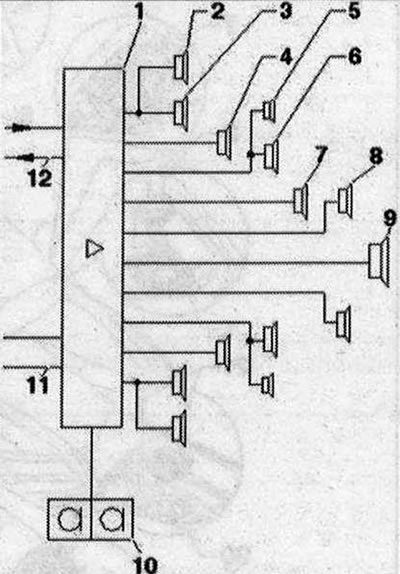

Радио (CAN)/MMI Soundsystem Premium (Bang & Olufsen) 1. Употребявана цифрова аудио система "J525" зад лявата кора на багажника; 2. Преден ляв високочестотен високоговорител -A207 Преден десен високочестотен високоговорител "R22" в триъгълните облицовки на огледалата за обратно виждане; 3. Преден ляв средночестотен високоговорител "A103" / преден десен средночестотен високоговорител "R104" в предния панел; 4. Преден ляв субуфер "R21" / преден десен субуфер "R23" в долната част на предните врати; 5. Заден ляв високочестотен високоговорител "A14" / заден десен високочестотен високоговорител "R16" в долната част на задните врати; 6. Заден ляв високоговорител за среден бас "P159" / заден десен високоговорител за среден бас "R160" в долната част на задните врати; 7. Централен средно-високочестотен високоговорител "R158" в центъра на предния панел; 8. Заден ляв средночестотен високоговорител "R105" / заден десен средночестотен високоговорител "R106" в тапицерията на D-колоната; 9. Субуфер в задния рафт "R157" (в нишата на резервното колело); 10. Микрофонен модул в предния покривен модул "R164" (вътрешен микрофон "R74") в предната плафониера; 11. CAN-Infotainment; 12. МОСТ автобус

Стандартни конектори за аудио система (CAN)

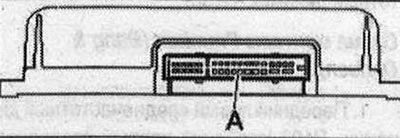

Използван дигитален акустичен пакет "J525"

Индикация. Не се използват неспецифицирани щепселни контакти.

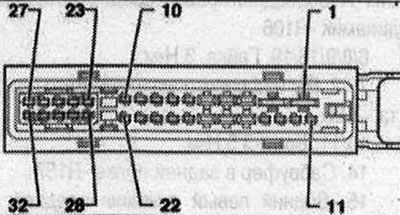

A - Многоконтактен конектор, 32 "контакта" (T32p) черен

1. Терминал 30; 2. Терминал 31; 3. Субуфер в задния рафт "R157" (+); 4. (+) преден ляв високоговорител; 5. (+) преден десен високоговорител; 6. (+) заден ляв високоговорител; 7. (+) заден десен високоговорител; 8. Централен средно-високочестотен високоговорител "RI 58" (+); 13. CAN-Infotainment High; 14. CAN-Infotainment Low; 15. Субуфер в задния рафт "R157" (-); 16. (-) преден ляв високоговорител; 17. (-) преден десен високоговорител; 18. (-) заден ляв високоговорител; 19. (-) заден десен високоговорител; 20. Централен средно-високочестотен високоговорител "RI 58" (-); 23. Заден десен сигнал (+) от радио "fl"; 24. Заден ляв сигнал (+) от радио "R"; 25. Преден десен сигнал (+) от радио "fl"; 26. Преден ляв сигнал (+) от радио "fl"; 28. Заден десен сигнал (-) от радио "fl"; 29. Заден ляв сигнал (-) от радио "fl"; 30. Преден десен сигнал (-) от радио "fl"; 31. Преден ляв сигнал (-) от радио "R"

Конектори за аудио система Bang & Olufsen (CAN)

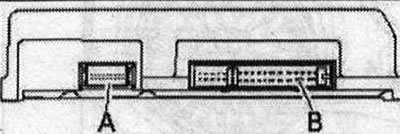

Използван дигитален акустичен пакет "3525"

• A. Многопинов конектор, 18-пинов (T18Ь), черен
• B. Многопинов конектор, 32-пинов (T32h) черен

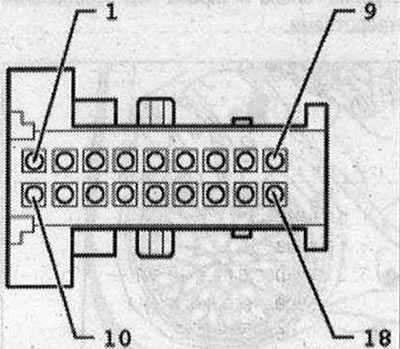

A - Многопинов конектор, 18-пинов (T18b), черен

1. Микрофонен вход 1 (+) от микрофонния модул в предния покривен модул "R164" (вътрешен микрофон "R74"); 2. Вход за микрофон 1 (тегло на екрана) от микрофонния модул в предния покривен модул "R164" (вътрешен микрофон "R74"); 4. Заден десен сигнал (+) от радио "R"; 5. Заден ляв сигнал (+) от радио "R"; 6. Преден десен сигнал (+) от радио "R"; 7. Преден ляв сигнал (+) от радио "R"; 9. CAN-Infotainment High; 10. Микрофонен вход 1 (-) от микрофонния модул в предния покривен модул "R164" (вътрешен микрофон "R74"); 13. Заден десен сигнал (-) от радио "R"; 14. Заден ляв сигнал (-) от радио "R"; 15. Преден десен сигнал (-) от радио "R"; 16. Преден ляв сигнал (-) от радио "R"; 18. CAN-Infotainment Low

B - Многопинов конектор, 32-пинов (T32h) черен

• 1. Терминал 30
• 2. Терминал 31
• 3. (+) заден ляв високоговорител
• 4. (+) заден десен високоговорител
• 5. Централен средно-високочестотен високоговорител "R158" (+)
• 6. (+) преден ляв високоговорител
• 7. (+) преден десен високоговорител
• 8. Заден ляв средночестотен високоговорител "R105" (+)
• 9. Заден десен средночестотен високоговорител "R106" (+)
• 10. Преден десен субуфер "R23" (+)
• 15. (-) заден ляв високоговорител
• 16. (-) заден десен високоговорител
• 17. Централен средночестотен говорител "R158" (-)
• 18. (-) преден ляв високоговорител
• 19. (-) преден десен високоговорител
• 20. Заден ляв средночестотен високоговорител "R105" (-)
• 21. Заден десен средночестотен високоговорител "R106" (-)
• 22. Преден десен субуфер "R23" (-)
• 23. Преден ляв субуфер "R21" (+)
• 25. Субуфер в задния рафт "R157" (+)
• 28. Преден ляв субуфер "R21" (-)
• 30. Субуфер в задния рафт "R157" (-) Конектори за аудио система Bang & Olufsen (MMI)

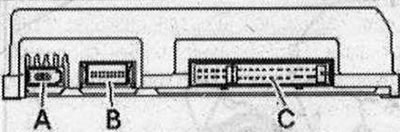

Използван дигитален акустичен пакет "J525"

• А. Шина МОСТ
• B. Многопинов конектор, 18-пинов (T18Ь), черен
• C. Многопинов конектор, 32-пинов (T32h) черен

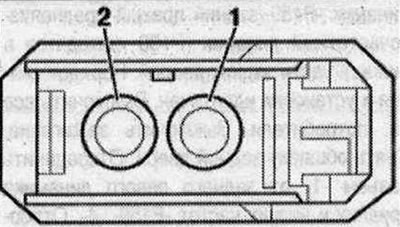

А - МОСТ автобус

• Вход
• Изход

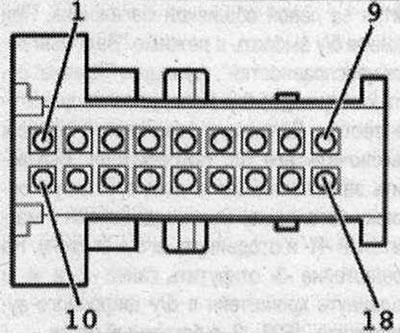

B - Многопинов конектор, 18-пинов (T18b), черен

• 1. Микрофонен вход 1 (+) от микрофонния модул в предния покривен модул "R164" (вътрешен микрофон "R74")
• 2. Вход за микрофон 1 (тегло на екрана) от микрофонния модул в предния покривен модул "R164" (вътрешен микрофон "R74")
• 10. Микрофонен вход 1 (-) от микрофонния модул в предния покривен модул "R164" (вътрешен микрофон "R74")
• 17. Счупване на пръстена на диагностичния кабел

C - Многопинов конектор, 32-пинов (T3211) черен

• 1. Терминал 30
• 2. Терминал 31
• 3. (+) заден ляв високоговорител
• 4. (+) заден десен високоговорител
• 5. Централен средно-високочестотен високоговорител "R158" (+)
• 6. (+) преден ляв високоговорител
• 7. (+) преден десен високоговорител
• 8. Заден ляв средночестотен високоговорител "R105" (+)
• 9. Заден десен средночестотен високоговорител "R106" (+)
• 10. Преден десен субуфер "R23" (+)
• 15. (-) заден ляв високоговорител
• 16. (-) заден десен високоговорител
• 17. Централен средночестотен говорител "R158" (-)
• 18. (-) преден ляв високоговорител
• 19. (-) преден десен високоговорител
• 20. Заден ляв средночестотен високоговорител "R105" (-)
• 21. Заден десен средночестотен високоговорител "R106" (-)
• 22. Преден десен субуфер "R23" (-)
• 23. Преден ляв субуфер "R21" (+)
• 25. Субуфер в задния рафт "R157" (+)
• 28. Преден ляв субуфер "R21" (-)
• 30. Субуфер в задния рафт "R157" (-)
