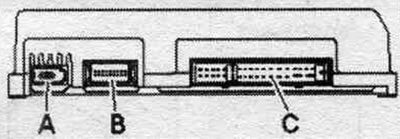

Блок за управление на цифрова аудио система "J525"
А. Шина МОСТ.
B. Многопинов щепсел, 18-пинов (T18b).
C. Многопинов щепсел, 32-пинов (T32h).

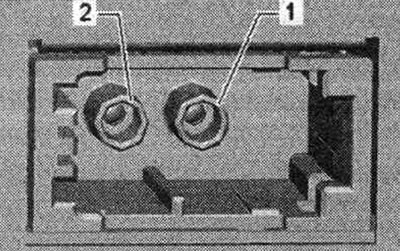

А. Шина МОСТ
1. Вход.
2. Изход.

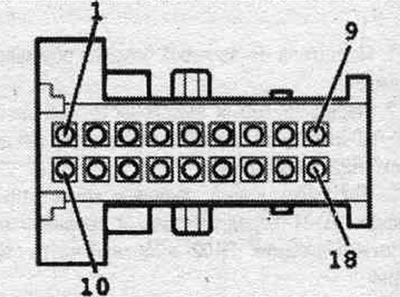

B. Многопинов щепсел, 18-пинов (T18b)
1. Вход за микрофон 1 (+) от микрофонния блок отпред, модул на покрива "R164" (вътрешен микрофон "R74").
2. Вход за микрофон 1 (тегло на екрана) от микрофонния блок отпред, модул на покрива "R164" (вътрешен микрофон "R74").
3. Вход за микрофон 2 (+) на блок микрофони в преди, потолочном модул "R164" (микрофон за гласов управл. "R206") към календарите, седмица 44/08.
4. LF (+) от подготовка за монтаж на мобилен телефон. телефон/Япония-Навигация (до календарна седмица 44/08).
6. Десен нискочестотен вход на конектора за външен аудио източник "R199" (до календарна седмица 44/08).
7. Ляв нискочестотен вход на конектора за външен аудио източник "R199" (до календарна седмица 44/08).
10. Вход за микрофон 1 (-) от микрофонния блок отпред, модул на покрива "R164" (вътрешен микрофон "R74").
11. Вход за микрофон 2 (маса на екрана) блок микрофони в преди, потолочном модул "R164" (микрофон за гласов управл. "R206") към календарите, седмица 44/08.
12. Вход за микрофон 2 (-) на блок микрофони в преди, потолочном модул "R164" (микрофон за гласов управл. "R206") към календарите, седмица 44/08.
13. LF (+) от подготовка за монтаж на мобилен телефон. телефон/Япония-Навигация (към календарите от седмица 44/08).
15. Десен нискочестотен вход за заземяване на конектора за външен аудио източник "R199" (към календари, седмица 44/08).
16. Ляв нискочестотен вход за заземяване на конектора за външен източник на аудио сигнал "R199" (към календари, седмица 44/08).
17. Диагностичен кабел за прекъсване на пръстена.

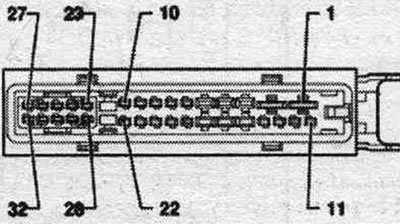

C. Многопинов конектор, 32-пинов (T32h)
1. Терминал 30.
2. Терминал 31.
3. (+) заден ляв високоговорител.
4. (+) заден десен високоговорител.
5. Централен средно-високочестотен високоговорител "R158" (+).
6. (+) преден ляв високоговорител.
7. (+) терминал за десен високоговорител.
8. (+) заден ляв средночестотен високоговорител "R105".
9. (+) заден десен средночестотен високоговорител "R106".
10. Преден десен нискочестотен високоговорител "R23" (+).
15. (-) заден ляв високоговорител.
16. (-) заден десен високоговорител.
17. Централен средно-високочестотен високоговорител "R158" (-).
18. (-) ляв високоговорител на.
19. (-) десен високоговорител на.
20. (-) заден ляв средночестотен високоговорител "R105".
21. (-) заден десен средночестотен високоговорител "R106".
22. Преден десен нискочестотен високоговорител "R23" (-).
23. Преден ляв нискочестотен високоговорител "R21" (+).
25. Субуфер отзад. рафт "R157" (+).
28. Преден ляв нискочестотен високоговорител "R21" (-).
30. Субуфер отзад. рафт "R157" (-).
