Съдържание: Премахване ↓ Монтиране ↓
1. Информацията, съдържаща се в този параграф, се отнася само за ръчни системи без климатик. При моделите с климатик демонтажът и монтажът на компонентите са описани в параграф 11.
Премахване
2. Изключете отрицателния кабел на акумулатора и отстранете централната конзола, както е описано в глава 11.
3. Отстранете радиото - вижте глава 12.

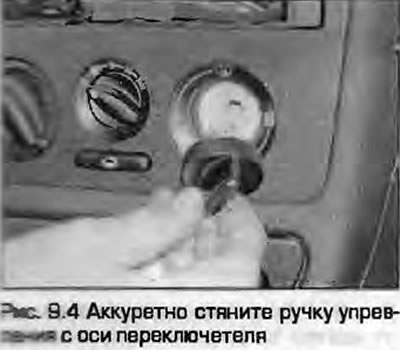

4. Внимателно издърпайте ръкохватките от валовете на контролния превключвател (фиг. 9.4).

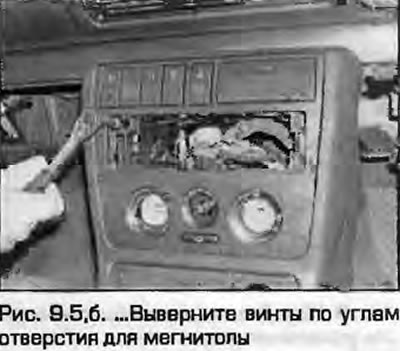

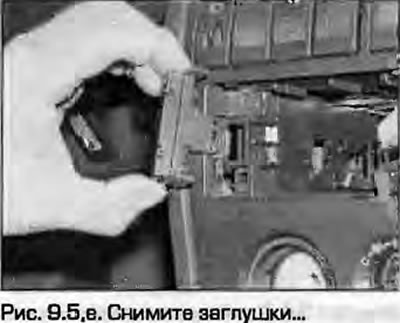

5. Отстранете капаците, внимателно развийте винтовете в ъглите на отвора за радиото (фиг. 9.5, а, б).
 |
 |

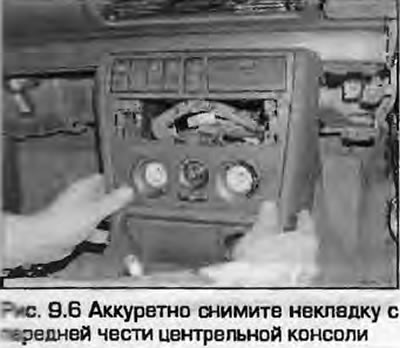

6. С помощта на малка отвертка с плоска глава внимателно повдигнете предната облицовка в предната част на централната конзола (фиг. 9.6). Увийте отвертката в лента, за да предотвратите надраскване на панела.

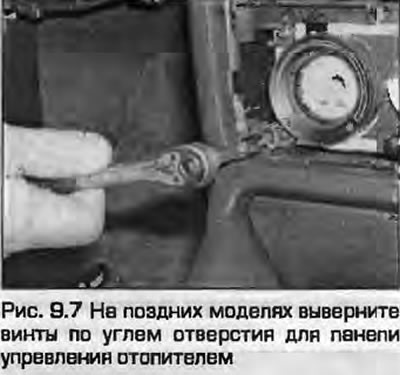

7. При по-нови модели отстранете винтовете в ъглите на отвора на блока за управление на нагревателя. Запомнете правилната позиция на пружинните ключалки (фиг. 9.7). B Отстранете предната част на централната конзола, както е описано в глава 11.

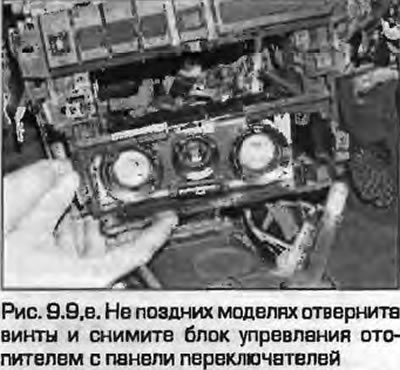

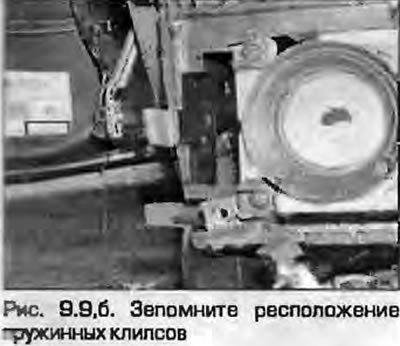

9. Отстранете винтовете и отстранете панела с превключватели на централната конзола. Блокът за управление на нагревателя може да се отстрани от задната страна на панела на превключвателя чрез развиване на монтажните винтове. При по-късните модели няма нужда да премахвате панела на превключвателя, тъй като блокът за управление на нагревателя се отстранява от предната страна; запомнете местоположението на пружинните скоби (фиг. 9.9, а, б).
 |
 |

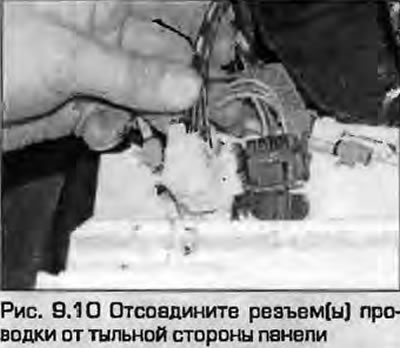

10. Разкачете кабелните конектори от задната страна на панела (фиг. 9.10).

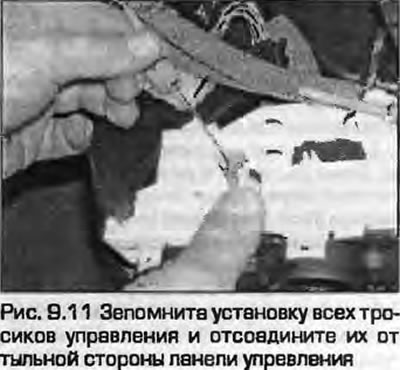

11. Запомнете позицията на всеки кабел (накрайниците са цветно кодирани) и ги изключете от контролния панел (фиг. 9.11). Външните черупки се държат на място от пружинни скоби, които могат да се запалят с плоска отвертка. Някои черупки са закрепени с помощта на самонарезни винтове.
12. След като изключите кабелите и окабеляването, отстранете контролния панел от автомобила.
Монтиране
13. Монтаж - обратна процедура. Свържете кабелите на местата им. Преди да инсталирате конзолата, проверете работата на контролите.

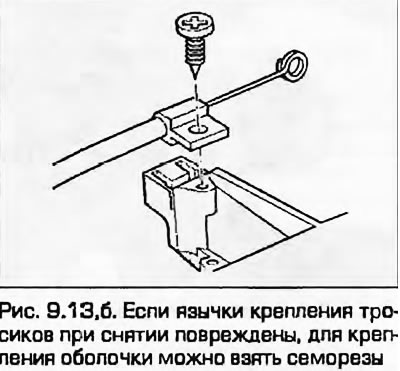

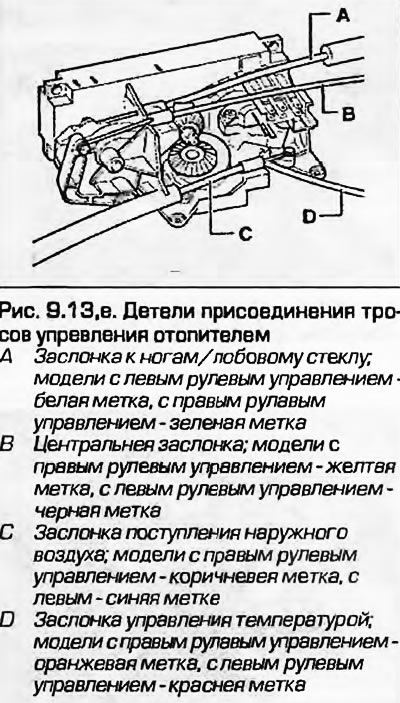

Забележка: Ако пружинните скоби се повредят или загубят по време на отстраняването, външните кабелни обвивки могат да бъдат закрепени със самонарезни винтове - за тази цел са предвидени отвори (фиг. 9.13, a, b).
 |
 |
