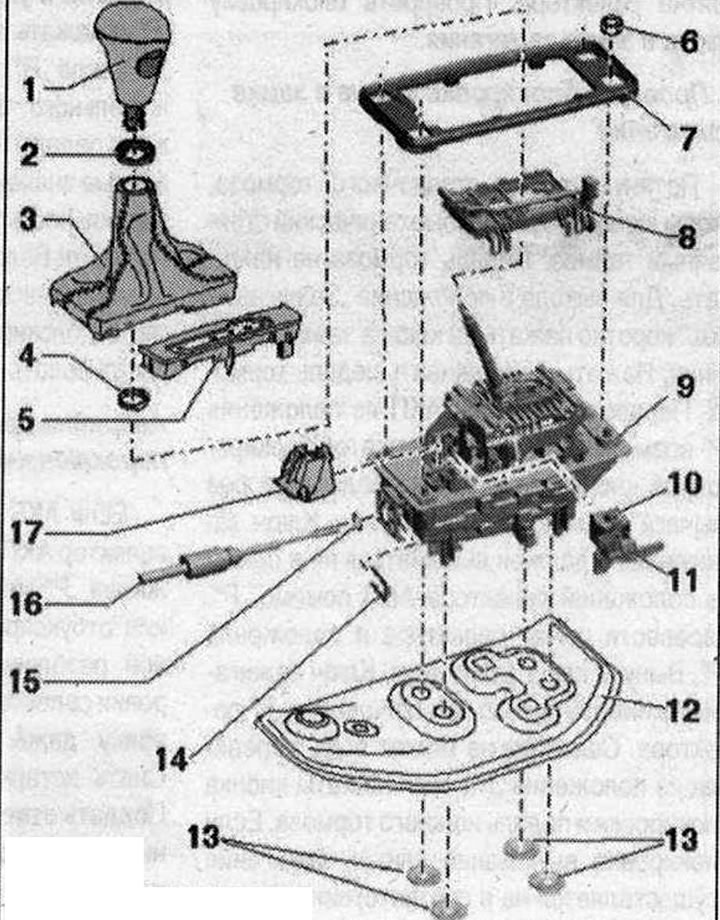

Механизм переключения передач I 1. Рукоятка селектора; 2. Декоративная розетка; 3. Манжета селектора; 4. Хомут; 5. Панель индикации положения селектора КП -Y26-; 6. Гайка: для крепления привода переключения к кузову; 4 шт.; 10 Н·м; 7. Прокладка; 8. Б/у датчиков селектора АКП -J587- с переключателем Tiptronic -F189-; 9. Функциональный блок механизма переключения передач: заменять только в сборе; 10. Электромагнит блокировки селектора -N110-; 11. Выключатель положения Р селектора -F305-: состоит из 2 герконов на плате магнита блокировки селектора АКП -N110-; замена возможна только вместе с магнитом блокировки селектора АКП -N110-; 12. Шумоизоляция: установлена не на всех а/м; 13. Стопорные шайбы: для крепления шумоизоляции к функциональному блоку механизма переключения; 4 шт.; заменить; 14. Стопорный зажим: фиксирует трос селектора АКП на функциональном блоке механизма переключения передач; 15. Уплотн. кольцо: заменить; 16. Трос селектора КП: не сгибать и не перегибать; 17. Крышка: над электромагнитом блокировки селектора -N110-
Механизм переключения передач I 1. Рукоятка селектора; 2. Декоративная розетка; 3. Манжета селектора; 4. Хомут; 5. Панель индикации положения селектора КП -Y26-; 6. Гайка: для крепления привода переключения к кузову; 4 шт.; 10 Н·м; 7. Прокладка; 8. Б/у датчиков селектора АКП -J587- с переключателем Tiptronic -F189-; 9. Функциональный блок механизма переключения передач: заменять только в сборе; 10. Электромагнит блокировки селектора -N110-; 11. Выключатель положения Р селектора -F305-: состоит из 2 герконов на плате магнита блокировки селектора АКП -N110-; замена возможна только вместе с магнитом блокировки селектора АКП -N110-; 12. Шумоизоляция: установлена не на всех а/м; 13. Стопорные шайбы: для крепления шумоизоляции к функциональному блоку механизма переключения; 4 шт.; заменить; 14. Стопорный зажим: фиксирует трос селектора АКП на функциональном блоке механизма переключения передач; 15. Уплотн. кольцо: заменить; 16. Трос селектора КП: не сгибать и не перегибать; 17. Крышка: над электромагнитом блокировки селектора -N110-
