Схема подключения шлангов ОЖ
Указание: Синий = большой контур ОЖ. Красный = малый контур ОЖ. Коричневый = контур обогрева. Оранжевый = охлаждающий контур рециркуляции ОГ.

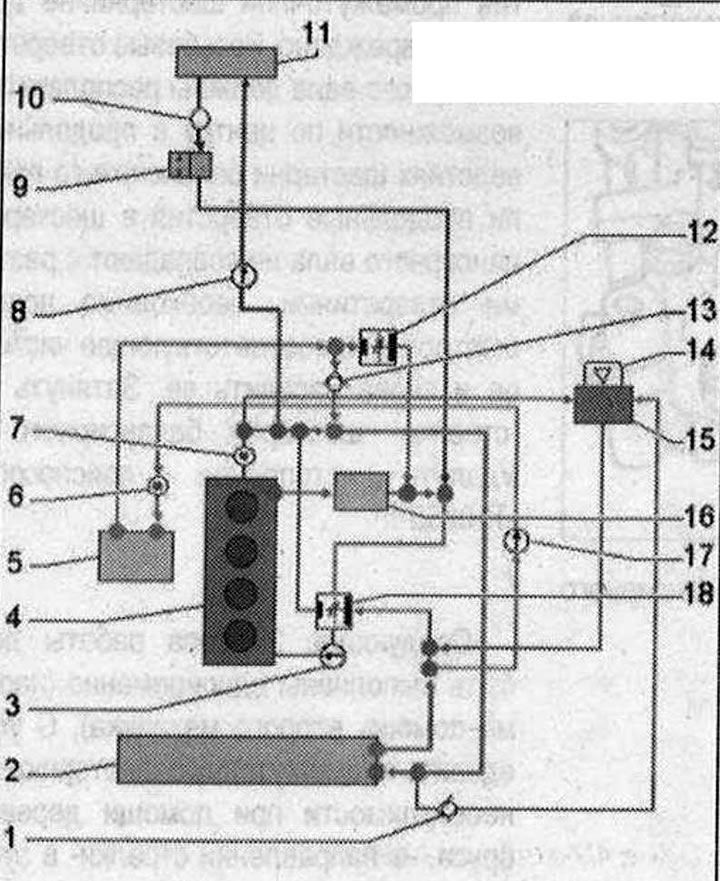

Схема подключения шлангов ОЖ 1. Обратный клапан: стрелка указывает направление пропускания; 2. Радиатор ОЖ: после замены сменить ОЖ; 3. Насос ОЖ; 4. ГБЦ/блок цилиндров: после замены сменить ОЖ; 5. Радиатор системы рециркуляции ОГ: после замены сменить ОЖ; 6. Датчик температуры системы рециркуляции ОГ «G98»; 7. Датчик температуры ОЖ «G62»; 8. Насос циркуляции ОЖ «V50» : только для а/м с системой запуск-остановка; 9. Запорный клапан ОЖ: управляемый вакуумным давлением запорный клапан ОЖ для Climatronic «N422»; 10. Вентиляционное отверстие; 11. Теплообменник отопителя: после замены сменить ОЖ; 12. Термостат радиатора системы рециркуляции ОГ; 13. Обратный клапан: стрелка указывает направление пропускания; 14. Крышка расшир. бачка ОЖ; 15. Расширительный бачок ОЖ: проверить систему охлаждения на герметичность; 16. Радиатор масла: после замены сменить ОЖ; 17. Насос радиатора системы рециркуляции ОГ «V400»; 18. 4/2-ходовой клапан с термостатом

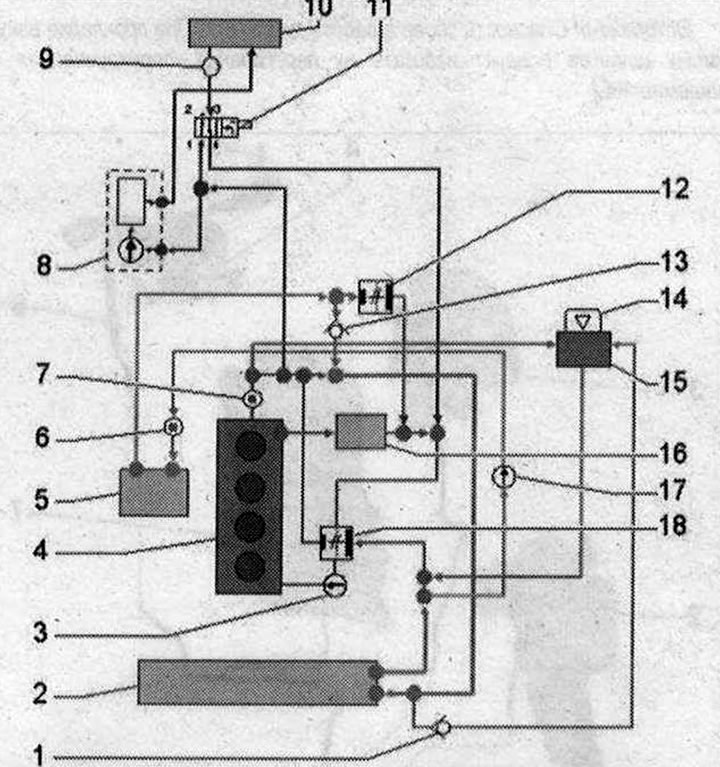

А/м с автономным отопителем 1. Обратный клапан: стрелка указывает направление пропускания; 2. Радиатор ОЖ: после замены сменить ОЖ; 3. Насос ОЖ; 4. ГБЦ/блок цилиндров: после замены сменить ОЖ; 5. Радиатор системы рециркуляции ОГ: после замены сменить ОЖ; 6. Датчик температуры системы рециркуляции отработанных; 7. Датчик температуры ОЖ «G62»; 8. Автономный отопитель; 9. Вентиляционное отверстие; 10. Теплообменник отопителя: после замены сменить ОЖ; 11. Запорный клапан ОЖ отопителя «N₂79»; 12. Термостат радиатора системы рециркуляции ОГ; 13. Обратный клапан: стрелка указывает направление пропускания; 14. Крышка расшир. бачка ОЖ; 15. Расширительный бачок ОЖ: проверить систему охлаждения на герметичность; 16. Радиатор масла: после замены сменить ОЖ; 17. Насос радиатора системы рециркуляции ОГ «V400»; 18. 4/2-ходовой клапан с термостатом

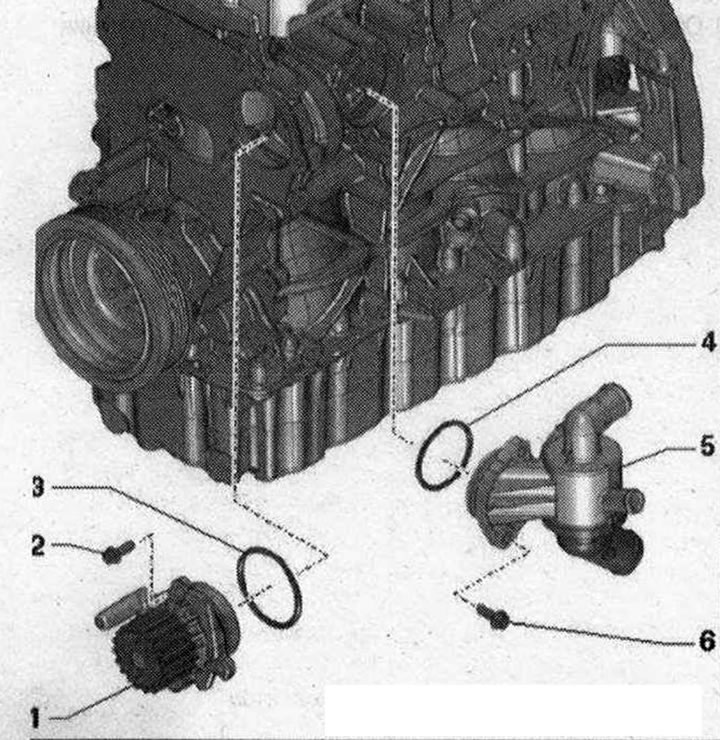

Насос ОЖ и 4/2-ходовой клапан 1. Насос ОЖ; 2/6. Болт:15Н·м; 3. Уплотн. кольцо: заменить; 4. Уплотн. кольцо: заменить; 5. 4/2-ходовой клапан: термостат находится внутри 4/2-ходового клапана и не заменяется отдельно

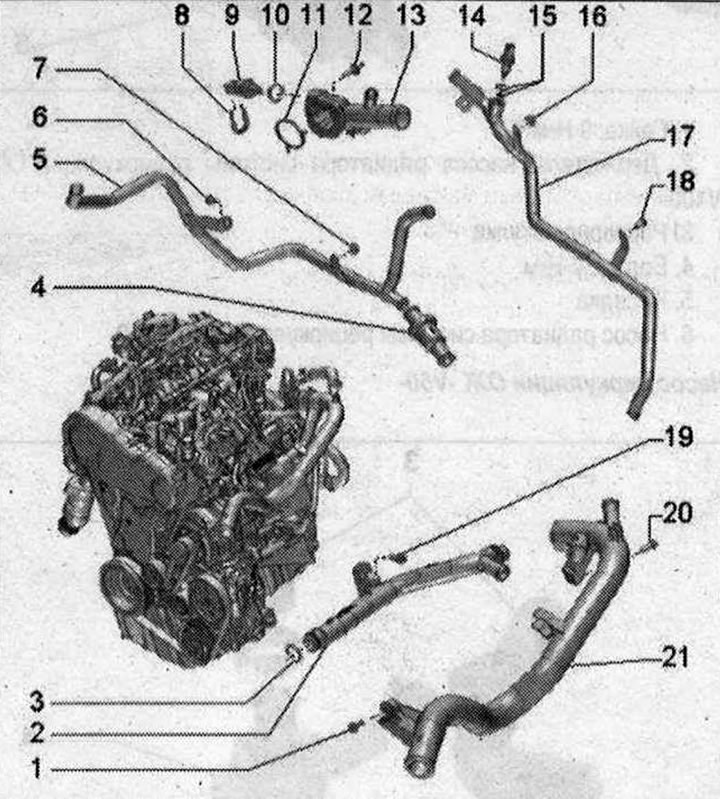

Трубки ОЖ, датчик температуры ОЖ, насос циркуляции ОЖ 1. Обратный клапан: стрелка указывает направление пропускания; 2. Радиатор ОЖ: после замены сменить ОЖ; 3. Насос ОЖ; 4. ГБЦ/блок цилиндров: после замены сменить ОЖ; 5. Радиатор системы рециркуляции ОГ: после замены сменить ОЖ; 6. Датчик температуры системы рециркуляции отработанных; 7. Датчик температуры ОЖ «G62»; 8. Автономный отопитель; 9. Вентиляционное отверстие; 10. Теплообменник отопителя: после замены сменить ОЖ; 11. Запорный клапан ОЖ отопителя «N₂79»; 12. Термостат радиатора системы рециркуляции ОГ; 13. Обратный клапан: стрелка указывает направление пропускания; 1/6/12/18/19/20. Болт: 9 Н·м; 2. Левая нижняя трубка системы охлаждения; 3. Уплотн. кольцо: заменить; 4. Термостат радиатора системы рециркуляции ОГ; 5. Трубка ОЖ, задняя правая; 7/16. Гайка: 9 Н·м; 8. Крепежная скоба; 9. Датчик температуры ОЖ «G62»; 10. Уплотн. кольцо: заменить; 11. Прокладка: заменить; 13. Соединительный патрубок шлангов системы охлаждения; 14. Датчик температуры ОЖ на выходе радиатора «G83» : 2 Н·м; 15. Уплотн. кольца: различные диаметры; заменить; 17. Трубка ОЖ. задняя; 21. Левая верхняя трубка системы охлаждения

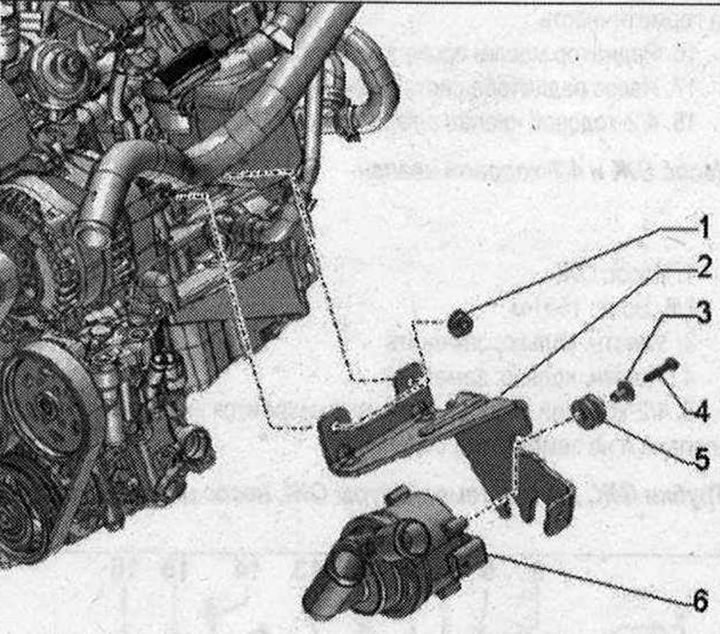

Насос радиатора системы рециркуляции ОГ «V400». 1. Гайка: 9 Н·м; 2. Держатель: насоса радиатора системы рециркуляции ОГ «V400»; 3. Распорная втулка; 4. Болт: 2,7 Н·м; 5. Насадка; 6. Насос радиатора системы рециркуляции ОГ «V400»

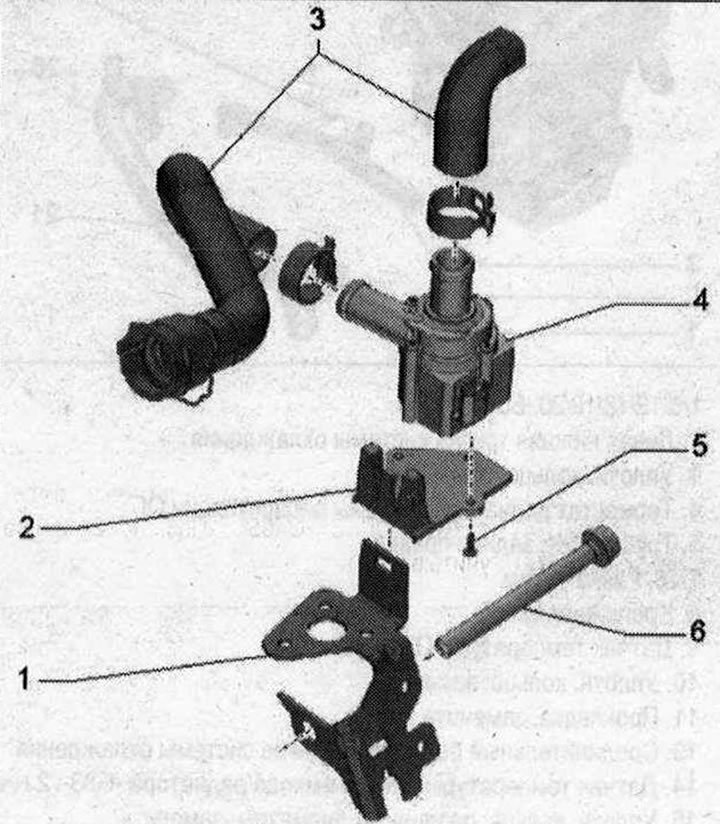

Насос циркуляции ОЖ «V50» 1. Держатель; 2. Крепежная пластина; 3. Шланги ОЖ; 4. Насос циркуляции ОЖ «V50»; 5. Болт: 2,7 Н·м; 6. Болт
