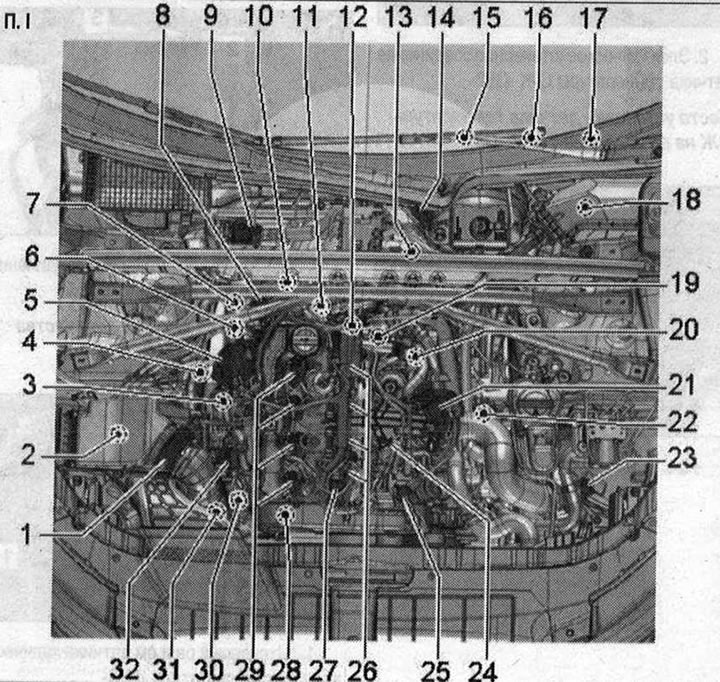

Место установки системы впрыска. I 1. Расходомер воздуха -G70-; 2. Клапан байпасной заслонки возд. фильтра -N275-: вариант для национального рынка; 3. Штекерные разъемы: для лямбда-зонда -G39-; для датчика температуры ОГ 3 -G495-; 4. Лямбда-зонд -G39- с нагревательным элементом лямбда-зонда -Z19-; 5. Исполн. электродвигатель системы рециркуляции ОГ -V338- с потенциометром системы рециркуляции ОГ -G212-: встроен в радиатор системы рециркуляции ОГ; 6. Датчик 3 температуры ОГ -G495-; 7. Датчик температуры ОЖ на выходе радиатора -G83-; 8. Датчик разности давлений -G505-; 9. Насос циркуляции ОЖ -V50-: только а/м с системой запуск-остановка; 10. Датчик 4 температуры ОГ -G648-11. Датчик температуры ОЖ -G62-; 12. Регулировочный клапан давления топлива -N276-; 13. Датчик нейтрального положения КП -G701-: только а/м с системой запуск-остановка; 14. Датчик давления усилителя тормозов -G294-; 15. Датчик положения педали газа -G79-и датчик положения педали газа 2 -G185-; 16. Выключатель стоп-сигнала-F- и датчик на педали тормоза -F47-; 17. Датчик положения педали сцепления -G476-: с датчиком положения педали сцепления для пуска двигателя -F194- и датчиком положения педали сцепления -F36-(только в а/м с МКП); только в а/м с МКП; 18. Б/у двигателя -J623-; 19. Датчик количества оборотов двигателя -G28-; 20. Насос радиатора системы рециркуляции ОГ -V400-; 21. Модуль управления дроссельной заслонки -J338- с потенциометром дроссельной заслонки -G69-; 22. Левый электромагнитный клапан электрогидравлической опоры двигателя -N144-: только слева; 23. Датчик давления наддува -G31 -/датчик температуры всасываемого воздуха -G42-; 24. Датчик температуры топлива -G81-; 25. Клапан дозировки топлива -N290-; 26. Свечи накаливания: Свеча накаливания 1 -Q10-. Свеча накаливания 2 -Q11-. Свеча накаливания 3 -Q12-. Свеча накаливания 4-Q13-; 27. Датчик давления топлива -G247-; 28. Датчик Холла -G40-; 29. Форсунки: Форсунка цилиндра 1 -N30-. Форсунка цилиндра 2 -N31 -. Форсунка цилиндра 3 -N32-. Форсунка цилиндра 4 -N33-; 30. Эл. магн. клапан ограничения давления наддува -N75-; 31. Переключающий клапан радиатора системы рециркуляции ОГ -N345-; 32. Позиционный датчик регулятора давления наддува -G581-
Место установки блока управления двигателя -J623-
В коммутационном блоке слева в водоотводящем коробе.
Место установки датчика положения педали газа -G79- и датчика 2 положения педали газа -G185-
В модуле педали газа. Датчик положения педали газа -G79- и датчик 2 положения педали газа -G185- интегрированы в модуль педали газа и по отдельности не заменяются.

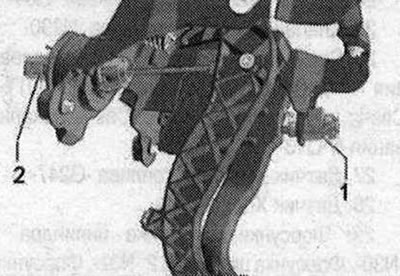

Место установки выключателя стоп-сигналов -F-и датчика педали тормоза -Р47-/датчика положения педали сцепления -G476-
- 1. Выключатель стоп-сигнала -F- и датчик на педали тормоза -F47-
- 2. Датчик положения педали сцепления -G476- с датчиком положения педали сцепления для пуска двигателя -F194- и датчиком положения педали сцепления -F36-(только в а/м с МКП)

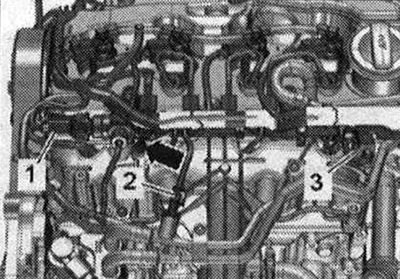

Места установки 1. Датчик давления топлива -G247-; 2. Датчик температуры топлива -G81-; 3. Регулировочный клапан давления топлива -N276-
Место установки насоса для охладителя рециркуляции 0Г -V400-
Сзади слева на двигателе.
- 4. Электрическое штекерное соединение насоса радиатора системы рециркуляции ОГ -V400-
Место установки датчика температуры ОЖ-С62-
Сзади на двигателе.
- 2. Электрическое штекерное соединение датчика температуры ОЖ -G62-
Место установки датчика температуры ОЖ на выходе радиатора -GB3-
-Поз. 1- в патрубке ОЖ сзади.
Место установки датчика Холла -G40-
Впереди на двигателе рядом с шестерней зубчатого ремня распредвала -стрелка-.

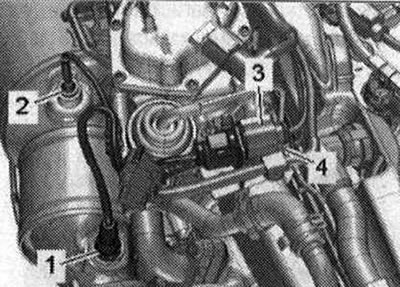

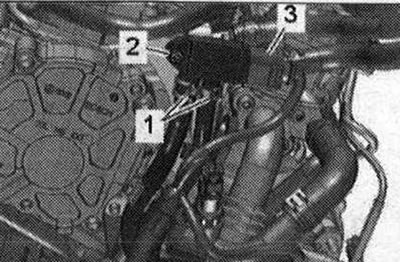

Места установки 1. Лямбда-зонд -G39-; 2. Датчик 3 температуры ОГ -G495-; 3. Электрическое штекерное соединение лямбда-зонда -G39-; 4. Электрическое штекерное соединение датчика 3 температуры ОГ -G495-
Место установки датчик разности давления -G505-
Сзади на двигателе.
- 3. Электрическое штекерное соединение датчика разности давления -G505-

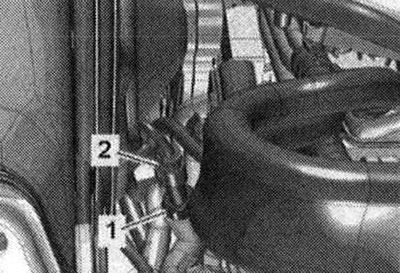

Место установки датчика количества оборотов двигателя -G28-
- 1. Штекерный разъем датчика количества оборотов двигателя -G28-
Место установки датчика давления наддува -G31-с датчиком температуры всасываемого воздуха -G42-
Спереди слева в мот. отсеке.
- 1. Электрическое штекерное соединение датчика давления наддува -G31 - с датчиком температуры воздуха на впуске -G42-
Место установки позиционного датчика регулятора давления наддува -G581-
У турбокомпрессора справа на двигателе.
- 1. Электрическое штекерное соединение позиционного датчика регулятора давления наддува -G581-
Место установки эл. магн. клапана ограничения давления наддува -N75-
Спереди справа на двигателе -стрелка-.

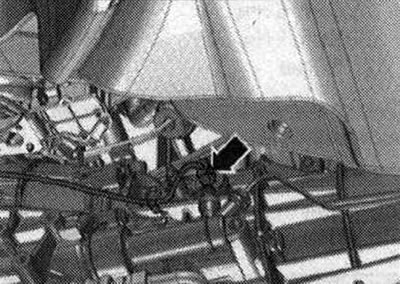

Место установки датчик нейтрального положения КП -G701-
Слева на КП -стрелка-. Устанавливается только на а/м с системой запуск-остановка.

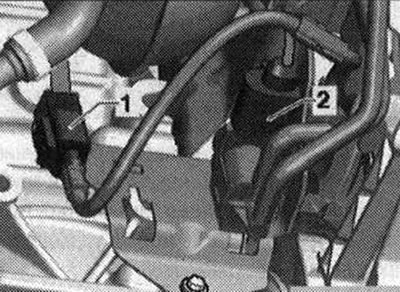

Электрические штекерные соединения 1. Датчик 1 температуры ОГ -G235-; 2. Переключающий клапан радиатора системы рециркуляции ОГ -N345-
Место установки эл. магн. клапана левой электрогидравлической опоры двигателя -N144-.
На опоре двигателя слева -стрелка-, (эл. штекерное соединение).
Место установки датчика давления усилителя тормозов -G294-
В вакуумном трубопроводе к усилителю тормозов -стрелка-.
