Осторожно! Опасность сбоев в работе двигателя. При прокладке вакуумных шлангов следует избегать их перегибания, перекручивания и защемления.

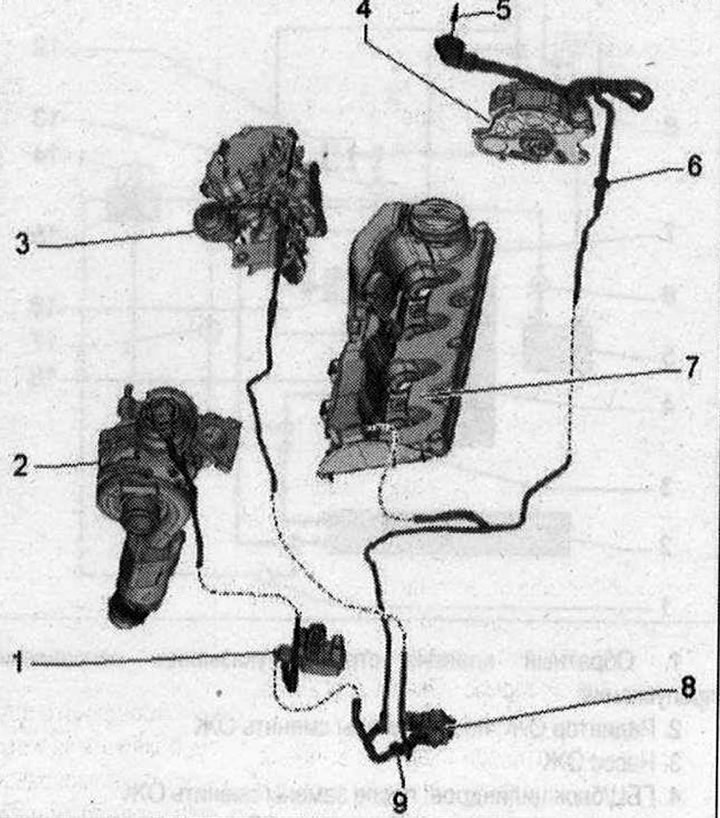

Схема соединений вакуумных шлангов 1. Эл. магн. клапан ограничения давления наддува «N75»; 2. Турбонагнетатель: с вакуумным резервуаром; с датчиком положения регулятора давления наддува «G581»; 3. Вакуумный резервуар переключающего клапана радиатора системы рециркуляции ОГ; 4. Вакуумный насос; 5. К усилителю тормозного привода; 6. Обратный клапан: устанавливать в надлежащем положении; 7. Крышка ГБЦ: с вакуумным ресивером; 8. Переключающий клапан радиатора системы рециркуляции ОГ «N345»; 9. Обратный клапан: устанавливать в надлежащем положении
