Начало подачи ТНВД — регулировка (Audi 80 Б4)

Регулировку начала подачи ТНВД требуется выполнять, например, после работ, в ходе которых снимался зубчатый ремен ь. Для регулировки необходим специальный переходник 2066 и небольшой индикатор стрелочного типа с диапазоном измерений 0 - 3,0 мм. Кроме этого, потребуется новое уплотнительное кольцо для резьбовой пробки насоса.

1. Убедитесь, что натяжение зубчатого ремня соответствует норме.

2. Верните в исходное положение рукоятку ускорителя запуска холодного двигателя.

3. Установите поршень цилиндра №1 в ВМТ.

4. Снимите защитный кожух зубчатого ремня.

5. Вы верните резьбовую пробку из корпуса насоса, находящуюся между топливопроводами высокого давления.

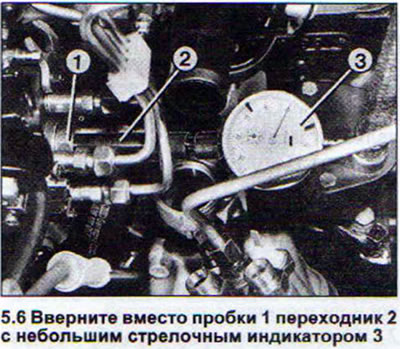

6. Вверните вместо пробки переходник (см. иллюстрацию).



7. Подсоедините толкатель переходника к стрелочному индикатору.

8. Закрепите индикатор в переходнике и настройте его с напряжением смещения около 2 мм.

9. Постучите по корпусу ТНВД легким молотком, чтобы центробежный регулятор вернулся в исходное положение.

10. Вращайте коленчатый вал медленно по часовой стрелке до тех пор, пока стрелка индикатора не перестанет двигаться.


11. Установите стрелку индикатора на 0 с напряжением смещения около 1 мм.

12. Вращайте коленчатый вал по часовой стрелке до тех пор, пока метка ВМТ не совпадет с опорной меткой на корпусе.

13. Считайте показание индикатора. У автомобилей выпуска до 6/92 г. допустимый ход должен находиться в пределах 0,83-0,97 мм, а у автомобилей выпуска с 7/92 г. — 0,73-0,87 мм. Если полученные при измерении показания не совпадают с допустимыми, то необходимо выполнить регулировку.

14. Отверните с этой целью оба болта удерживающей консоли, а также болт крепления опоры ТНВД.

15. Сместите ТНВД относительно оси. В таком положении ТНВД можно выполнять регулировку начала подачи. При этом следует добиваться хода 0,90 мм (автомобили выпуска до 6/92 г.) или 0,80 (автомобили выпуска после 7/92 г.). Разрешенный допуск 0,02 мм.

16. Закрепите ТНВД с моментом 25 Нм.

17. Отсоедините переходник и индикатор, установите на резьбовую пробку новое уплотнительное кольцо и вверните пробку с моментом 20 Нм.
