Проверка и регулировка зазоров в механизме привода клапанов (Audi 80 B2)

Оглавление: Двигатели YP, YZ, ЕР и ОТ, DS, DZ до… ↓ Зазоры в механизме привода клапанов ↓ Двигатели DT, DS, DZ с июля 1985 г. ↓

Двигатели YP, YZ, ЕР и ОТ, DS, DZ до июля 1985 г.

Прогреть двигатель (температура охлаждающей жидкости 35°C, головка цилиндров теплая).

Снять крышку головки цилиндров.

Повернуть коленчатый вал и вместе с ним распределительный вал с помощью торцового свечного ключа, накинутого на гайку крепления шкива коленчатого вала или прокатив автомобиль с включенной IV передачей.

Предупреждение. Не поворачивать распределительный вал за болт крепления шкива, так как при атом можно повредить зубчатым ремень.

Поворачивать распределительный вал, выводя последовательно пару кулачков одного и того же цилиндра затылками над торцами толкателей, т.е. когда и впускной и выпускной клапаны одного цилиндра закрыты (например, при полностью открытых клапанах 4-го цилиндра следует измерять зазоры клапанов 1-го цилиндра). Измерения следует производить набором щупов с особой тщательностью, соблюдая порядок работы цилиндров (1-3-4-2).

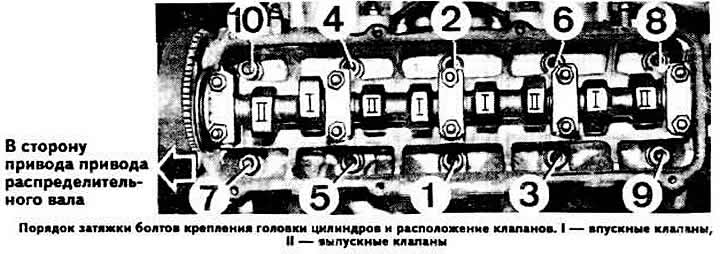

Зазоры в механизме привода клапанов

Зазор между кулачками распределительного вала и регулировочными шайбами на прогретом двигателе должен быть 0,25±0,05 мм для впускных клапанов и 0,45±0,05 мм для выпускных клапанов, на холодном двигателе соответственно: 0,20±0,05 и 0,40±0,05 мм.

Если величины зазоров не выходят за пределы допустимых, заменять регулировочные шайбы клапанов не требуется.

Для регулировки тепловых зазоров в приводе клапанов действовать следующим образом:

установить, как указано выше, кулачки нужного цилиндра затылочной частью на торцы толкателей;
развернусь толкатели прорезью перпендикулярно оси распределительного вала;
повернуть коленчатый вал двигателя на ¼ оборота назад так, чтобы можно было установить приспособление VW 546 и утопить толкатели в головку цилиндров;

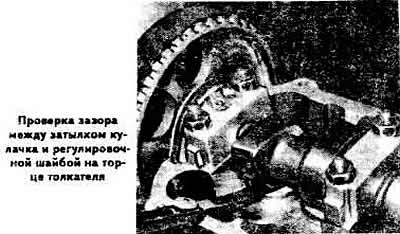

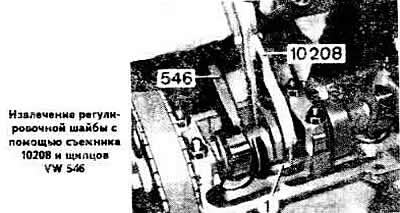

приподнять с помощью съемника 10 208 регулировочную шайбу 1 (см. фото) и извлечь ее;
выбрать из комплекта регулировочную шайбу нужной толщины для обеспечения нормального зазора и установить шайбу маркированной поверхностью к торцу толкателя. В запасные части поставляются регулировочные шайбы толщиной 3,00-4,25 мм с интервалом через каждые 0,05 мм;

Примечание. Проработавшие регулировочные шайбы допускаются к дальнейшей эксплуатации, если они не имеют механических дефектов. Рекомендуется хранить регулировочные шайбы а специальном контейнере 10-212.

последовательно поворачивая распределительный вал, как указано выше, отрегулировать зазоры у остальных клапанов, соблюдая порядок работы цилиндров.

Проверить и при необходимости окончательно отрегулировать зазоры в приводе клапанов на прогретом двигателе.

Двигатели DT, DS, DZ с июля 1985 г.

С июля 1985 г. в механизме привода клапанов двигателей моделей DT, OS, DZ применены гидравлические толкатели, обеспечивающие автоматическую компенсацию клапанных зазоров.
