Регулировка привода газа (Audi A3 Typ 8L)

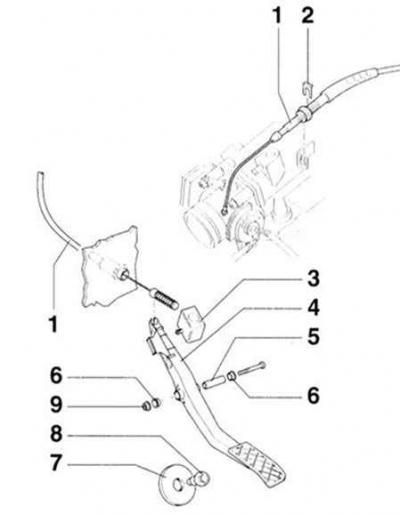

Привод газа. Двигатели 1.6, 1.8 л, кроме APY

• 1 привод газа
• 2 стопор
• 3 педаль газа
• 4 дистанционная втулка
• 5 втулка опоры
• 6 шайба
• 7 упорный винт
• 8 гайка, 20 Нм

Бензиновый двигатель, кроме двигателя APY

Предупреждение: Автомобили с дизельным двигателем и модель AUDI S3 (двигатель APY) не имеют привода газа. Положение педали тормоза передается системе управления датчиком, расположенным на педали.

Предупреждение: Привод газа очень чувствителен к излому. Поэтому при установке необходимо соблюдать особую осторожность. Незначительный слом может привести к выходу привода из строя в процессе движения автомобиля. Приводы, имеющие повреждения, устанавливать не следует.

1. Нажмите полностью на педаль газа и зажмите ее в этом положении или попросите сделать это ассистента.

2. Проверьте, прилегает ли рычаг дроссельной заслонки к упору полного газа. При необходимости отрегулируйте привод газа.

Регулировка

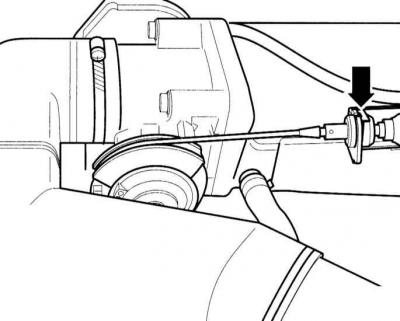

1. Выньте фиксатор (стрелка на иллюстрации).


2. Выньте привод у опоры так, чтобы рычаг дроссельной заслонки прилегал к упору полного газа. В этом положении вставьте фиксатор.

3. Дополнительно для автомобиля с АТ: Отпустите педаль газа и снова медленно переместите в направление полного газа. На некотором расстоянии до упора полного газа выключатель кик-даун должен отчетливо сработать.
