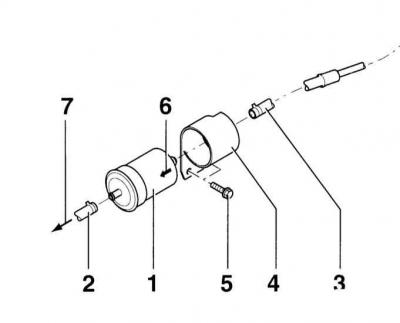

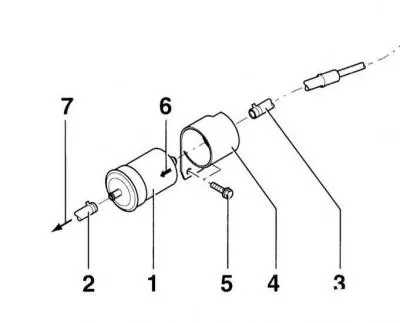

Топливный фильтр с элементами крепления и шлангами
Снятие
Топливный фильтр –1– находится на днище перед топливным баком, глядя в направлении движения. В рамках проведения технического обслуживания заменять фильтр не требуется.
Предупреждение: При снятии топливного насоса может вытечь некоторый объем топлива. Топливные пары ядовиты и огнеопасны, поэтому необходимо следить за особенно хорошей вентиляцией рабочего места. Исключайте попадания топлива на кожу. Пользуйтесь рукавицами, стойкими по отношению к топливу. Не пользуйтесь отрытым огнем. Имеется опасность возникновения пожара! Держите наготове огнетушитель.
1. Поднимите и установите автомобиль на подставки. Поставьте под топливный фильтр –1– емкость для сбора вытекающего топлива.
2. Пережмите топливные шланги 2/3 соответствующими хомутами, например HAZET 4590.
3. Сожмите быстроразъемные муфты и отсоедините топливные шланги от фильтра. При этом закройте соединение толстой тряпкой. После этого, осторожно отсоединяя шланг, снимите давление.
4. Отсоедините держатель –4–, отвернув винт –5–.
Предупреждение: Фильтр заполнен топливом.
Установка
1. Установите новый топливный фильтр так, чтобы маркировка на фильтре показывала в направлении от бака к двигателю. 7 – к топливной распределительной магистрали у двигателя.
2. Наденьте шланги, при этом зафиксируйте муфты.
3. Проедьте на автомобиле и проверьте герметичность шланговых соединений.
